Launch TLT-240SCA серый

Код товара: GL01922-G

Двухстоечный электрогидравлический подъемник Launch TLT-240SCA с верхней синхронизацией, грузоподъемностью 4 тонны (европейская сертификация CE). Подходит для обслуживания легковых автомобилей, SUV и стандартных микроавтобусов. Цвет – серый. Разблокировка стопоров произво...

Подробное описание
Дополнительная скидка по купону в корзине

Преимущества и специальные предложения

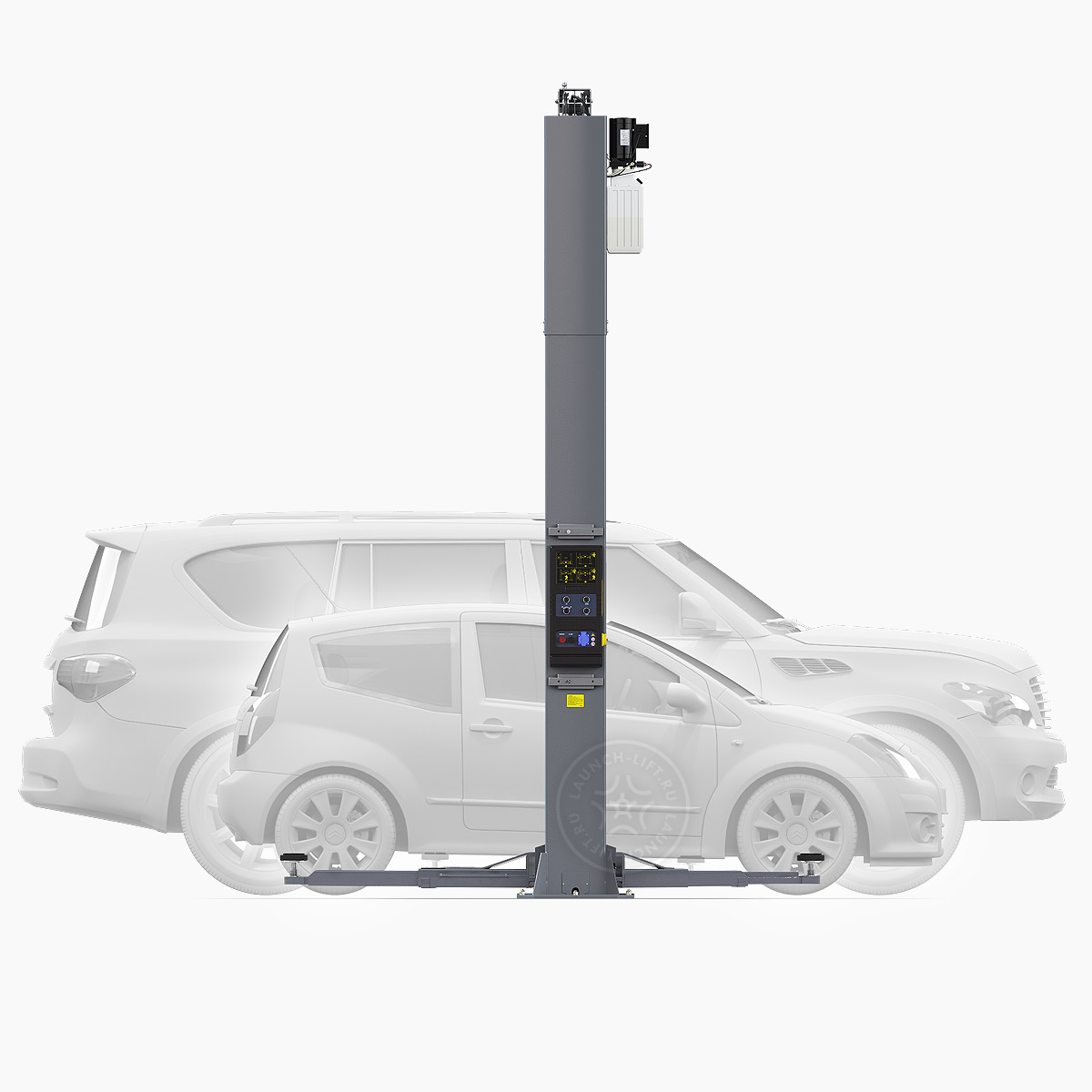

Двухстоечный электрогидравлический подъемник Launch TLT-240SCA с верхней синхронизацией, грузоподъемностью 4 тонны (европейская сертификация CE). Подходит для обслуживания легковых автомобилей, SUV и стандартных микроавтобусов. Цвет – серый.

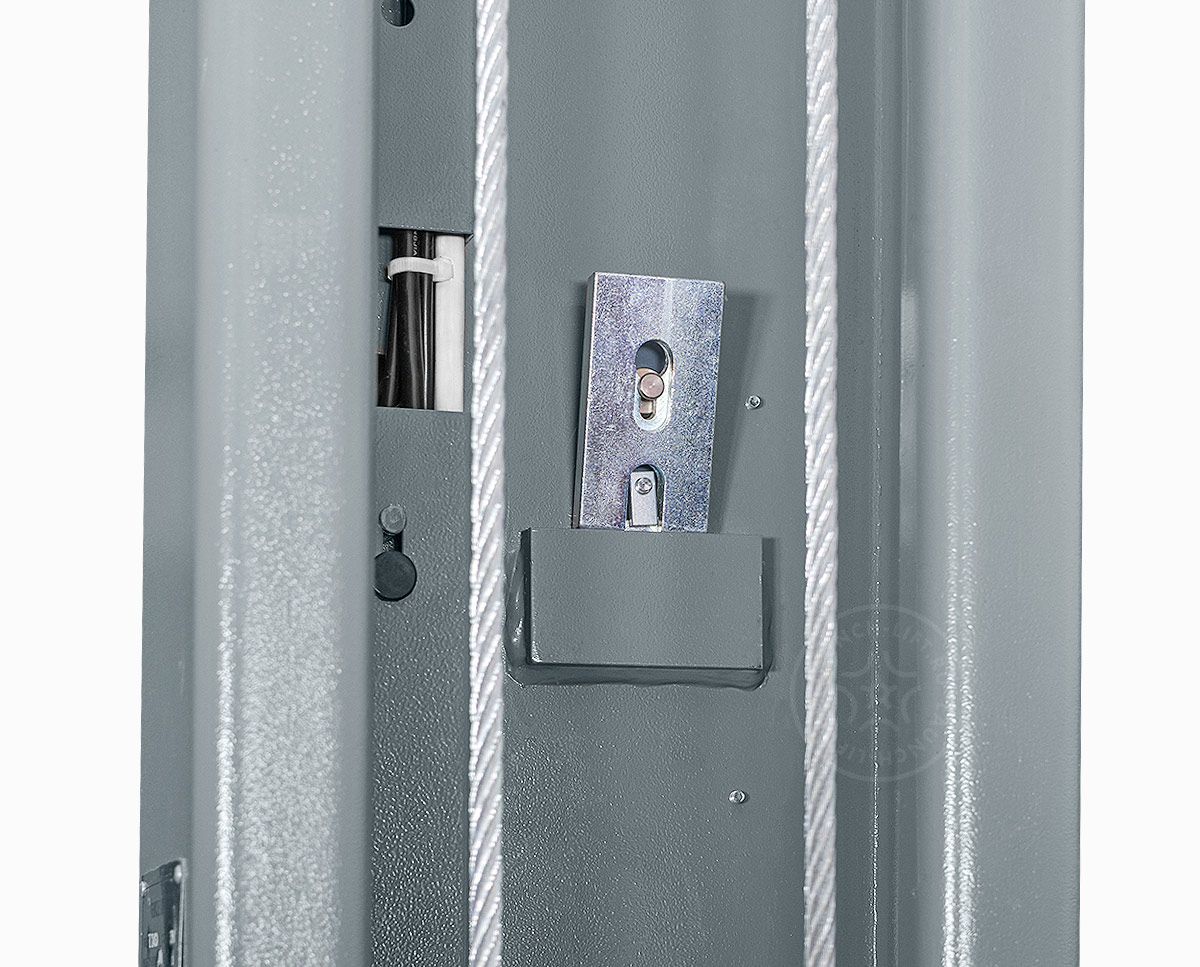

Разблокировка стопоров производится надежными электромагнитами и управляется с пульта. Движение подъемника полностью автоматизировано. Подъемник оснащен дополнительными концевиками безопастности. Гидростанция расположена в верхней части колонны.

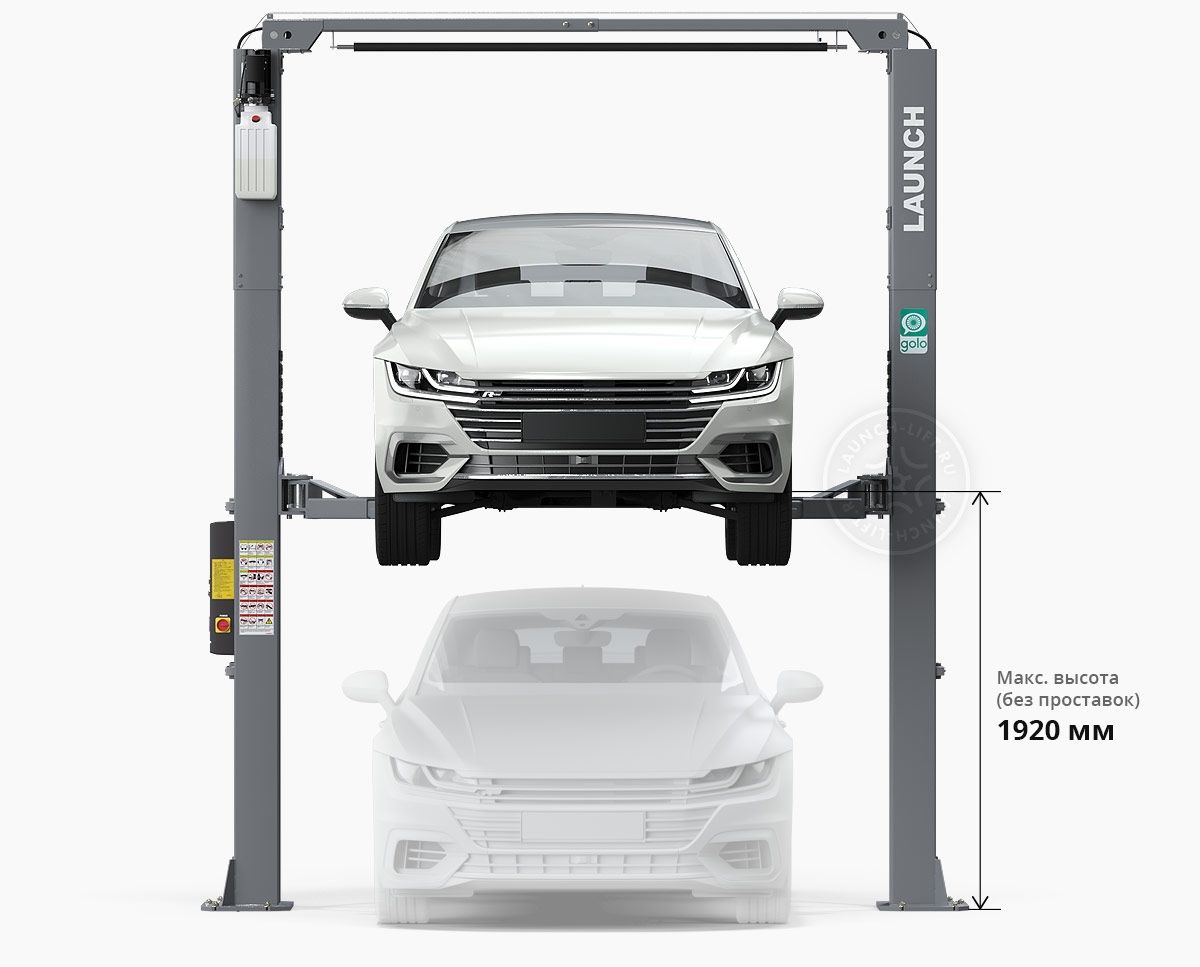

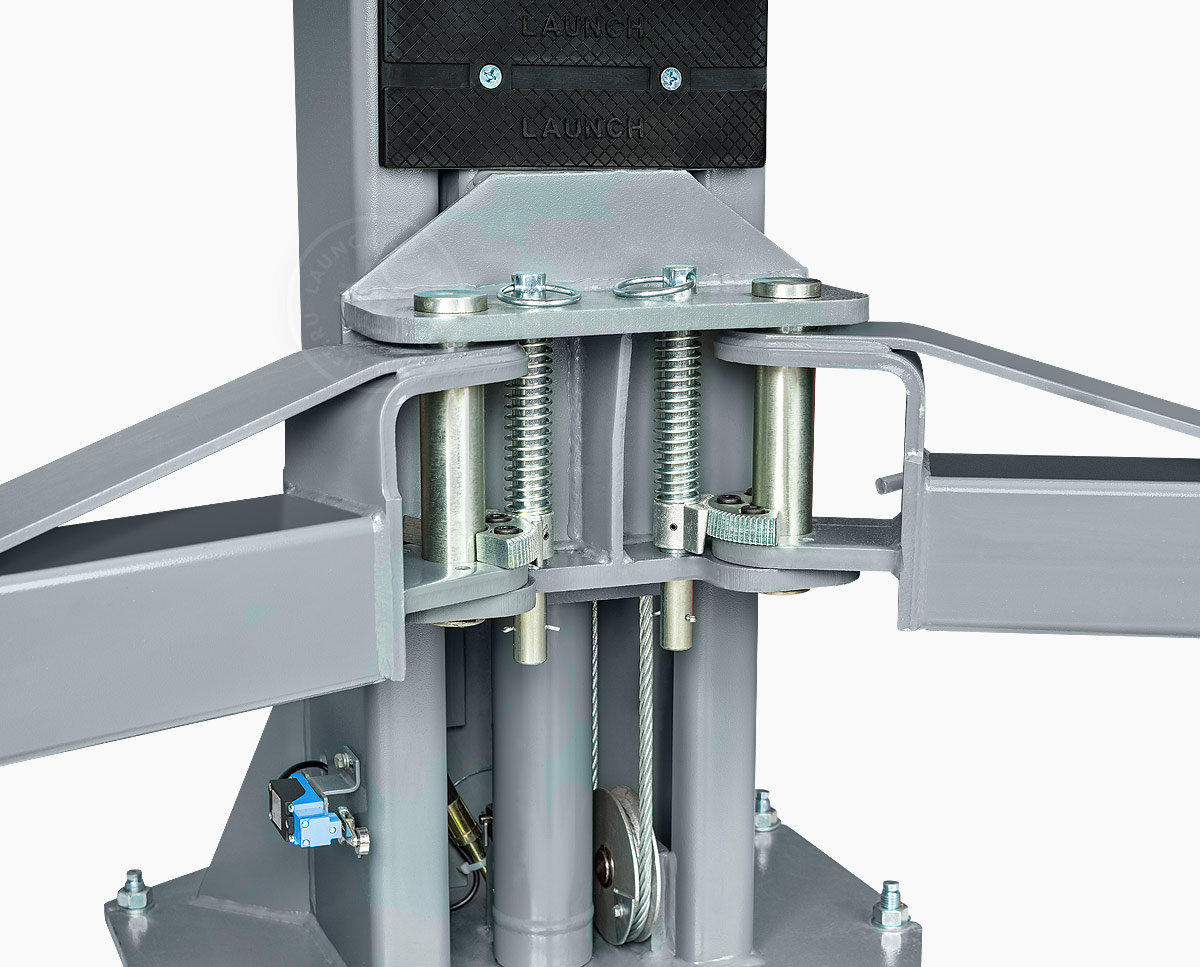

Усиленная конструкция элементов подъемника, шкивы увеличенного диаметра. Толщина металла профиля стойки – 6 мм. Элементы защиты в базовом комплекте поставки (гидравлические парашютные клапаны, защита движущихся механизмов, защитные рамки на лапах подхвата). Высота подхвата от 110 мм (двухсекционная винтовая регулировка для увеличения высоты подхвата). Максимальная высота подъема – до 1920 мм.

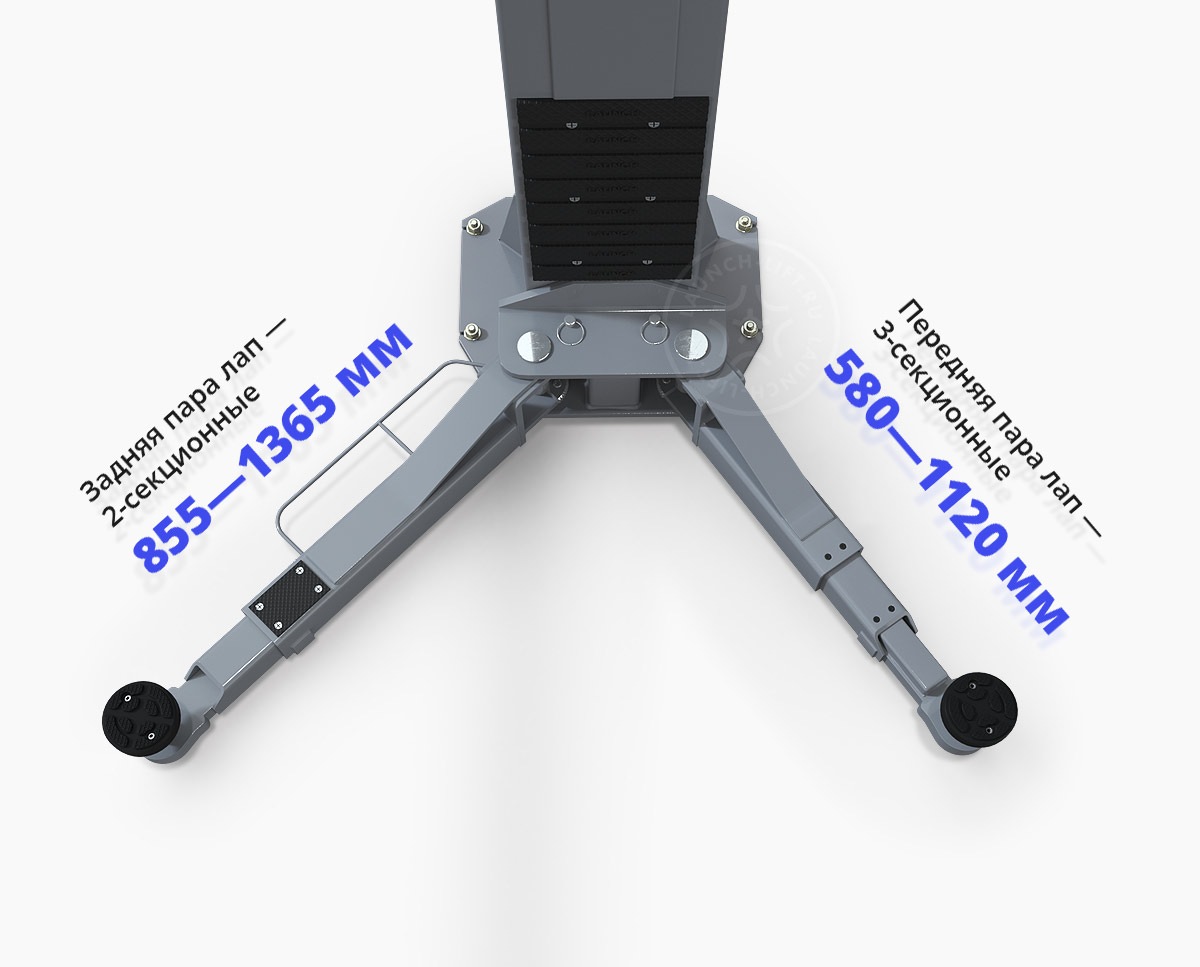

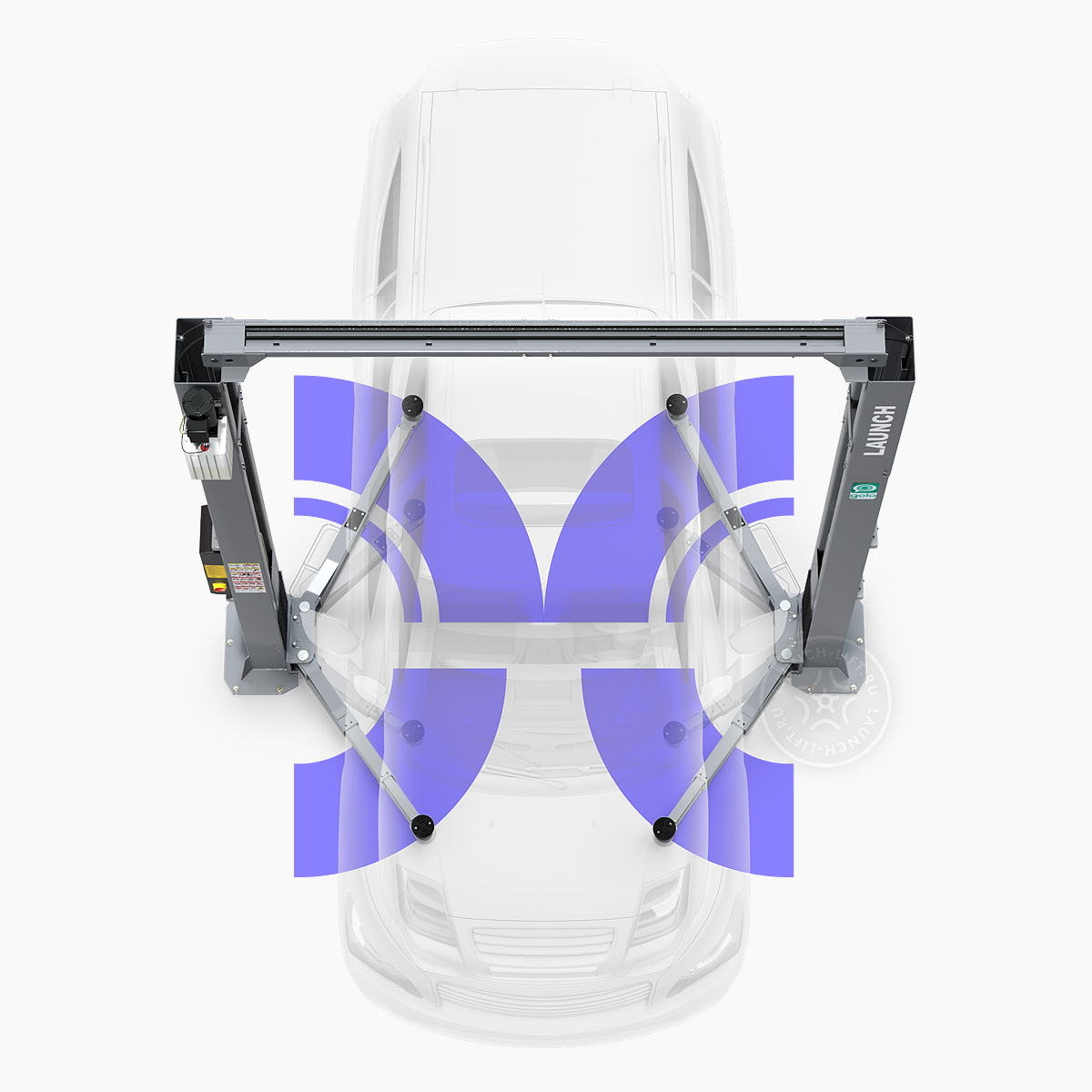

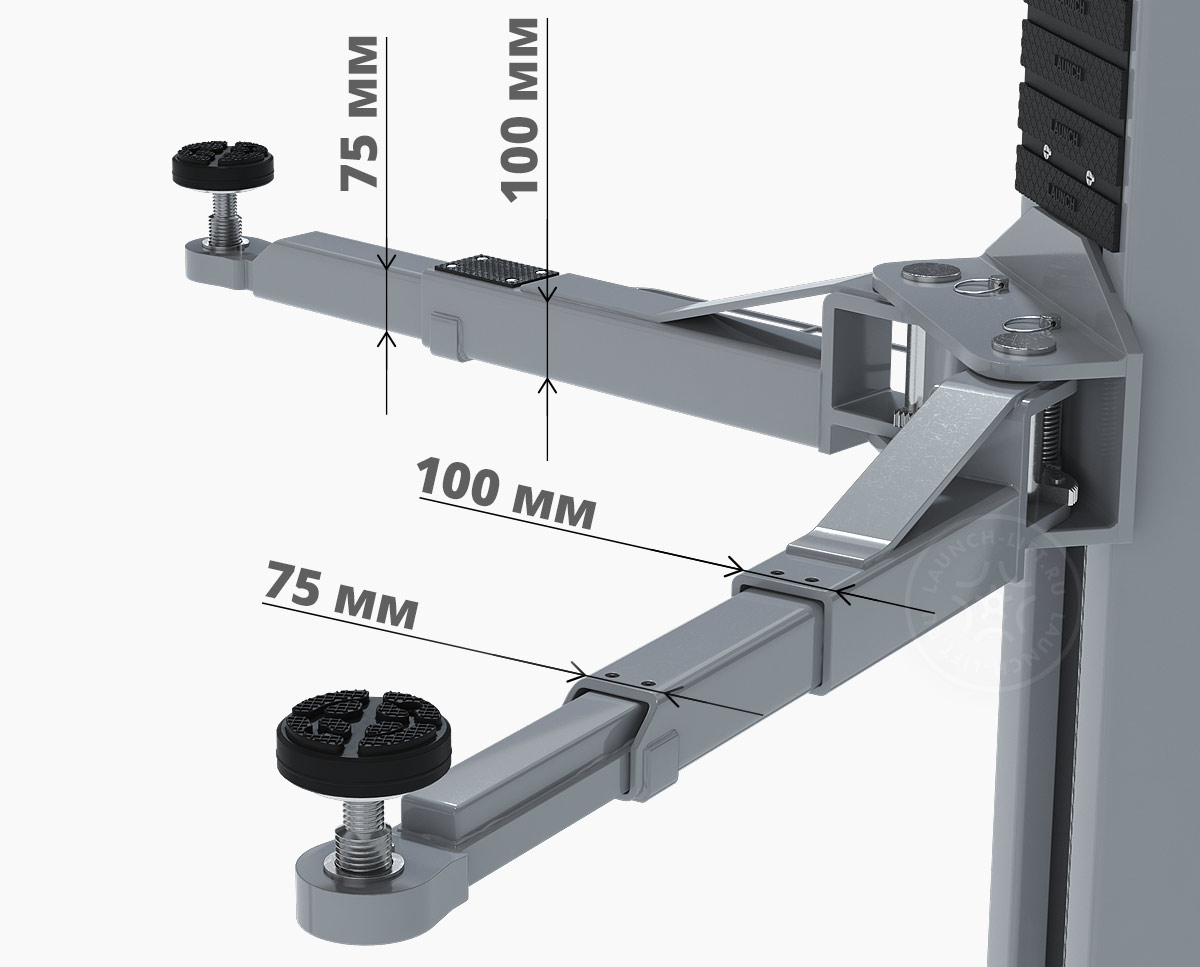

Конфигурация лап по умолчанию: передняя пара — 3-секционная с диапазоном 580—1120 мм; задняя пара — 2-секционная с диапазоном 855—1365 мм. Опционально могут быть установлены лапы в другой конфигурации.

Технические характеристики

Грузоподъёмность:

4 тонны (CE-сертификация)

Высота подъёма:

1920 мм

Время подъёма на максимальную высоту:

≤ 50 сек

Время опускания:

20—40 сек (регулируется)

Ширина проёма для проезда а/м:

2486 мм

Минимальная высота подхватов от пола:

110 мм

Габаритные размеры:

высота: 3840 мм, ширина: 3420 мм

Уровень шума:

до 80 dB

Рабочее давление компрессора:

18 MПa

Параметры электродвигателя:

трехфазный - 380V/50Hz 2.2кВт

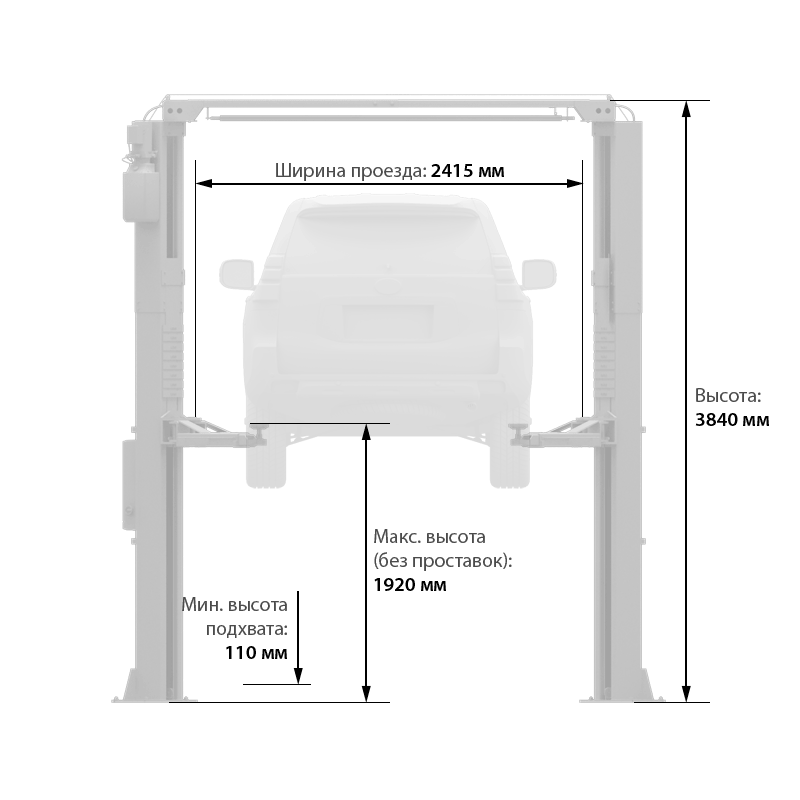

Размеры

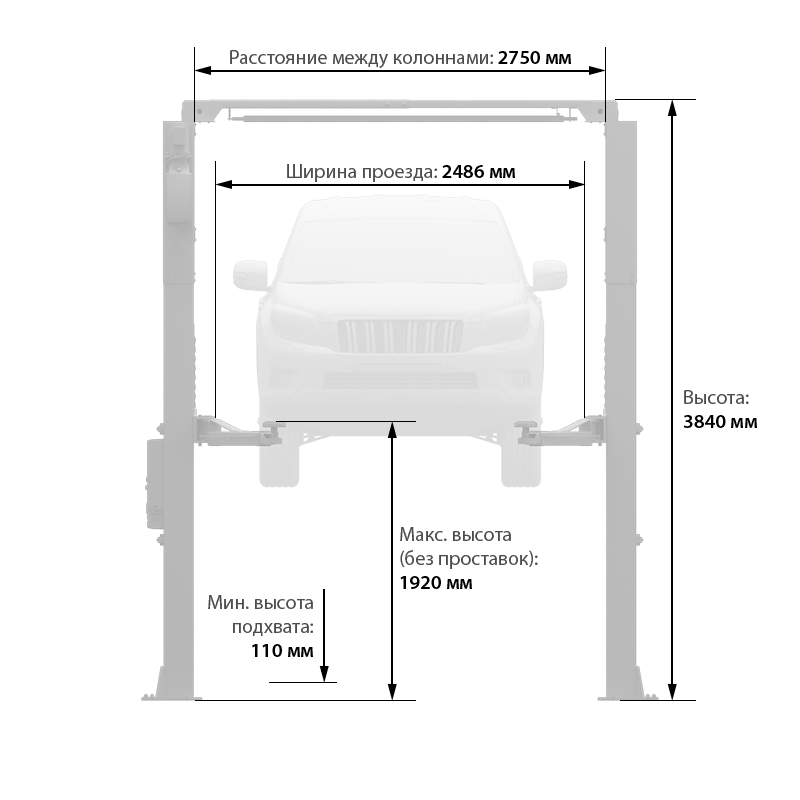

При симметричной установке

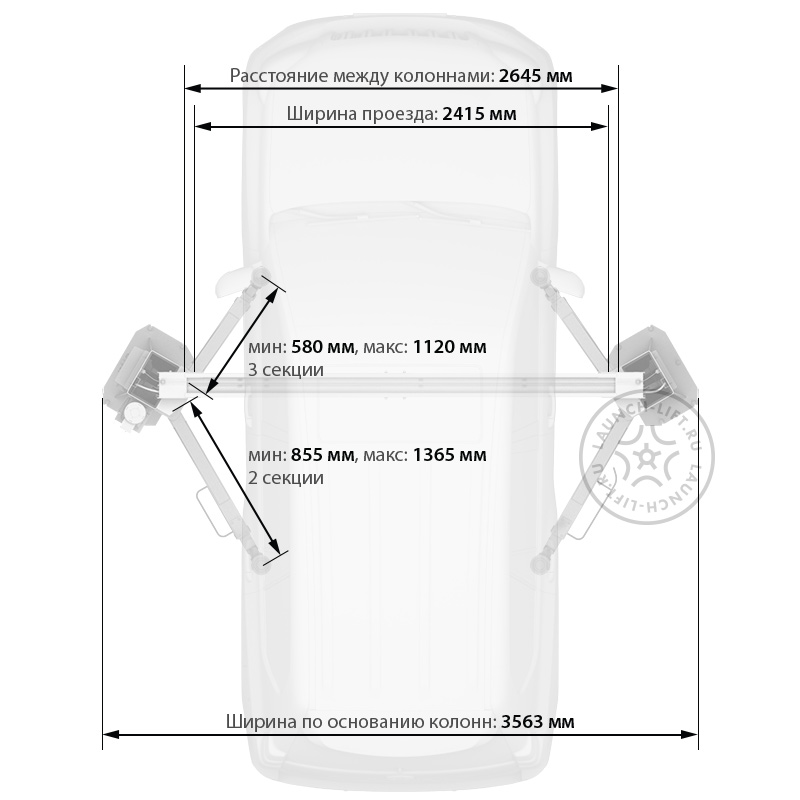

При асимметричной установке

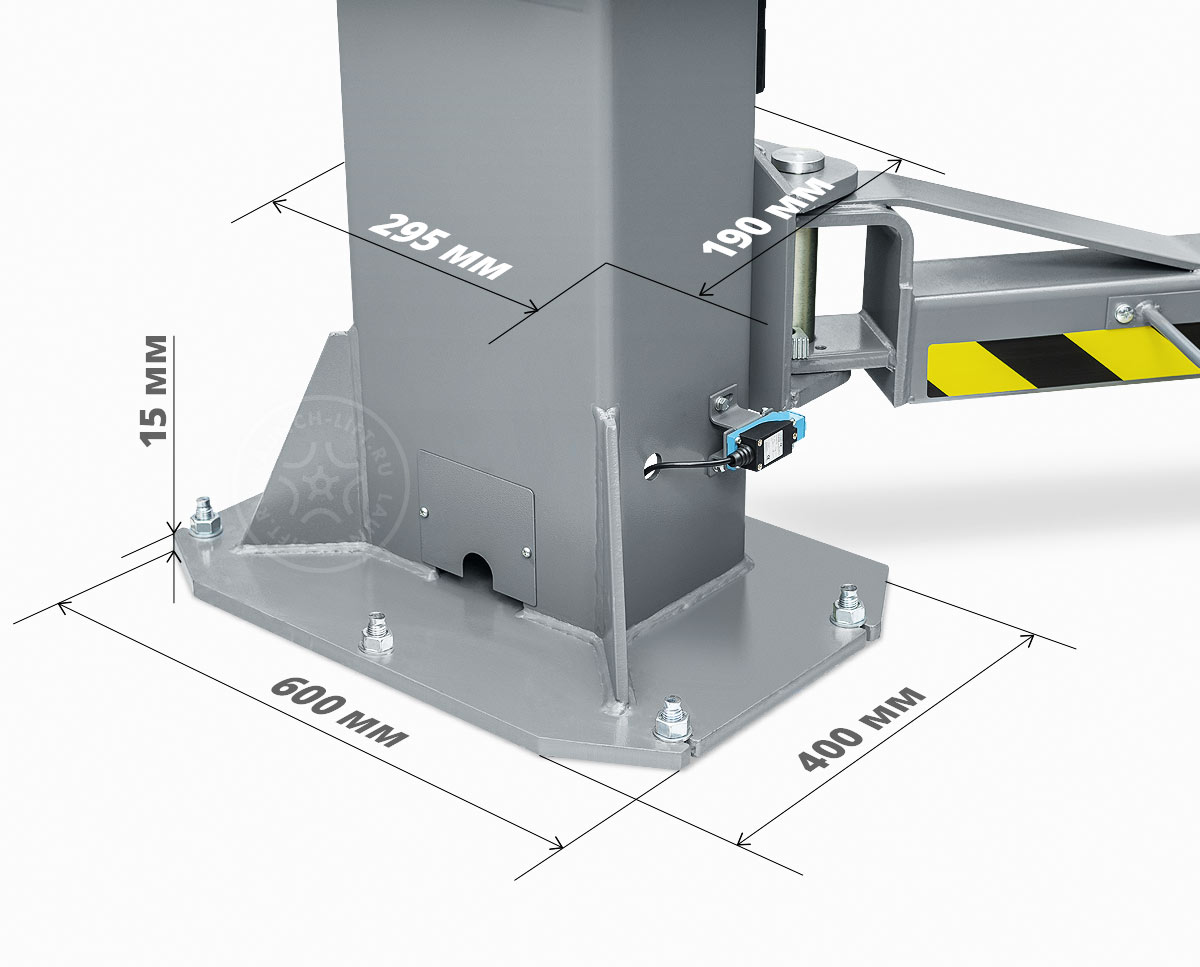

Установочные размеры


Симметричная установка


Асимметричная установка


Комплектация

Стойка подъемника ведущая

1 шт.

Стойка подъемника ведомая

1 шт.

Гидростанция

1 шт.

Двойной трап

1 шт.

Двухсекционные лапы

2 шт.

Трехсекционные лапы

2 шт.

Троса синхронизации

2 шт.

Комплект защиты стоек (резиновая накладка)

2 шт.

Комплект крепежа и фитингов

1 шт.

Электропроводка и гидравлические шланги и фитинги

1 шт.

Электромагнитная система управления стопорами

4 шт. (предустановлена)

Защитный кожух электромагнита стопора

4 шт.

Пульт управления

1 шт.

Комплект концевых выключателей

3 шт.

Удобство и безопасность работы

Двухстоечные подъемники Launch оборудованы удобным пультом управления с розеткой 220В (класс защиты IP54). Имеет два режима работы (ручной и автома-тический) и аварийную индикацию. Автоматизированная система управления стопорами позволяет работать с подъемником простым нажатием кнопок Вверх / Вниз, без необходимости ручной дезактивации стопоров: система самостоятельно активирует/деактивирует стопорные механизмы и отслеживает работу крайних положений подъемника по концевикам.


При необходимости опустить подъемник — механик просто нажимает кнопку «Вниз», и система сама приподнимает каретки, снимает их со стопоров и, удерживая стопора, опускает автомобиль до уровня 20 см от пола, после чего предупреждает механика звуковым сигналом о близости постановки автомобиля и кареток на пол. При аварийной ситуации достаточно отпустить кнопку, и стопора прийдут в активированное положение.
Также доступен полностью ручной режим управления движения каретки и стопорами.

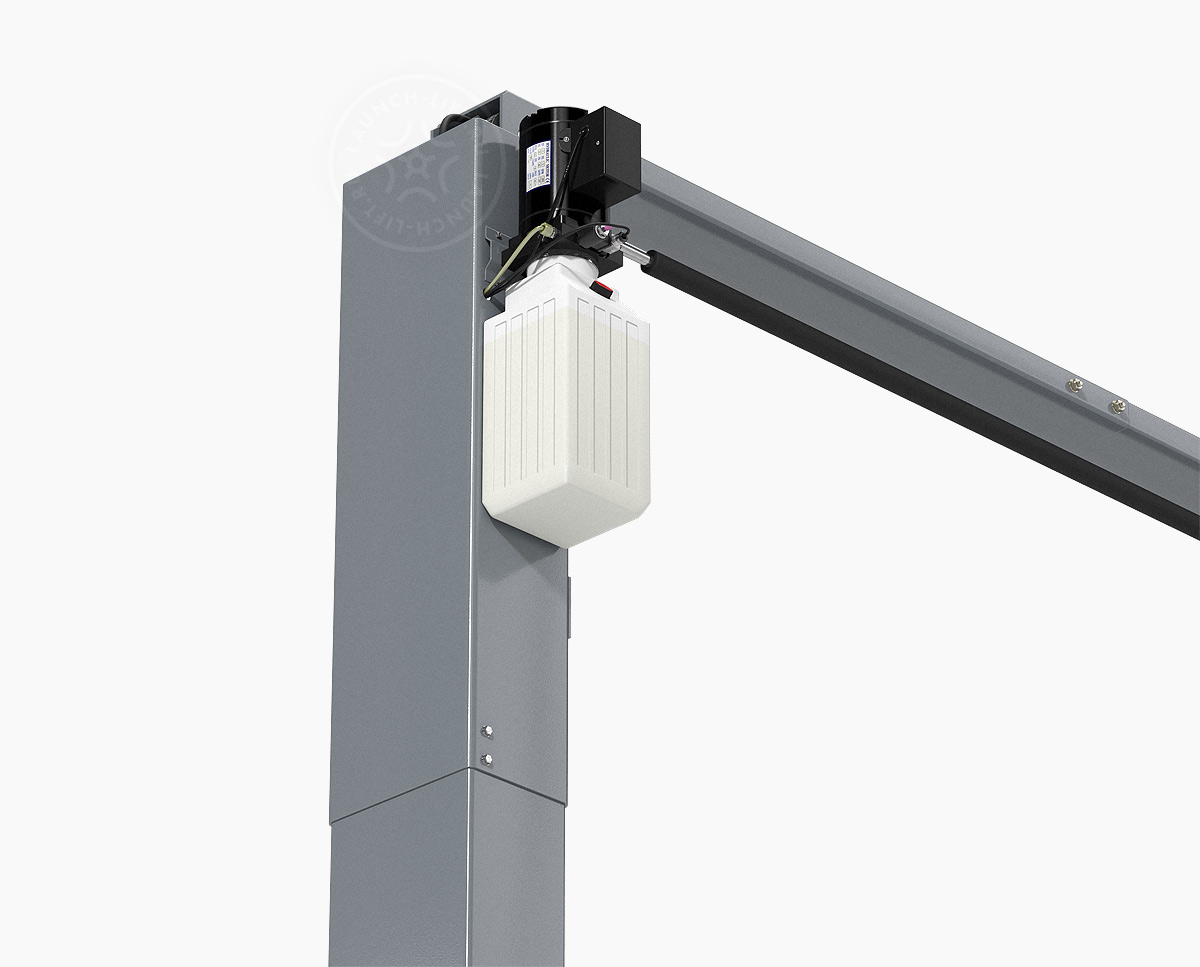

Насос и бак удобно расположены с верхней стороны колонны и не мешают работе с автомобилем. Гидростанция имеет увеличенный по сравнению с обычными китайскими подъемниками ресурс. Механизм ручного аварийного спуска позволяет оперативно и безопасно опустить автомобиль даже в случае отключения электричества.

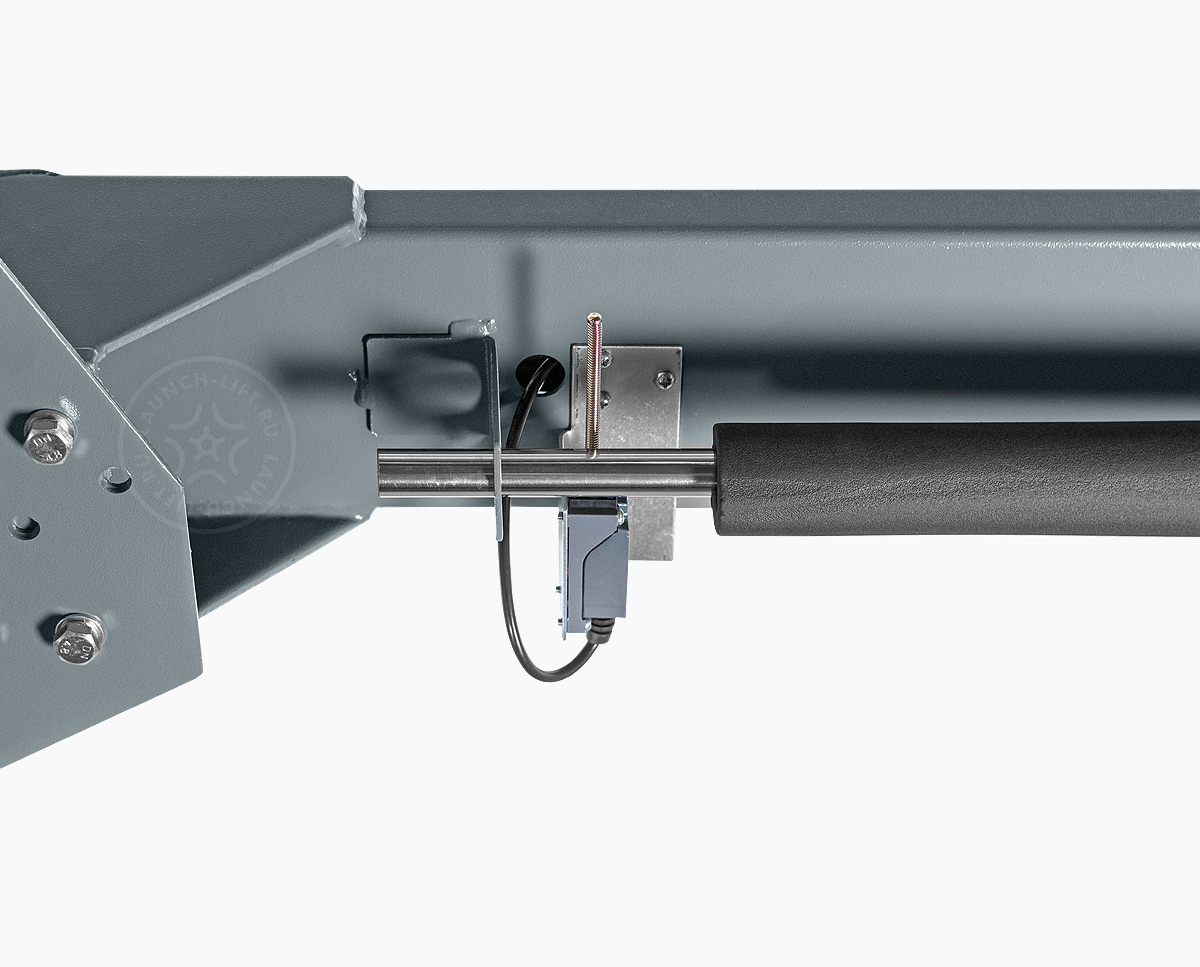

Защитная планка с мягким покрытием предотвращает повреждения автомобиля, при касании активируя автоматический концевик, останавливающий подъём автомобиля.

Дополнительные концевые выключатели

Подъемники моделей SCA оснащены тремя концевыми выключателями

Launch TLT 240SCA

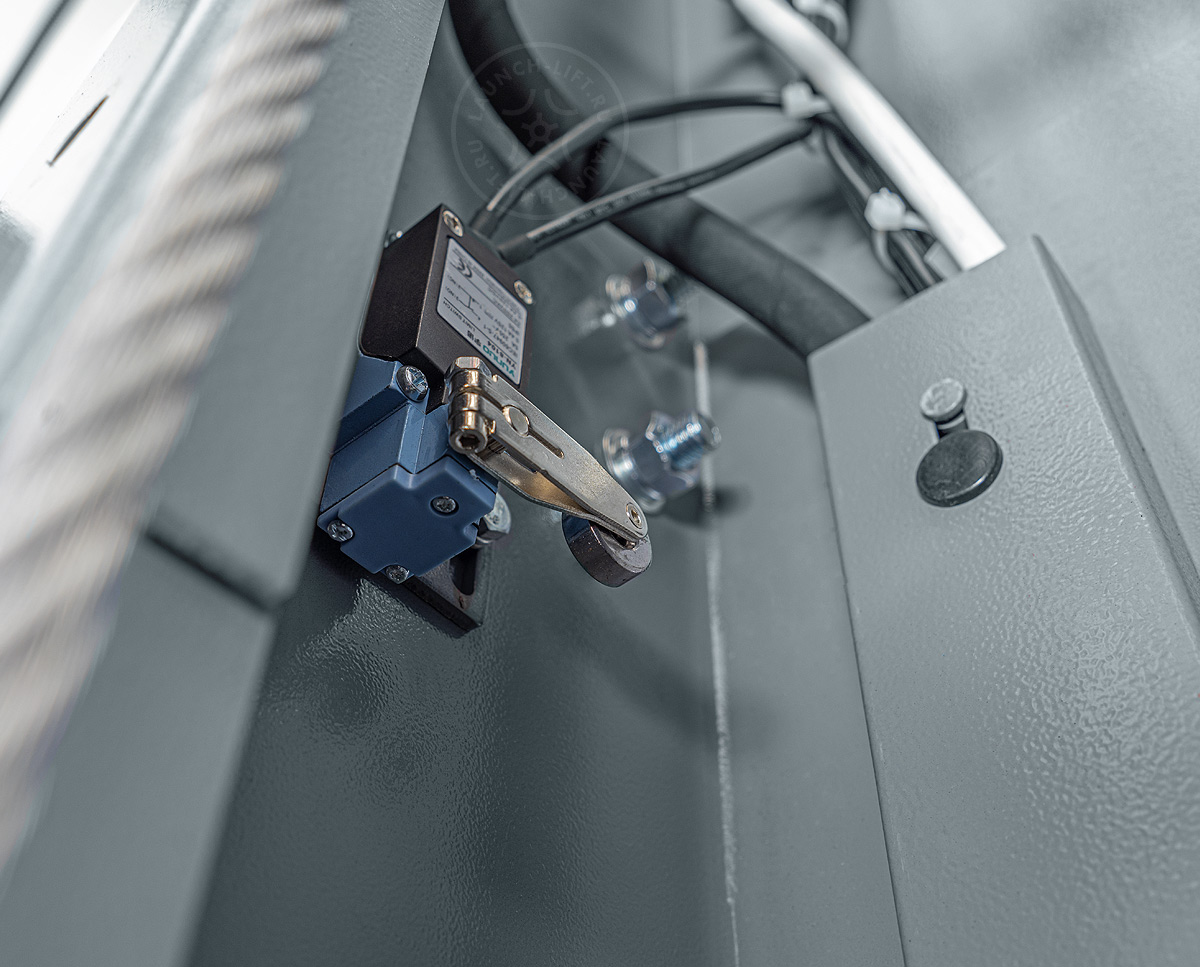

Верхний — ограничивает ход цилиндра и исключает работу гидростанции «в упор», продлевая срок службы и возможность повреждения манжет (устанавливается внутри колонны).

Launch TLT 240SCA

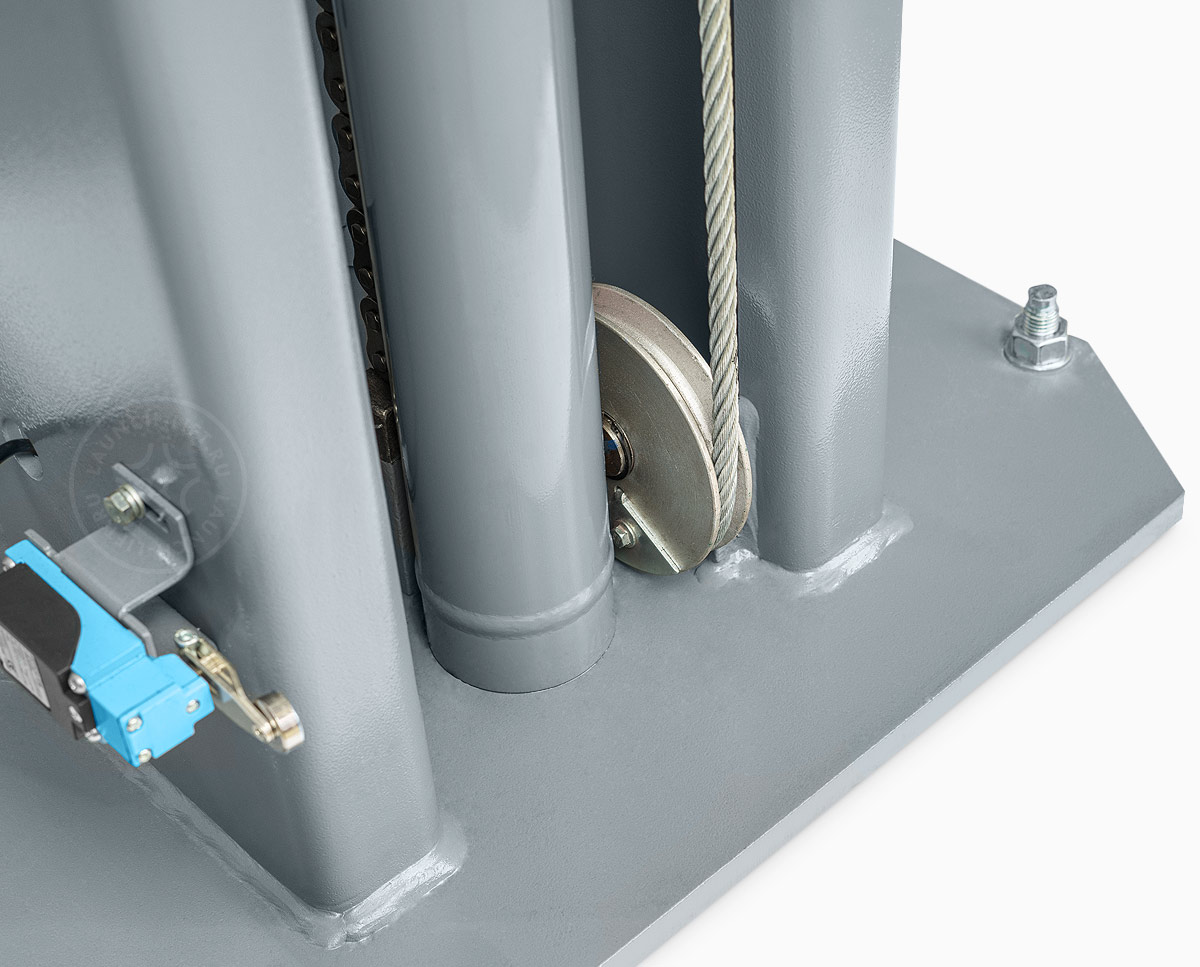

Нижний — предупреждает мастера о постановке автомобиля на землю.

Launch TLT 240SCA

Третий концевой выключатель на верхней поперечной планке останавливается движение подъемника в случае, если автомобиль каснется крышей страховочной планки.


Обратите внимание

Фотографии с объектов

Все комплектации

Стоимость Наличие Тоннаж Высота Управление стопорами
4 3840 мм Механическое
4 3840 мм Механическое
4 3840 мм Автоматизированное
4 4150 мм Автоматизированное
4 4150 мм Автоматизированное
4 3840 мм Автоматизированное
4 3840 мм Рычагом с одной колонны
4 4150 мм Рычагом с одной колонны
4 4150 мм Рычагом с одной колонны
4 4150 мм Рычагом с одной колонны
4 3840 мм Рычагом с одной колонны
4 3840 мм Рычагом с одной колонны
