Bosch KTS 560

Хит

Артикул: 0684400560

Месяц бесплатной подписки на MotorData в подарок!

Обучение в подарок при покупке сканера по программе «Обнови свой KTS»

Расширенная поддержка:

  • Квалифицированная поддержка онлайн
  • Горячая телефонная линия
  • Удаленное подключение для настройки и диагностики
  • Наличие запчастей
  • Обучение и помощь в вводе в эксплуатацию
Описание
Отзывы
Вопросы и ответы
Документация

Bosch KTS 560 - современный профессиональный диагностический прибор, работающий под управлением уникального программного обеспечения Bosch ESI[tronic].


Особенности сканеров Bosch KTS в сравнении с другими мультимарочными сканерами:


Обширная справочная база данных по ремонту, а также автоматический контроль параметров работы автомобиля по базе эталонных значений (подробнее — в статье с обзором программы Bosch ESI[tronic])


Удобная интеграция встроенного мультиметра — измеренные значения автоматически сравниваются с эталонными и включаются в итоговый диагностический отчёт


Ведомая диагностика — глубокое пошаговое описание сервисных процедур, подсказки по устранению конкретных неисправностей


Электросхемы, номера запчастей, нормы времени и многое другое (в зависимости от заказываемого комплекта баз)


Уникальная немецкая надежность и качество сборки сканера


Достоверность и безопасность всех операций, которые проводит диагност


Ремонт на основе опыта других диагностов — доступ к базе данных случаев из практики экспертов Bosch по всему миру


Формирование комплексного отчета о диагностике автомобиля по форме Bosch



Максимальная русификация

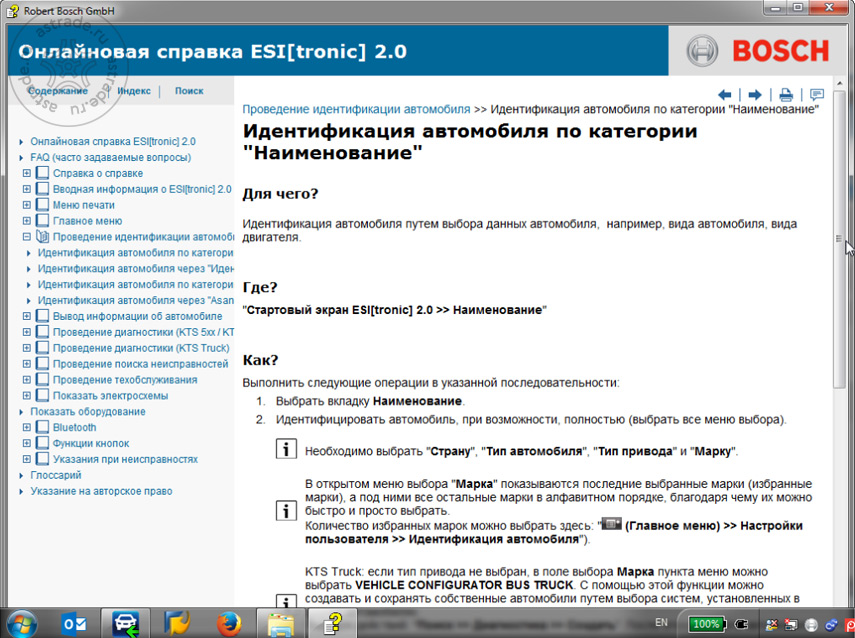

Интерфейс диагностической программы Bosch ESI[tronic]

Детальные инструкции и справочная информация позволяют быстро и достоверно установить причину неисправности.


Функция обзор систем.


Функция поиск системы.


Наглядное графическое отображение фактических значений.


Отображение кодов ошибок в ЭБУ, с описанием работ по устранению неисправностей.


Пример описания фактических измерений величин для выбранного кода ошибки в ЭБУ.


Коридор значений, помогает диагносту оценить работоспособность компонентов и выявить причину неисправностей.


Технические особенности адаптера KTS 560:

  • Высокоскоростная связь с ПК через Bluetooth class 1
  • USB 2.0 для проводной связи с ПК
  • Поддержка разъёмов “Easy connect” и прочих специфических разъёмов Bosch
  • Встроенные измерительные модули для облегчения диагностики и ремонта автомобилей
  • Поддержка самых современных диагностических интерфейсов
  • Будущие возможности: Сканеры KTS 560/590 смогут работать с диагностическим ПО на основе ESI-Web (диагностическое приложение будет находиться непосредственно на сканере)


Расширение возможностей диагностики ЭБУ


Поддержка перспективных диагностических интерфейсов на основе Ethernet

  • DoIP = Диагностика по IP (IP = Интернет-протокол)
  • первый продукт для независимых автомастерских с таким функционалом

Возможность параллельной или одновременной диагностики: быстрая диагностика одновременно с нескольких блоков управления по разным каналам связи

  • Соответствие специфическим требованиям, предъявляемым автопроизводителями к диагностическому оборудованию
  • Полная поддержка протокола Euro 5 Pass-through (J-1534) для работы с дилерским ПО на нынешних и перспективных автомобилях
  • Ускоренный поиск систем
  • Ускоренное выполнение специальных процедур и считывание действительных величин

Светодиоды для отображения статуса работы / связи прибора



Защита от влаги и пыли в соответствии с классом IP53

Измерение электрических величин:

  • Измерение параметров всех измерительных датчиков и исполнительных механизмов на автомобиле
  • Проведение измерений с помощью мультиметра в ходе направленного поиска неисправностей с автоматическим переносом результатов измерений в ESI[tronic]

Улучшения в измерительной технике:

  • Расширен диапазон частот (цифровой вольтметр): 50 кГц - 100 кГц

Комплектация

Модуль Bosch KTS 560

1 шт.

Блок питания

1 шт.

Кабель OBD

1 шт.

Измерительные кабели

1 шт.

Измерительные щупы

1 шт.

Измерительный зажим

1 шт.

Модуль Bluetooth для ПК

1 шт.

Кабель USB

1 шт.

Чемодан

1 шт.

DVD-диски ESI[tronic]

1 шт.

Кронштейн крепления

1 шт.

Технические характеристики

Рабочее напряжение:

8 – 28 V DC

Потребляемая мощность:

10 Ватт от аккумуляторной батареи автомобиля или блока питания

Габаритные размеры (ШхВхГ):

130 х 45 х 185 мм.

Вес без соединительных элементов:

0.5 кг.

Степень защиты
(при закрытой защитной крышке и подключённом соединительном проводе OBD):

IP53

Рабочая температура:

От 5 С до 40 С;

Температура хранения:

От -25 С до + 60 С;

Относительная влажность (без конденсации):

Ок. 20 % - 80 %

Характеристики одноканального мультиметра:


Измерение напряжения:

Диапазон измерения:

200 мВ – 60 В DC / 30 В DC.

Точность:

±0.75% измеренного значения, Плюс ±0.25% диапазона измерений


Измерение сопротивления:

Диапазон измерений:

100 Ом – 1 МОм;

Погрешность:

0.1 Ом – 1000 Ом;

Входное сопротивление:

> 900 кОм.

Отзывы о Bosch KTS 560

Оставить отзыв

Только зарегистрированные пользователи могут оставлять комментарии.
Войдите, пожалуйста.

Вопросы и ответы

Инструкция по установке ESI[tronic] 2.0
Доступные сектора ESI[tronic]
Сектор Описание
A Перечень автомобильных комплектующих, описа- ния, сопоставления
SD Системная диагностика
SD Light Системная диагностика (Для KTS 525).
P Комфорт-электроника. Блоки электрических схем
M Тех. данные от автопроизводителей + регламенты ТО
TSB Сервисно-технический бюллетень. Диагностика механических неисправностей
Truck Системная Диагностика SD + SIS + инструкции ZF для коммерческого транспорта (для KTS Truck)
Bike SD Системная диагностика для мотоциклов
TTS Сетевая база знаний Bosch по известным про- блемам и неисправностям, вкл. HotLine
K1 Руководство по ремонту дизельной аппаратуры
K2 Руководство по ремонту генераторов/стартеров
K3 K1 + K2
W Рабочие карты по проверке дизельной топливной аппаратуры
Testdata Контрольные значения по насосам высокого дав- ления VP-M/CP
ZW Архив. Раб. карты по проверке диз. аппар-ры
Zexel
D Информационная база для дизельных агрегатов и запасных частей
E Информ. база о запасных частях электрики / электроники, тормозных системах и светотехники
F Архив. Запчасти по электрике
ZD Архив. Информ. база для агрегатов и з/ч Zexel
B Временные нормативы. Расчет произв. затрат
S Указания по ТО от производителей автомобилей
Информация перед установкой
  1. С целью сокращения временных затрат на установку ESI[tronic], начиная с версии 2017/1, процедура установки и обновления изменена. Для установки ESI[tronic] 2.0 2018/2, и последующих обновлений, необходимо вначале установить ESI[tronic] 2.0 v.2018/1, несущий в себе основной объем подписки. Все обновления (2018/2, 2018/3, а также промежуточные обновления) устанавливаются как дополнение к основной установке и несут в себе только новую информацию (дельту) по отношению к версии 2018/1.

    Установка и переустановка ESI[tronic] 2.0 версий 2018/2 и 2018/3 невозможна без предустановленной версии 2018/1.

    Для новых клиентов, купивших ESI[tronic] 2.0 в период доступности версии 2018/2 или 2018/3, будут предоставлены диски с кварталами 2018/1 + 2018/2 или 2018/3, соответственно. Обновление 2018/2 будет включено в 2018/3.


  2. Онлайн обновление ESI[tronic] 2.0

    Для сокращения времени, требуемого на отправку и получение дисков с программой, начиная с версии 2018/1, стало доступно онлайн обновление ПО ESI[tronic] 2.0.

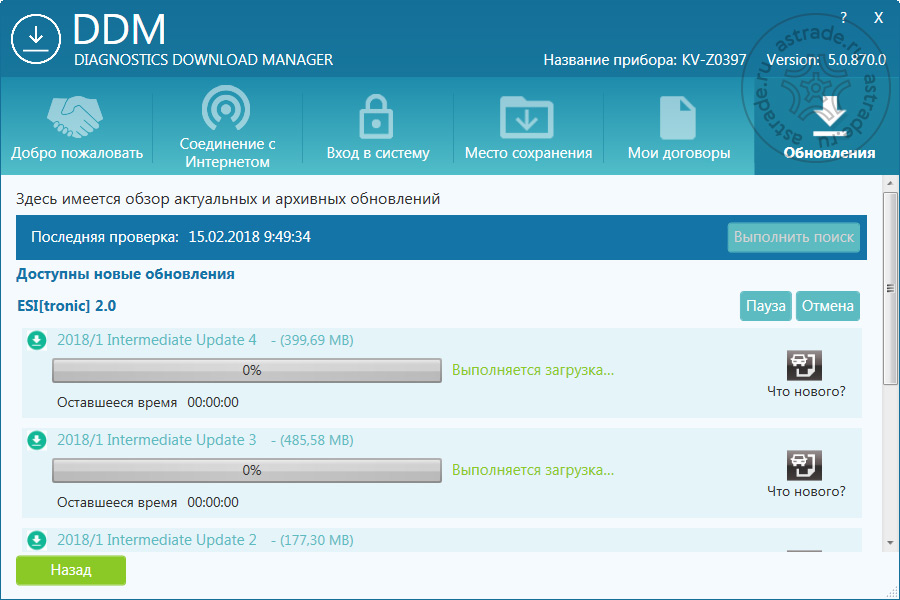

Скачивание и установка ПО DDM (diagnostic download manager)

Для того, чтобы скачать установочные диски ESI[tronic] 2.0 v. 2018/1, необходимо установить новую версию программы DDM (diagnostic download manager).

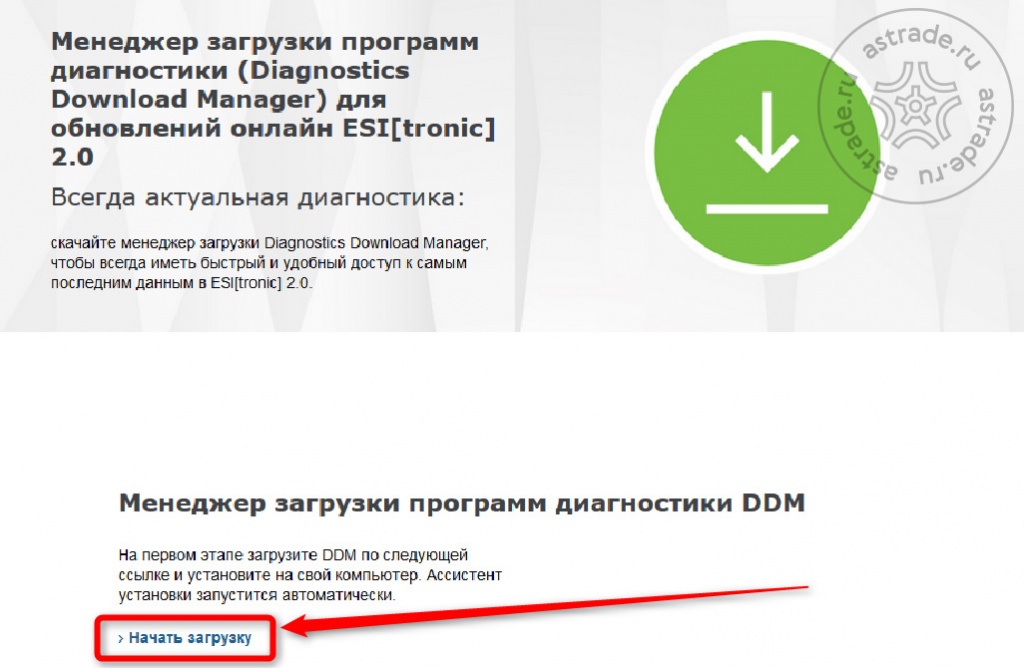

Скачать её можно по ссылке http://www.downloads.bosch-automotive.com/ru/ddm/esi20/

Или, если у Вас уже установлена предыдущая версия ESI[tronic], нужно запустить программу ESI 2.0 – главное меню – список автомобилей


Загрузка начинается после нажатия на соответствующую клавишу.

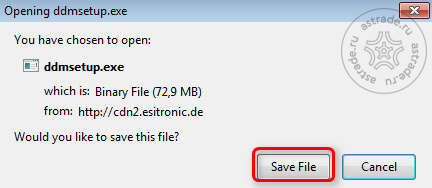

Сохраните файл…

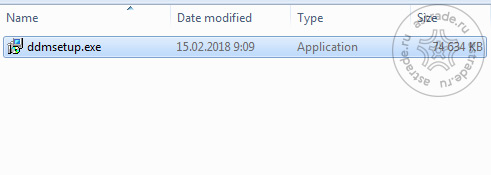

… и запустите его после скачивания.

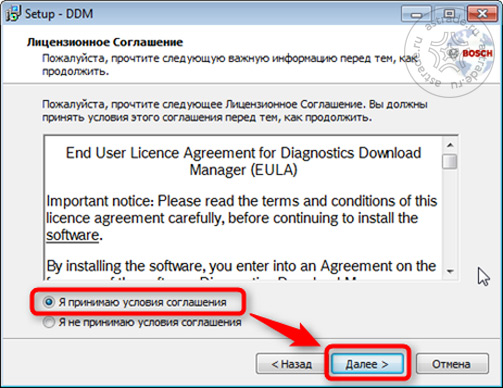

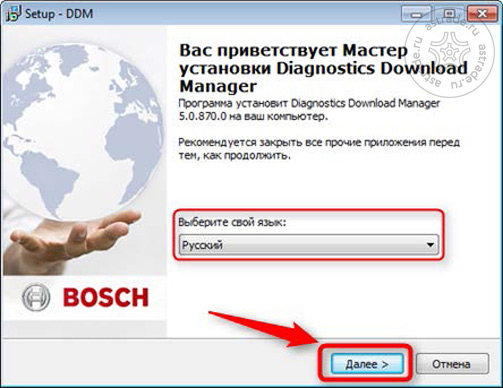

На следующем шаге выберите язык и примите условия лицензионного соглашения.


Чтобы избежать возможные проблемы при дальнейших обновлениях, путь установки лучше не менять.

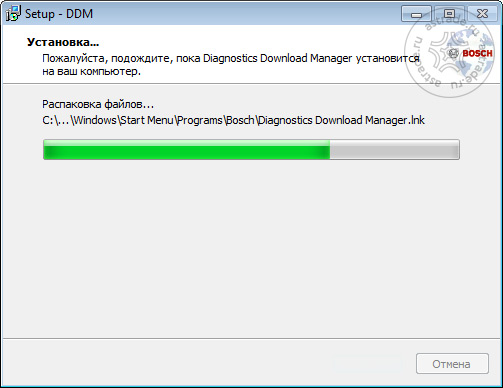

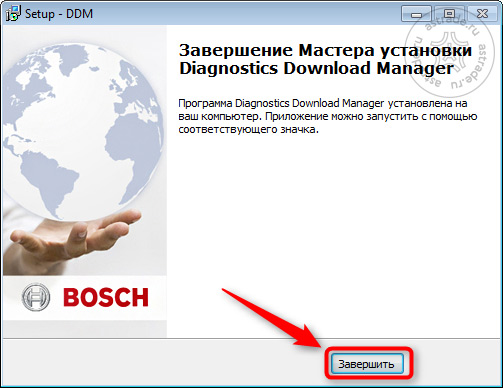

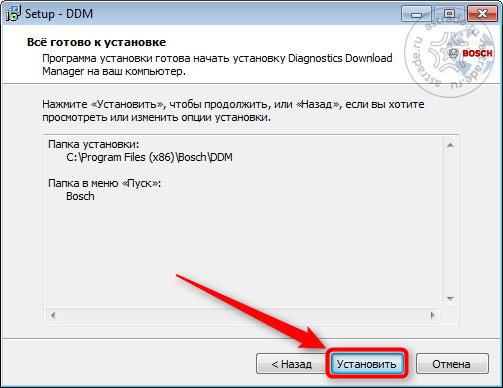

После завершения установки значок DDM появляется в правом нижнем углу экрана:

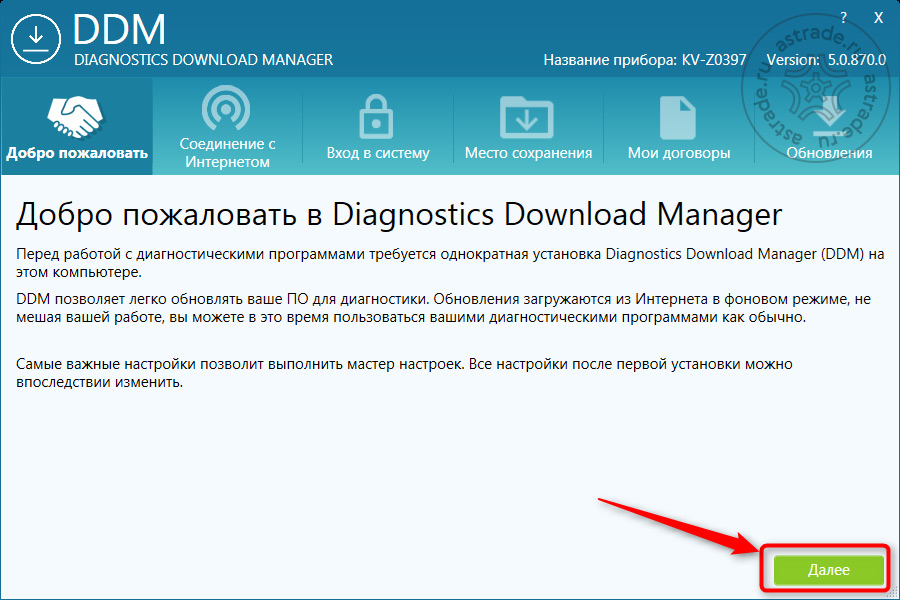

После установки DDM необходимо настроить. Для этого запускаем программу двойным щелчком мыши и, в открывшемся окне, нажимаем кнопку «Далее»

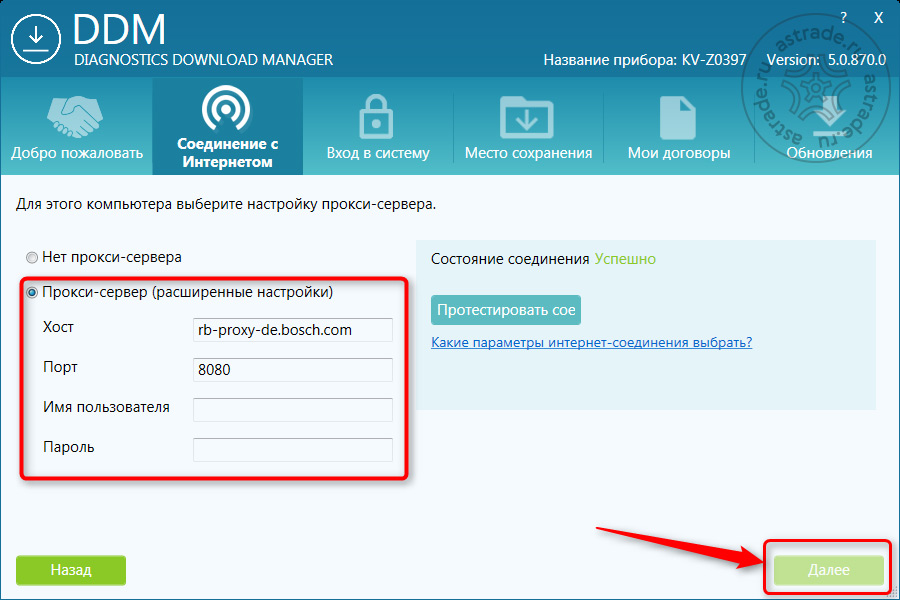

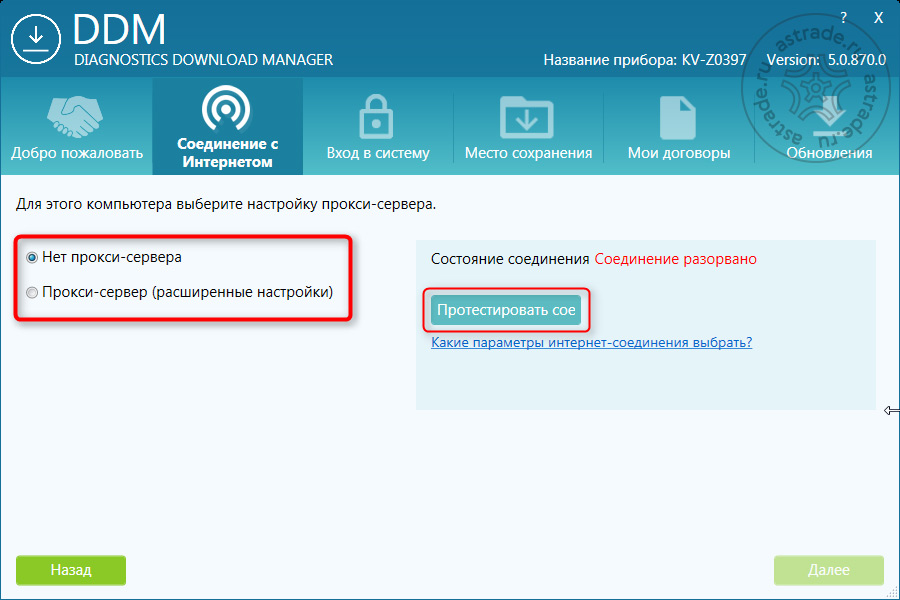

Выбираем тип интернет соединения и настраиваем прокси-сервер, если он используется.

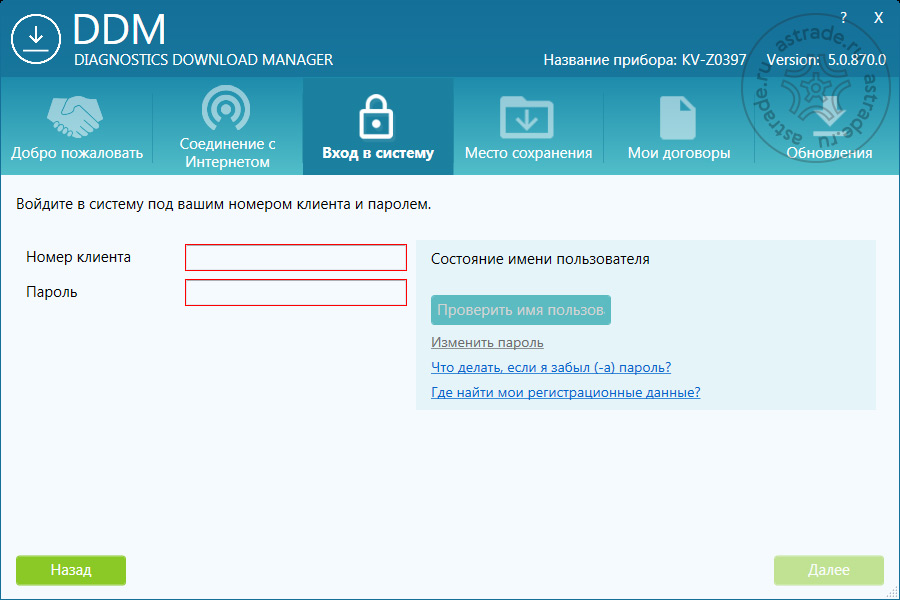

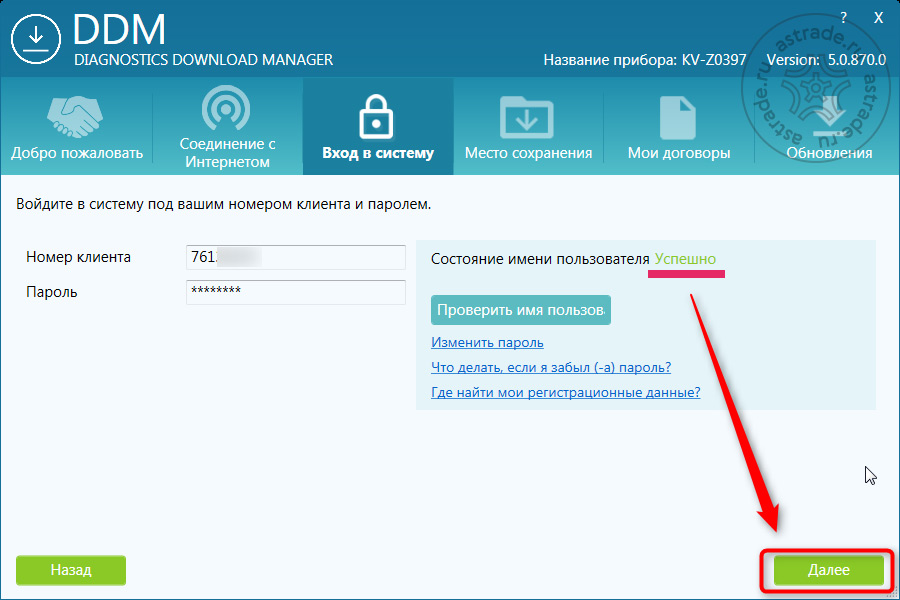

После настройки и проверки интернет-соединения программа попросит ввести номер клиента и пароль.

Данную информацию можно получить 2-мя способами:

  1. В конверте с дисками ESI[tronic] 2.0 Вы найдёте информационный лист с описанием комплекта поставки, а также пароль для лицензирования (только новым клиентам в первую поставку дисков). Необходимо сохранять информационный лист с паролем для лицензирования.
  2. Запросить у дилера, продавшего Вам подписку на ПО ESI 2.0.

После ввода информации, и её проверки на сервере активируется кнопка «Далее».

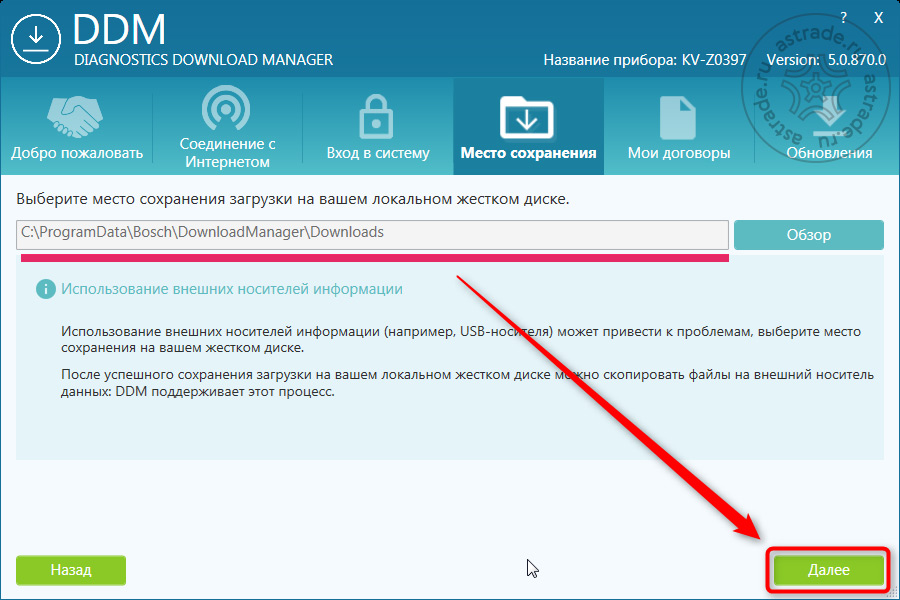

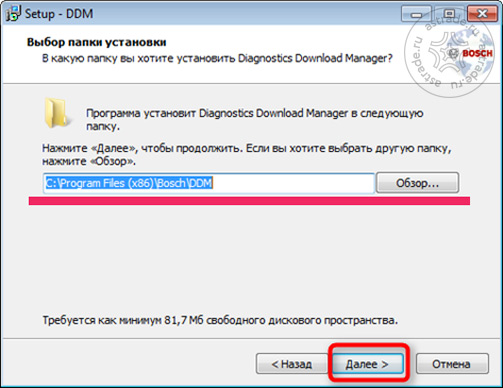

Чтобы избежать возможные проблемы при дальнейших обновлениях, путь установки лучше не менять.

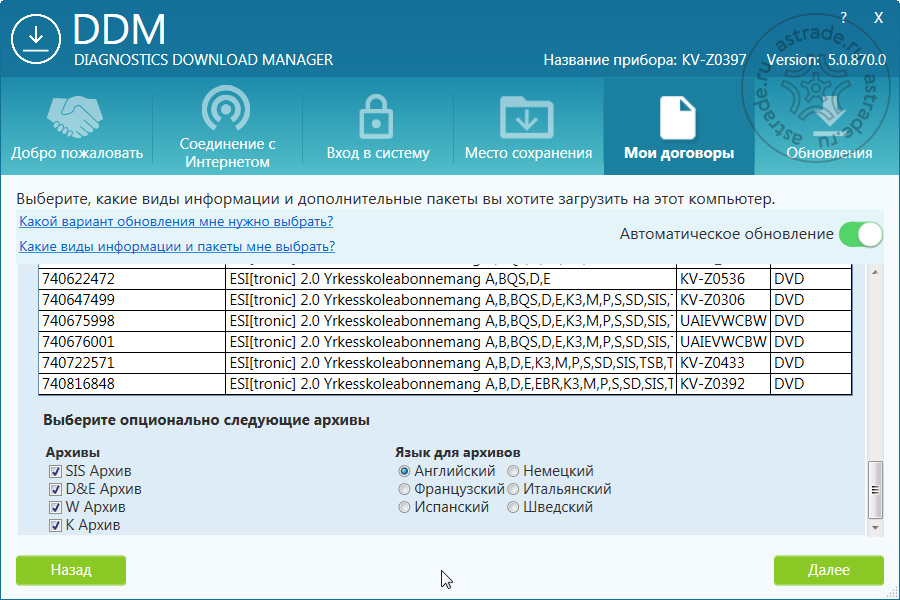

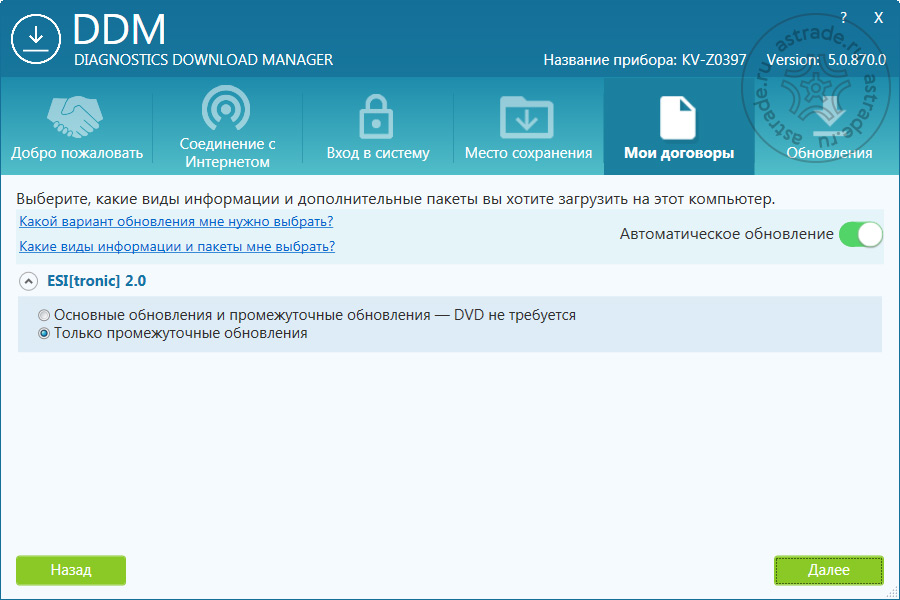

Далее, программа предложит выбрать один из 2-х вариантов обновлений ESI 2.0:

  1. Основные обновления и промежуточные обновления – DVD не требуется, т.к. все установочные диски будут скачаны из сети интернет. Для этого варианта необходимо наличие свободного места на диске от 25 до 70 Гб, в зависимости от объема подписки.
  2. Только промежуточные обновления. Места на диске понадобится значительно меньше, но для обновления ПО до версии 2018/2, 2018/3 и т.д. необходимо наличие установочных DVD дисков.

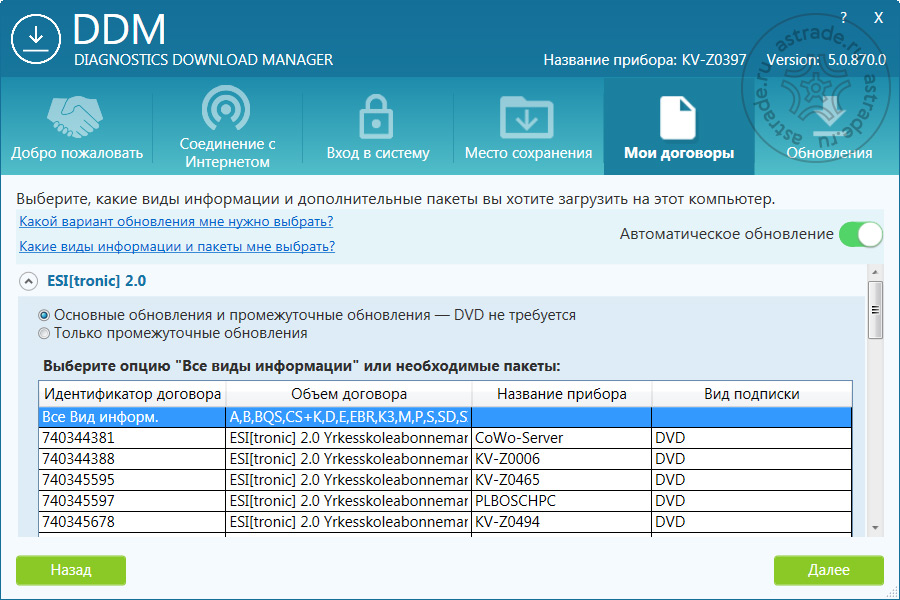

При выборе варианта №1, будет предложено выбрать из списка номер договора, который будет использоваться на данном ПК, в случае если договоров несколько. В конце списка можно добавить к скачиванию диски с архивами.

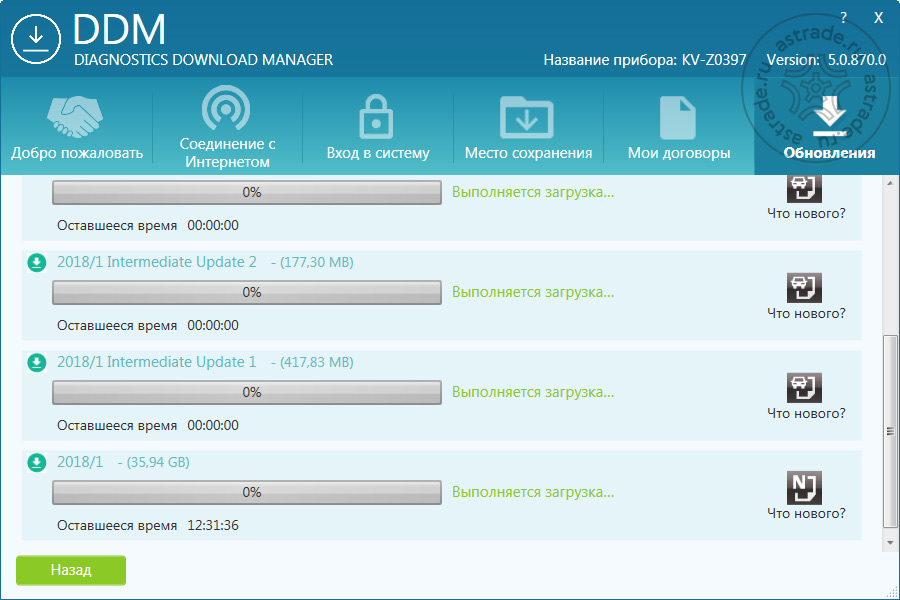

После выбора договора программа проверяет актуальную версию ПО на сервере и приступает к скачиванию.

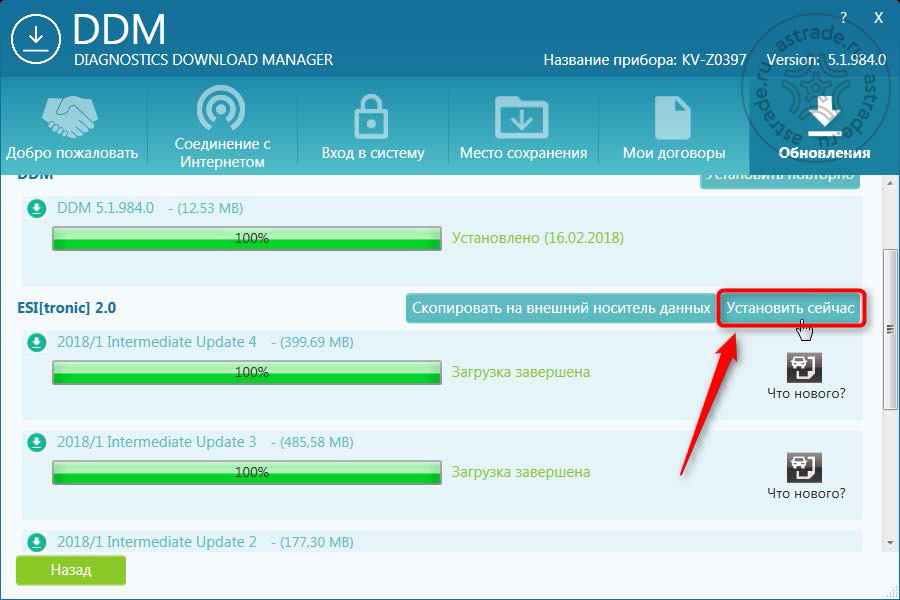

После завершения скачивания становится активной кнопка «Установить сейчас».

После нажатия на данную кнопку запускается стандартный процесс установки ПО ESI 2.0.


Обновление существующей установки ESI[tronic] 2.0

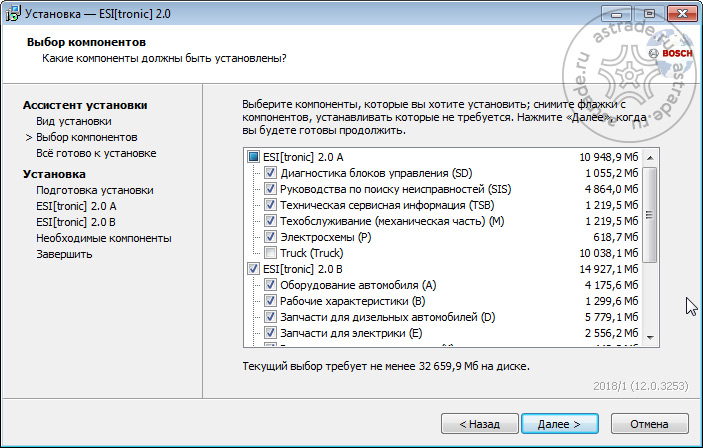

После запуска процесса установки, поставьте галочку “принять настройки последней установки” и продолжите установку, нажимая “далее”.

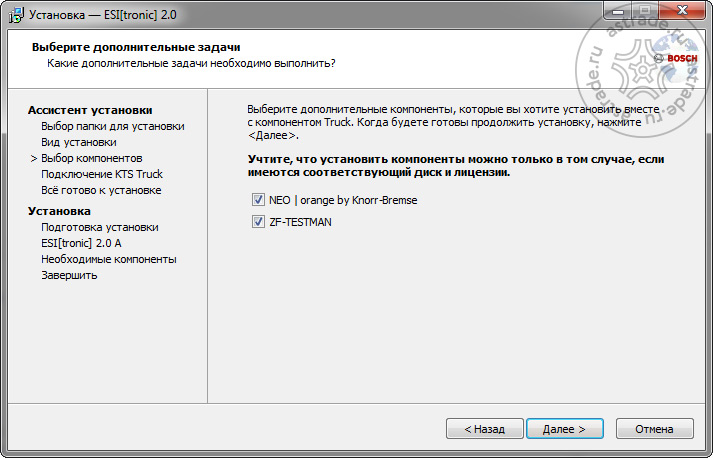

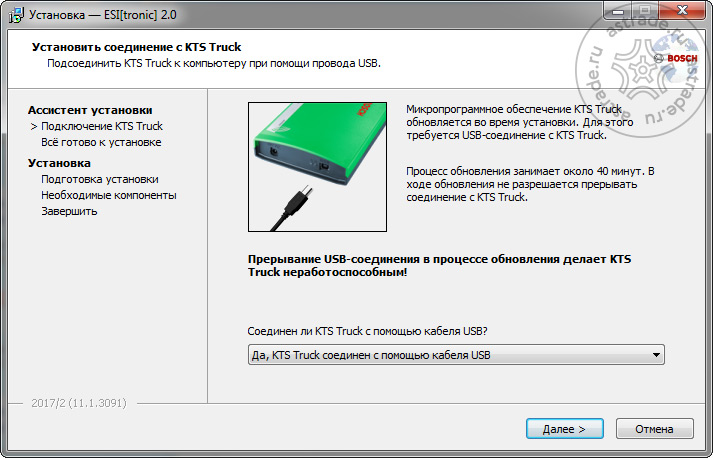

Если у вас имеется подписка на сектор Truck, Вам необходимо подключить KTS Truck к компьютеру через USB кабель и не отключать его в процессе установки ESI[tronic], во избежание прерывания обновления внутренней прошивки прибора.
Прерывание USBсоединения в процессе обновления может привести к неработоспособности KTS Truck.


Внимание! Для пользователей KTS TRUCK. Просьба убрать «галочки» с дополнительных секторов "NEO" и "ZF-TESTMAN", так как они доступны только в странах Евросоюза.

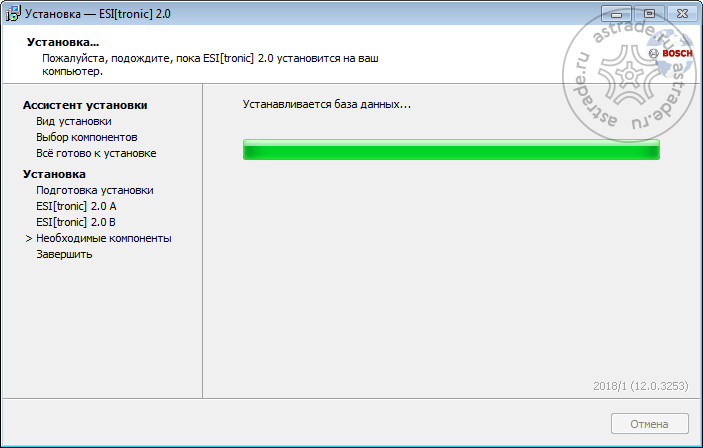

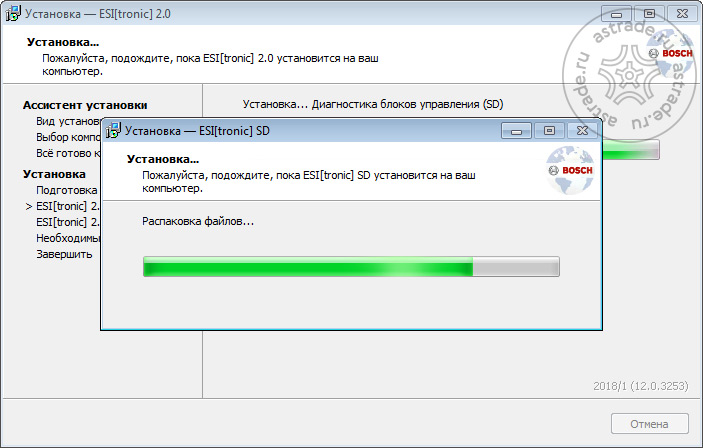

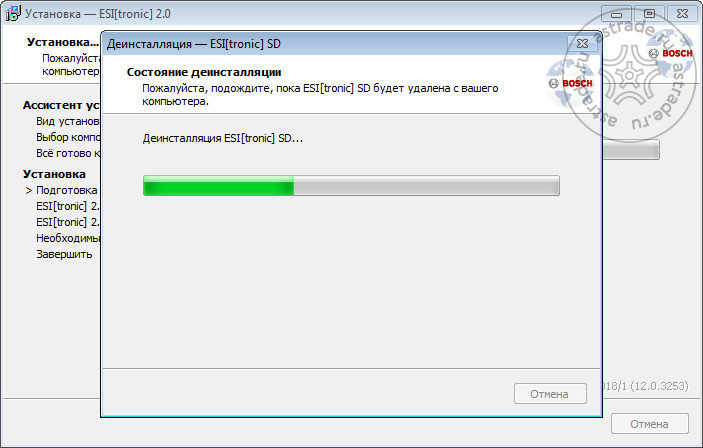

Начинается автоматическая установка программы


Для завершения процесса установки нажимаем клавишу «Завершить».


Первичная установка ESI[tronic] 2.0

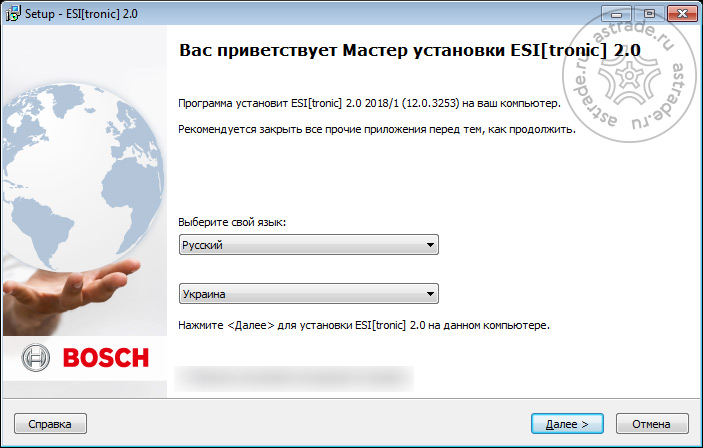

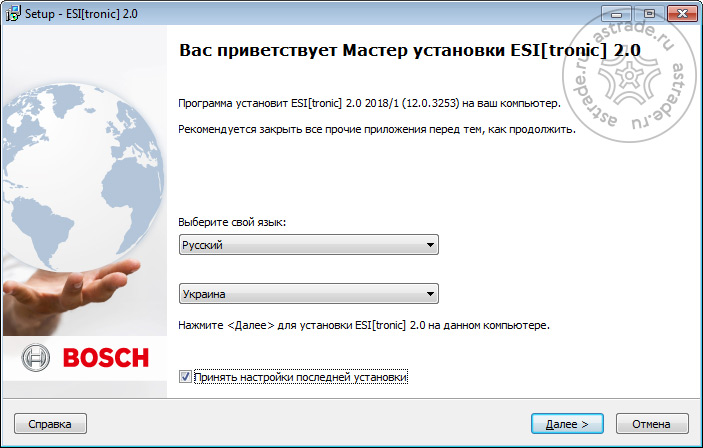

После запуска процесса установки выберите язык и страну, подтвердив свой выбор, нажатием кнопки "далее".

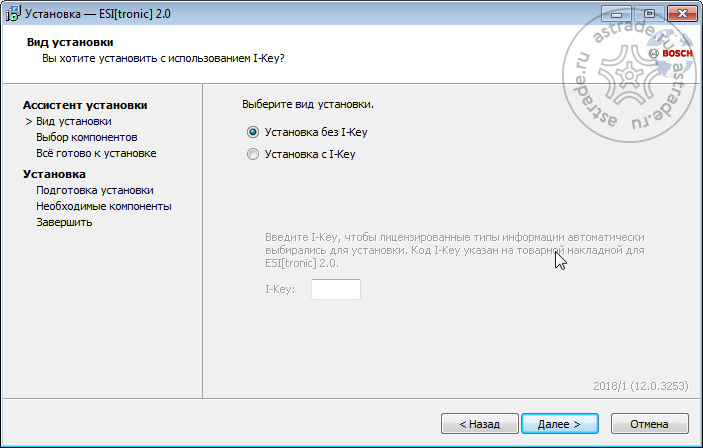

Выбираем «установка без I-Key», т.к. ПО уже было скачано с учетом объема договора и все необходимые для установки сегменты отмечаются автоматически.


Если у вас имеется подписка на сектор Truck, Вам необходимо подключить KTS Truck к компьютеру через USB кабель и не отключать его в процессе установки ESI[tronic], во избежание прерывания обновления внутренней прошивки прибора.
Прерывание USB-соединения в процессе обновления может привести к неработоспособности KTS Truck.


Внимание! Для пользователей KTS TRUCK. Просьба убрать «галочки» с дополнительных секторов "NEO" и "ZF-TESTMAN", так как они доступны только в странах Евросоюза.

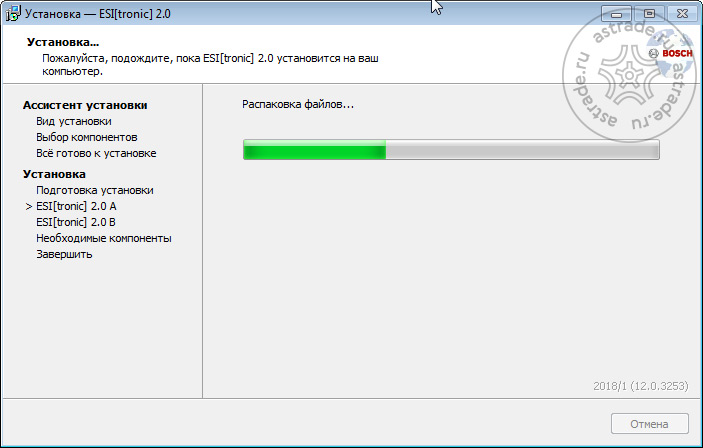

Начинается автоматическая установка программы

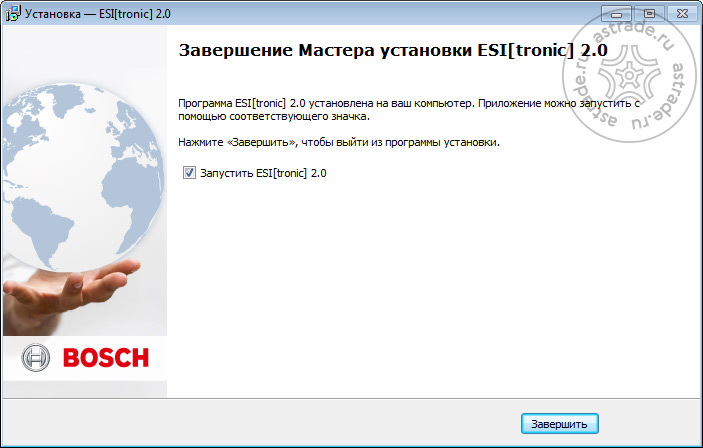

Для завершения процесса установки нажимаем клавишу «Завершить».


Лицензирование ESI[tronic] 2.0

После установки ESI[tronic] 2.0 необходимо пройти процедуру лицензирования программы. Лицензирование может проходить двумя способами:

  1. Онлайн-лицензирование;
  2. Автономное лицензирование с использованием файла-лицензии.

Автономное лицензирование применяется при отсутствии интернет-подключения на устройстве с установленным ESI[tronic].

Онлайн-лицензирование

Для онлайн-лицензирования необходим доступ в интернет на устройстве с установленным ESI[tronic] 2.0


1. Запустите ESI[tronic] 2.0.

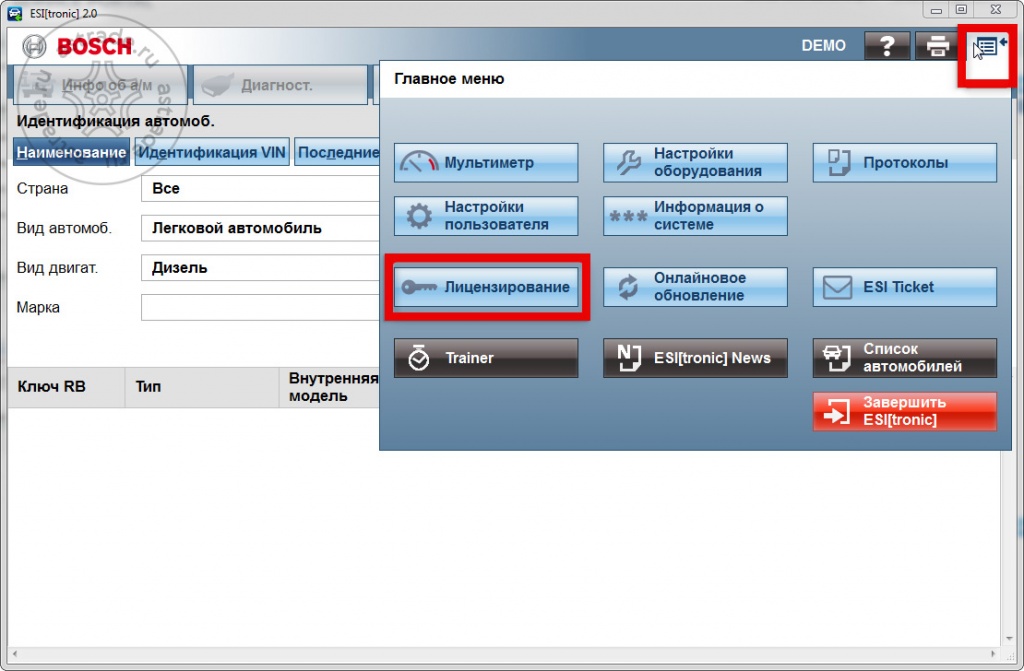

2. В главном меню выберите “Лицензирование”.

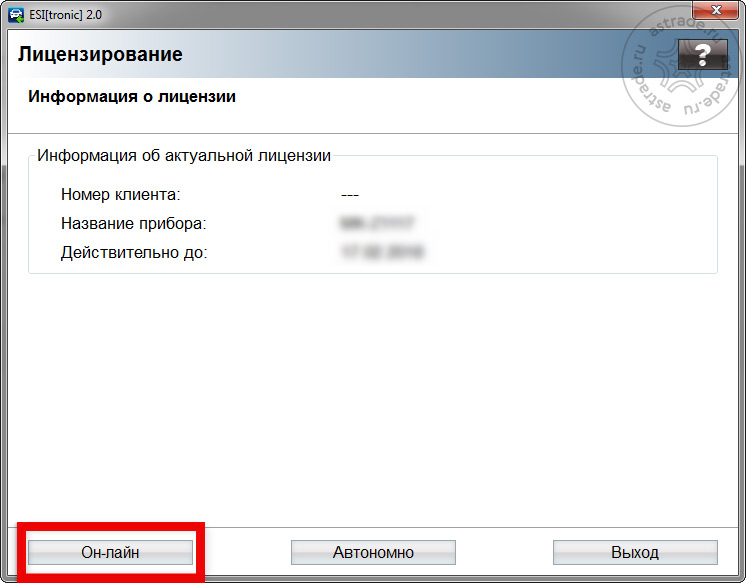

3. Выберите «Он-лайн».


4. Введите номер клиента (76хххххх) и пароль (указан в информационном листе с первой поставкой дисков или узнайте его у дилера) и нажмите «Дальше».

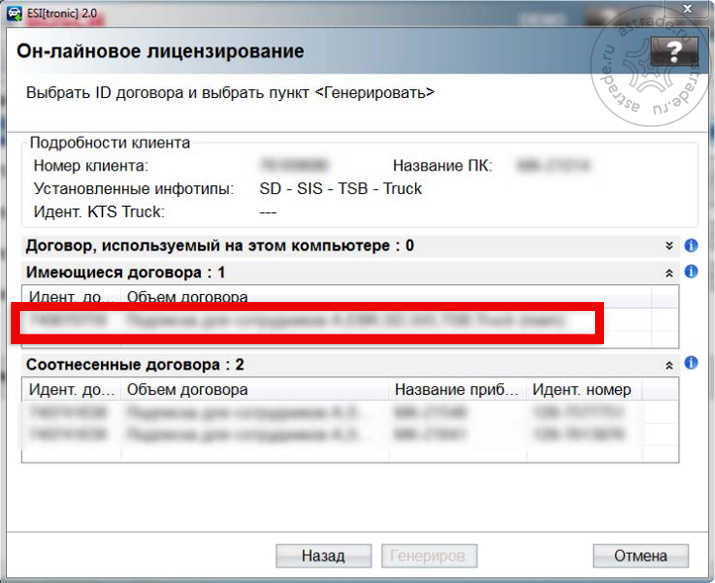

5. Выберите имеющийся договор (имеющиеся- это свободные договоры, соотнесенныеуже лицензированные) и нажмите «Генерировать».

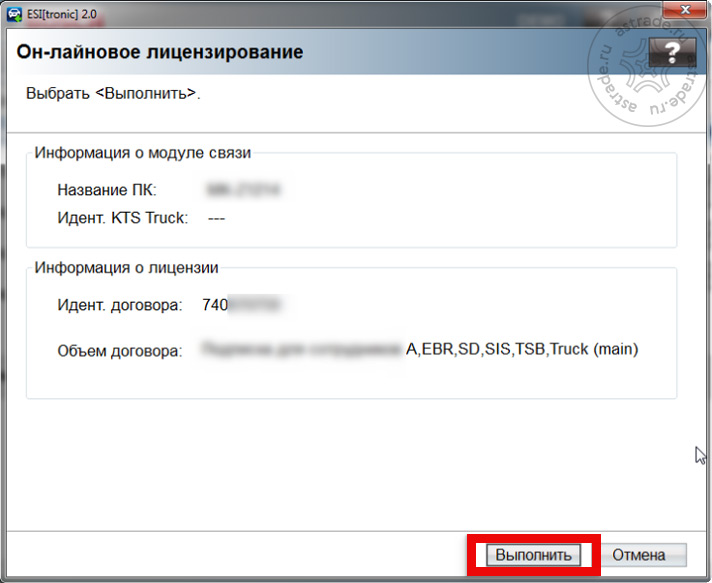

6. Нажмите “Выполнить”.

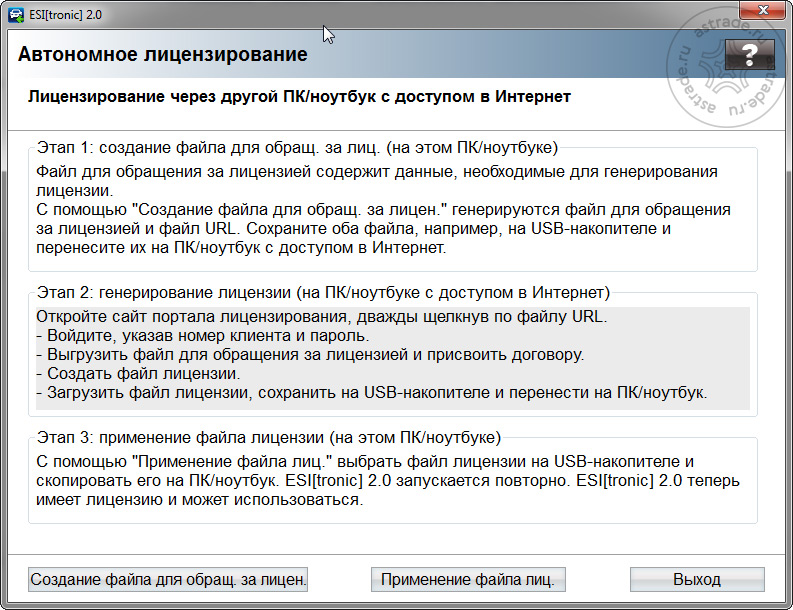

Автономное лицензирование

Для автономного лицензирования Вам потребуется дополнительное устройство (ноутбук, планшет, смартфон) с доступом в интернет для отправки/получения файла-лицензии.


В пункте лицензирование нажмите “Автономно”.

Следуйте указаниям на экране.


Настройка KTS в программе ESI 2.0

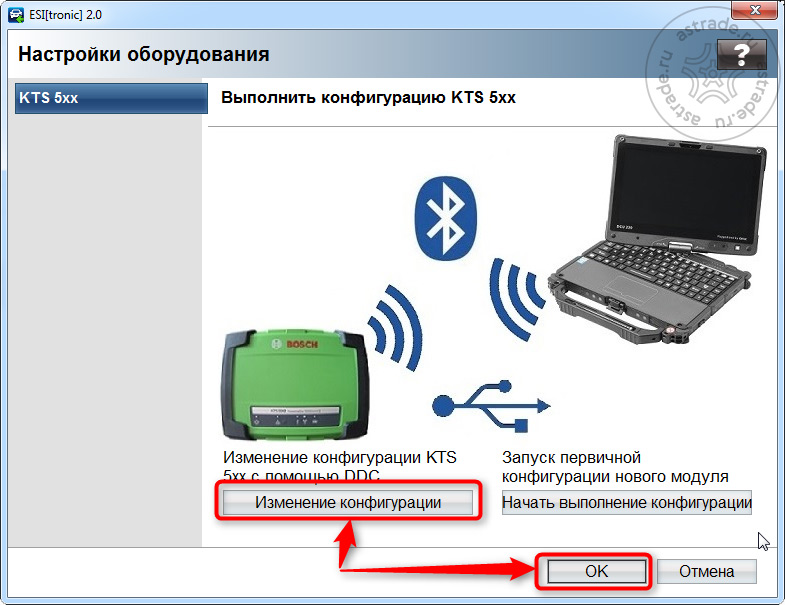

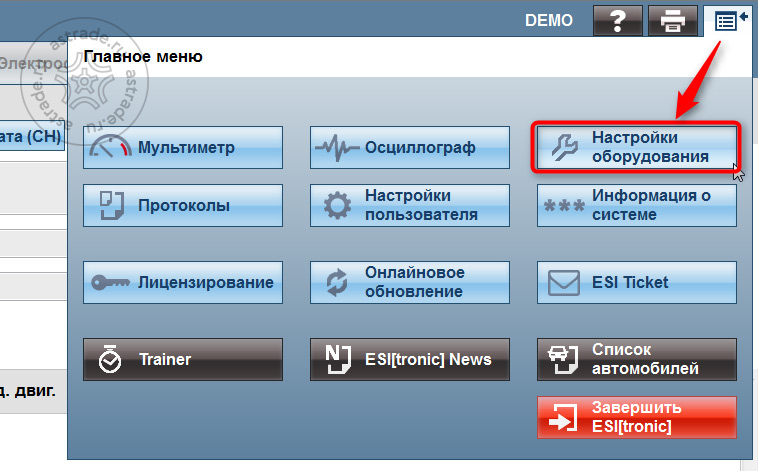

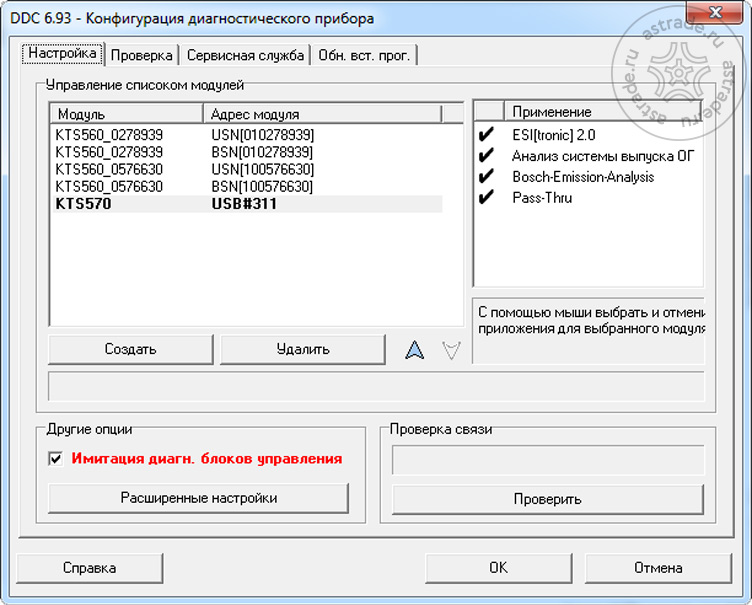

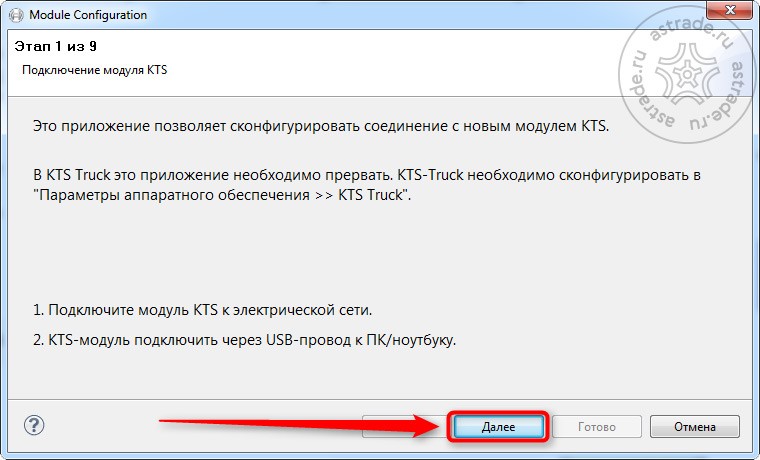

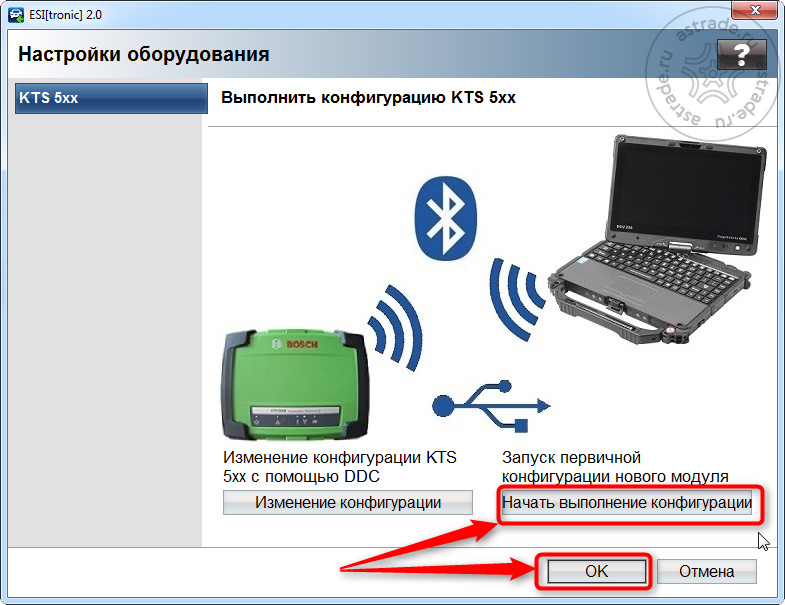

Подключенный KTS модуль может быть сконфигурирован с помощью опции меню «Настройки оборудования».


При первом подключении прибора KTS, настройку обязательно необходимо выполнять с помощью кнопки «начать выполнение конфигурации».


Далее следовать инструкциям на экране.

Если уже настроено несколько соединений с прибором KTS, например, через USB и Bluetooth, то переключать их можно с помощью ПО функции «Изменение конфигурации».


Полезная информация по работе с ESI[tronic]

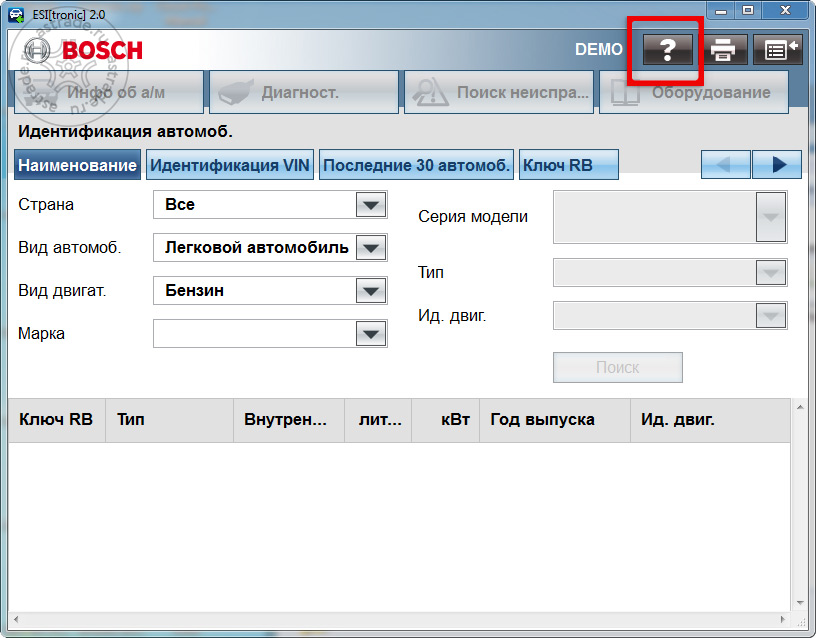

Вы можете найти полезную информацию по работе с ESI[tronic] 2.0, воспользовавшись онлайн-справкой в самой программе.
