GrunBaum INJ6000

Код товара: GB71004

GrunBaum INJ6000 - cтенд для тестирования и ультразвуковой промывки топливных форсунок всех типов, как электромагнитных, так и механических, очистки топливных систем автомобиля, а также впускных клапанов и камер сгорания без снятия форсунок при помощи сольвента и специального ...

Подробное описание

Преимущества и специальные предложения

GrunBaum INJ6000 - cтенд для тестирования и ультразвуковой промывки топливных форсунок всех типов, как электромагнитных, так и механических, очистки топливных систем автомобиля, а также впускных клапанов и камер сгорания без снятия форсунок при помощи сольвента и специального комплекта адаптеров. Стенд предназначен для проверки и чистки одновременно до 6-ти форсунок.

Как показала многолетняя практика, абсолютное большинство СТО для проведения разных операций с форсунками использует только 4 колбы. Уникальная особенность установки GrunBaum INJ 6000 заключена в 6 минимально необходимых колбах, за счет чего данный стенд представляет собой самое доступное решение с полным необходимым функционалом. Важно также отметить, что управление стендом выполнено полностью на русском языке.

Максимально комфортная работа

Стационарный режим проверки

Автоматический цикл проверки включает в себя такие режимы, как:

  • Режим пролива форсунок, при котором оценивается гидравлическая проходимость форсунок;
  • Проверка формы факела форсунок;
  • Тест производительности на 650 об\мин;
  • Тест производительности на 4500 об\мин;
  • Тест производительности на 6000 об\мин.

Проверка на динамических режимах ДВС

В реальности двигатель работает в динамических режимах, разгон с холостого хода сменяется торможением.

Для проверки форсунок с имитацией динамических режимов двигателя стенд имитирует разгон с 350 об\мин до 6000 об\мин и обратно, осуществляя три цикла подряд.

Индикатор на панели управления стенда отражает изменения генерируемых оборотов.

Проверка герметичности

Проверка на герметичность форсунок под давлением – первый тест, с которого стоит начать диагностику. Рекомендуем поднять давление до 4 бар.

При проведении данного теста важно обращать внимание не только на уровень тестовой жидкости в колбах, но и на образование капель на распылителе форсунок.

Промывка форсунок в ультразвуковой ванне

Если при тестировании на стенде обнаружено отклонение в работе форсунок, то один из способов их восстановления - чистка в ультразвуковой ванне.

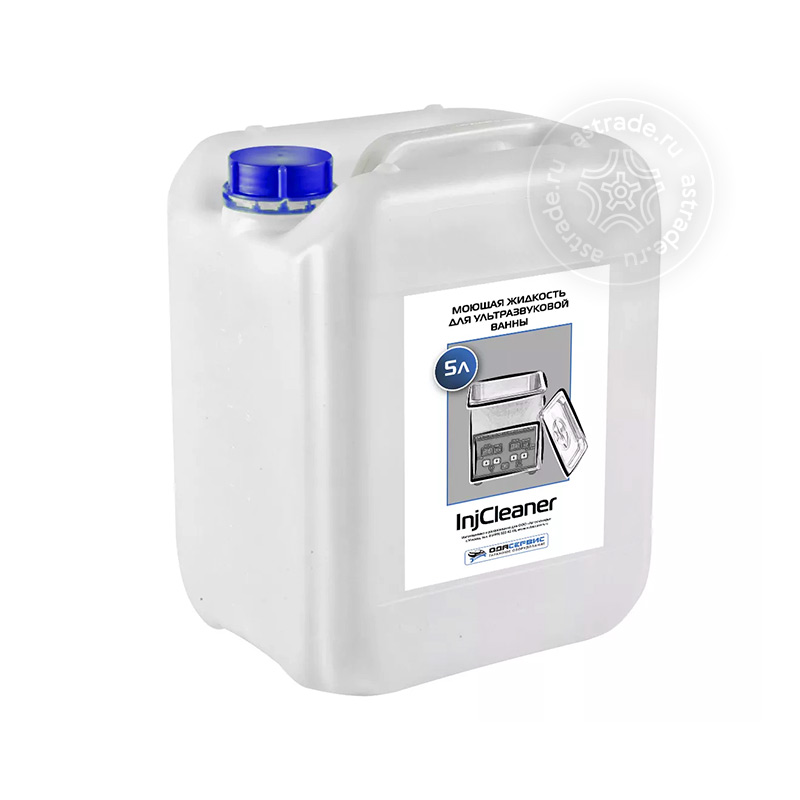

  • Установите форсунки в кронштейн и залейте в ванну промывочную жидкость INJ200
  • Выберите режим ультразвуковой чистки в меню на панели управления

Благодаря воспроизводимому эффекту кавитации форсунки очистятся от отложений. Рекомендованная длительность очистки - 10 минут.

После очистки форсунок необходимо еще раз проверить их работоспособность на стенде INJ 4000. Рекомендуем протестировать форсунки во 2-м автоматическом режиме, выставив давление 3,5 бара.

Ручной режим. Уникальный режим для опытных механиков

Оператор выбирает свой, необходимый в конкретном случае режим работы двигателя для проверки работоспособность форсунки.

Выберете на панели управления режим «Тестирование равномерности формы факела распыла».

Задайте обороты, ширину импульса, время тестирования, номер цилиндра, форсунку которого необходимо проверить на уникальном режиме работы, и нажмите кнопку "Старт".

Полный перевод на русский язык

Панель управления стенда полностью русифицирована, что облегчает работу автомеханика и не требует от него высокой квалификации.

Комфорт и удобство

Быстрый старт

Простая и удобная фиксация форсунок

Автослив колб

Имеет функцию автослива с колб (нет необходимости проведения вручную)

Подсветка колб

Мягкая подсветка колб, для комфортного наблюдения за результатами

Ультразвуковая ванна

УЗ ванна отделенная от установки, не мешает анализу тестов форсунок

INJ6000 произведена на заводе LAUNCH

Надежные стенды для тестирования бензиновых форсунок

Проверенные временем, уже показали свою эффективность более 10 000 диагностам в более 40 стран мира

Отличительные особенности

  • Доступный стенд для проведения тестирования и ультразвуковой очистки форсунок;
  • Технологии, увенчавшие 20-летний опыт производства оборудования;
  • Устройство произведено совместно с Launch;
  • Уникальная гарантия в течение 2 лет;
  • Кнопки и система управления установкой полностью русифицированы;
  • Ультразвуковая ванна поставляется в комплекте со стендом.

Функциональные особенности

  • Моделирование рабочих параметров двигателя;
  • Имитация динамических режимов работы двигателя (AUTO 1, AUTO 2, AUTO 3);
  • Проверка баланса форсунок;
  • Проверка форсунок на герметичность;
  • Поддержка режима обратной промывки;
  • Идентификация сопротивления форсунок в автоматизированном режиме;
  • Автоматический слив тестовой жидкости;
  • Ультразвуковая очистка форсунок;

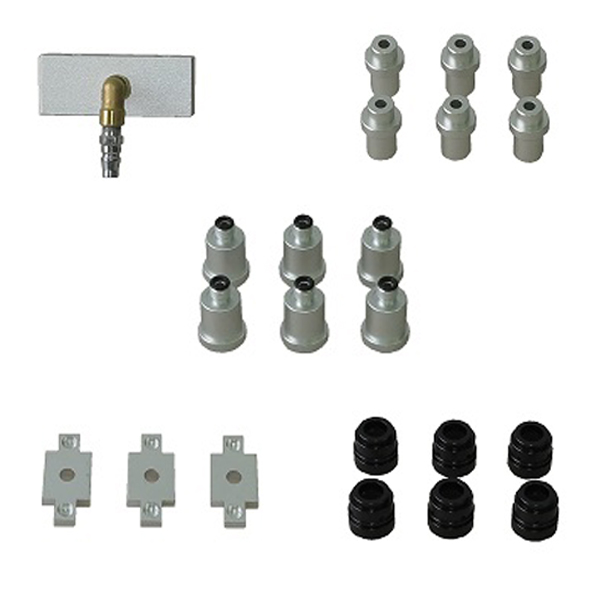

  • Поддержка работы с форсунками с боковой подачей топлива (опциональная функция).

Комплектация

  • Стенд GrunBaum INJ-6000 – 1 шт.
  • Ультразвуковая ванна – 1 шт.
  • Распределитель топлива – 1 шт.
  • Кейс – 1 шт.
  • Кабель питания – 2 шт.
  • Кабель для подключения форсунок – 1 шт.
  • Комплект крепежа для распределителя топлива – 1 комплект
  • Адаптер для форсунок с верхней подачей топлива, Φ 10,5мм – 6 шт.
  • Адаптер для обратной промывки форсунок с верхней подачей, Φ 16,2мм – 6 шт.
  • Адаптер для форсунок с верхней подачей топлива, крупная резьба – 6 шт.
  • Адаптер для форсунок с верхней подачей топлива, мелкая резьба – 6 шт.
  • Адаптер Buick – 6 шт.
  • Переходники для подключения к форсункам – 10 шт.
  • Переходники для разъема форсунок – 10 шт.
  • Уплотнительное кольцо O-ring (Φ 15*2.65) – 6 шт.
  • Уплотнительное кольцо O-ring (Φ 7.1*2.65) – 6 шт.
  • Заглушки – 3 шт.
  • Инструкция – 1 шт.

Технические характеристики

Количество обслуживаемых форсунок 6 шт.
Питание ~ 220 В ± 10%, 50/60 Гц или 110 В ±10%, 50/60 Гц
Потребляемая мощность 250 Вт
Мощность ультразвукового излучателя 100 Вт
Давление тестирующей жидкости 0 - 0.65 МПа
Диапазон числа оборотов 1 -9990 об/мин
Точность установки числа оборотов 10 об/мин
Диапазон числа импульсов форсунок 1 - 9999 1/сек
Длительность импульса включения форсунок 1 - 25 мс с шагом 0.1 мс
Емкость внутреннего бака 4.7 литра
Рабочий диапазон температур -10℃ ~ +40℃
Относительная влажность < 85 %
Интенсивность внешнего магнитного поля < 400 A/м
Габаритные размеры в упаковке 385 х 410 х 500 мм.
Вес 40 кг.

Сравнительная таблица стендов INJ4000 / INJ6000


INJ4000

INJ6000
Количество форсунок 4 6
Потребляемая мощность 450 Вт 450 Вт
Ультразвуковая ванна 100 Вт 100 Вт
Давление тестирующей жидкости 0 – 0,65 Мпа 0 – 0,65 Мпа
Диапазон числа оборотов 1 – 9990 об/мин 1 – 9990 об/мин
Точность установки числа оборотов 10 об/мин 10 об/мин
Диапазон числа импульсов форсунок 1 – 9999 1/сек 1 – 9999 1/сек
Длительность импульса включения форсунок 1 – 25 мс 1 – 25 мс
Габариты 400 х 410 х 540 мм 400 х 410 х 540 мм
Вес 18 кг 18 кг
