АВТОАС-КАРГО базовый

Код товара: АВТОАС-КАРГО-БАЗА

АВТОАС-КАРГО - специализированный компьютерный сканер для грузовых автомобилей, автобусов и спецтехники КМЗ, МАЗ, ГАЗ, ПАЗ, КАвЗ, ЛиАЗ, УРАЛ, КрАЗ, ЗИЛ, НефАЗ, МЗКТ, МТЗ, Hyundai, Mitsubishi Fuso, Shaanxi Shacman, Fiat, Ford, Iveco, PSA. «АВТОАС-КАРГО» поддерживает: Диагностику двигателей Cummins 4ISBe, 6I...

Подробное описание

АВТОАС-КАРГО - специализированный компьютерный сканер для грузовых автомобилей, автобусов и спецтехники КМЗ, МАЗ, ГАЗ, ПАЗ, КАвЗ, ЛиАЗ, УРАЛ, КрАЗ, ЗИЛ, НефАЗ, МЗКТ, МТЗ, Hyundai, Mitsubishi Fuso, Shaanxi Shacman, Fiat, Ford, Iveco, PSA.

«АВТОАС-КАРГО» поддерживает:

Диагностику двигателей

Cummins 4ISBe, 6ISBe Евро-3 c ЭБУ CM2150C;
Cummins 4ISBe, 6ISBe Евро-4 c ЭБУ CM2150E;
Cummins ISB6.7 Евро-5 c ЭБУ CM2880;
Cummins ISF 2.8, ISF 3.8 Евро-3 c ЭБУ CM2220;
Cummins ISF 2.8, ISF 3.8 Евро-4 c ЭБУ CM2220;
Cummins ISF 2.8 Евро-5 c ЭБУ CM2220;
Deutz, EMR3 с ЭБУ EDC16 и EDC7;
Ford 2.2 TDCi и 2.4 TDCi (Transit до 2018 г.в.);
Hyundai D4DD CRDI Eвро-3 с ЭБУ DENSO;
Hyundai D4GA CRDI Eвро-4 с ЭБУ DENSO;
Hyundai D6DB CRDI Eвро-3 с ЭБУ DENSO;
Hyundai D6GA CRDI Eвро-4 с ЭБУ DENSO;
Hyundai D4BH Eвро-3 с ЭБУ ZEXEL;
Hyundai D4CB Eвро-3/Eвро-4 с ЭБУ BOSCH;
Isuzu 4HV1-CNG;
Iveco 2.3 F1AE0481 JTD CF4;
Iveco 3.0 F1CE3481J с ЭБУ Continental;
Mitsubishi Fuso 4M42T и 4M50T Eвро-3/Eвро-4 с ЭБУ BOSCH ME194210;
Mercedes Benz OM457LA Евро-5 c ЭБУ MR2 и модуль адаптаций ADM3;
Mercedes Benz OM501LA Евро-4 c ЭБУ MR;
PSA (Peugeot/Citroen) 2.2 HDI с ЭБУ Continental SID208;
PSA (Peugeot/Citroen) 2.2 HDI с Visteon DCU-102;
Weichai Power WP7/WP10/WP12 с ЭБУ BOSCH EDC7UC31;
Weichai Power WP7/WP10/WP12 с ЭБУ BOSCH EDC17CV44/54;
ЗМЗ-5245.10 ГБО Евро-4/Евро-5 с ЭБУ Микас 12.48;
КМЗ 740 Евро-3 с ЭБУ BOSCH MS 6.1;
КМЗ 740 Евро-4/Евро-5 с ЭБУ BOSCH EDC7UC31;
КМЗ 740 Евро-5 с ЭБУ BOSCH EDC7UC31;
КМЗ 740 с ЭБУ М240;
КМЗ 820 Евро-4/Евро-5 с ЭБУ М20.21;
ММЗ Д-245 Евро-3 с ЭБУ BOSCH EDC7UC31;
ММЗ Д-245 Евро-4 с ЭБУ BOSCH EDC7UC31 и с ЭБУ BOSCH EDC17CV54;
УМЗ А274 (EvoTech 2.7) Евро-4 с ЭБУ Микас 12;
УМЗ А275 (EvoTech 2.7) Евро-5 с ЭБУ Микас 12;
УМЗ А2755 (EvoTech 2.7) ГБО Евро-5 с ЭБУ Микас 12
УМЗ А3055 (EvoTech 3.0) ГБО Евро-5 с ЭБУ Абит А12.2;
ЯМЗ 650.10 Евро-3 (Renault) с ЭБУ BOSCH EDC7UC31;
ЯМЗ 651 Евро-4 с ЭБУ BOSCH EDC7UC31;
ЯМЗ 652 Евро-4 с ЭБУ BOSCH EDC7UC31;
ЯМЗ 653 Евро-5 с ЭБУ BOSCH EDC7UC31;
ЯМЗ 656 Евро-3, ЯМЗ 658 Евро-3 с ЭБУ Элара 50.3763 и с ЭБУ M230.E3;
ЯМЗ 656 Евро-4, ЯМЗ 658 Евро-4 с ЭБУ M240;
ЯМЗ 534 Евро-4, ЯМЗ 536 Евро-4 с ЭБУ BOSCH EDC7UC31;
ЯМЗ 534 Евро-5 с ЭБУ BOSCH EDC17CV44 (EDC17CV54);
ЯМЗ 534 Евро-5 с ЭБУ М240;
ЯМЗ 534 CNG, ЯМЗ 536 CNG с ЭБУ Westport WP580;
ЯМЗ 236 Евро-3, ЯМЗ 238 Евро-3 с ЭБУ M230.E3;

Диагностику компонентов систем нейтрализации ОГ

SCR Emitec (КМЗ Е4/Е5);
Датчик NOx WG1034121032

Диагностику ABS/EBS/ECAS и других систем

WABCO ABS-E;
WABCO ABS-D;
WABCO EBS3;
WABCO ECAS 6x2;
Knorr-Bremse ABS 2X;
Knorr-Bremse ABS 6;
Knorr-Bremse ABS 8;
ABS BOSCH 5.3;
ABS BOSCH 8.1;
ABS BOSCH 9.0;
Экран АБС/ПБС АДЮИ.453633.016-04;
Экран ЭСУПП АДЮИ.452925.002;
ЦБУЭ Ителма 21.3867000-01
и др.

Дополнительные возможности

Диагностика по универсальному протоколу OBD-II/EOBD: K/L-Line (ISO 9141-2, ISO 14230-4), CAN (ISO 15765-4);
Универсальная диагностика по стандартному протоколу J1939;
Универсальная диагностика по стандартному протоколу J1708;
Режим универсального K-Line адаптера. Для использования «АВТОАС-КАРГО» с программами сторонних производителей, например «OpenBox», работающих с универсальными K-Line адаптерами;
RP1210 CAN (опционально). Для работы с программами сторонних производителей, например «Cummins INSITE», «Cummins Calterm III», использующих протокол RP1210.

Особенности

работает совместно с адаптером «ECU-Link» под управлением персонального компьютера или ноутбука, оснащенного USB-портом и/или беспроводным модулем Bluetooth c OC Windows XP/Vista/7 (32-х и 64-ех разрядных версий).
корпус адаптера «ECU-Link» изготовлен из высококачественной пластмассы.
на корпусе расположены 2-а светодиодных индикатора “POWER” (питание) и “STATE” (адаптер готов к работе + обмен данными ), разъем USB (тип В) и разъем типа DВ15 для подключения диагностических кабелей.

Основные технические характеристики

габариты — 155 х 93 х 34 мм
вес — 200 г
питание адаптера — от диагностического разъема автомобиля (+9В...+36В) или от USB порта компьютера (+5В)
потребляемый ток — не более 100 мА
рабочая температура от - 40 до +80 град. С
поддерживаемые автомобильные интерфейсы — CANbus (High Speed 250/500 Kбит/сек), K/L-Line (12/24В)
интерфейсы для подключения к компьютеру — USB 2.0, Bluetooth (Class 2, до 10м)
встроенная система измерения бортового напряжения автомобиля - +9В...+36В
встроенная защита от переполюсовки и перенапряжения свыше +36В
встроенная защита от короткого замыкания и перенапряжения (выше +36В) по линиям K/L-Line
защита линий K и L адаптера от замыканий на +АКБ автомобиля
защита линий CAN H и CAN L адаптера от замыканий на массу и +АКБ автомобиля
защита линий K и L адаптера ESD до 2 кВ
защита линий CAN H и CAN L адаптера ESD до 6 кВ
защита обмена данных на CAN шине автомобиля при обрыве или замыкании одной из линий CAN H или CAN L адаптера.

Основные режимы работы программы

Выбор диагностируемого двигателя/системы

Со справкой по особенностям подключения и диагностики выбранной системы.

Выбор диагностируемого двигателя/системы

Считывание, расшифровка и стирание кодов неисправностей

В этом режиме осуществляется считывание и обнуление кодов неисправностей (ошибок) регистрируемых ЭБУ диагностируемой системы. На экран выводятся цифровые коды ошибок, статус обнаруженных ошибок (текущие, периодические) и их расшифровка.

Пример считывания кодов неисправностей, двигатель Д-245 E3, ЭБУ EDC7UC31

Пример считывания кодов неисправностей, двигатель Cummins 6ISBe, ЭБУ CM2150C

Контроль параметров

Отображение параметров работы диагностируемой системы в режиме реального времени. Программа позволяет просматривать параметры в цифровом и графическом виде все сразу, группами или только выбранные. Поддерживается добавление пользователем новых групп параметров.

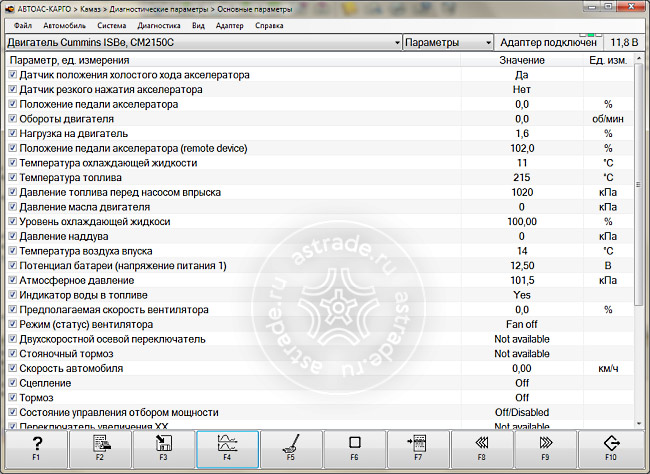

Режим отображения параметров "Список"

Режим отображения параметров "Графики"

Режим отображения параметров "Таблица"

Управление ИМ

Управление исполнительными механизмами диагностируемой системы для проверки их работоспособности или адаптации. В режиме управления исполнительными механизмами экран программы разделен на 2 части. Слева выводится список доступных ИМ, справа - управление выбранным ИМ и вспомогательная информация, включая условия, которые необходимо соблюдать для управления выбранным ИМ.

Пример управления ИМ, двигатель ЯМЗ-651, ЭБУ EDC7UC31

Пример управления ИМ, двигатель ЯМЗ-536, ЭБУ EDC7UC31

Режим "Спец. функции"

Предназначен для выполнения специальных функций для выбранной диагностируемой системы: адаптации, сброс адаптаций, перекодировки и т.д. В режиме выполнения специальных функций экран программы разделен на 3 части. Слева выводится список доступных функций, справа - подробная информация по выбранной функции, условия выполнения, кнопки запуска и прерывания выполнения выбранной функции. В нижней части экрана выводится текстовая информация непосредственно процесса выполнения выбранной функции, включая результат выполнения.
