TCE 4550
Теперь эта модель стенда производится под брендом BEISSBARTH Роботизированный электромеханический станок. Инвертерное управление приводами бортировочных механизмов обеспечивает уникальную точность и безопасность работы. Ввод параметров диска про...
Подробное описаниеТовар снят с продажи
Обратитесь к нам, и мы подскажем, чем заменить эту модель.
+7 (812) 336-22-14
Преимущества и специальные предложения
Роботизированный электромеханический станок. Инвертерное управление приводами бортировочных механизмов обеспечивает уникальную точность и безопасность работы. Ввод параметров диска производится с использованием лазерных указателей, после чего бортировка колеса производится в автоматизированном режиме. Фиксация колеса – за центральное отверстие.
![4550-1.jpg 4550-1.jpg](https://astrade.storage.yandexcloud.net/medialibrary/6ba/6ba88791f54a9e466d05ecaafdfba0aa.jpg)

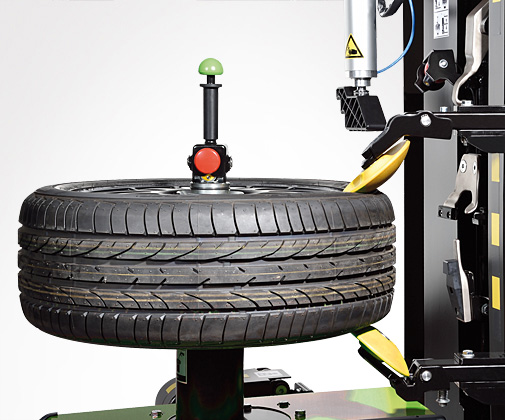

1. Точное позиционирование отжимных дисков
- Двусторонний отжим борта
- Прочная и надежная конструкция отжимных устройств
- Инвертерный привод
- Эффективная форма захвата для работы без повреждений шины и диска
- Удобное штатное расположение отжимных роликов, не мешающих работе с колесом
![4550-2.jpg 4550-2.jpg](https://astrade.storage.yandexcloud.net/medialibrary/af6/af6dd26b95d03d63b95c51455953425d.jpg)

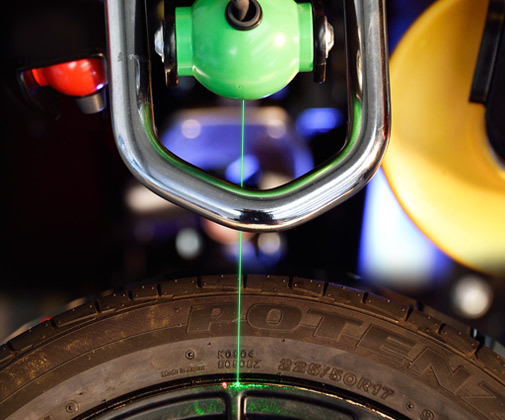

2. Настройка параметров колеса с использованием лазерных указателей
- Две независимых лазерных настройки – зелёная для указания диаметра диска и красная для установки ширины колеса.
- Оперативное и удобное управление
![4550-3.jpg 4550-3.jpg](https://astrade.storage.yandexcloud.net/medialibrary/8ff/8ff9dedb5d3688d8f4a7177e7292412b.jpg)

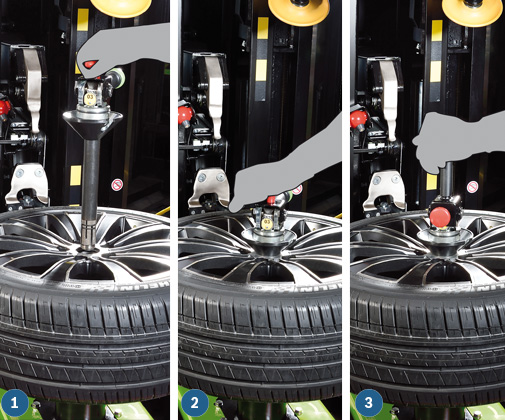

3. Позиционирование колеса центрирующим зажимом
- Удобная и точная система фиксации
- Надежная механическая система, простая в обслуживании
- Быстрее и безопаснее любой автоматической системы фиксации диска
- Состояния зажима (зафиксировано/снято) надежно идентифицируется цветом фиксатора (зеленый/красный)
![4550-4.jpg 4550-4.jpg](https://astrade.storage.yandexcloud.net/medialibrary/d59/d59d956a1e592be699d8954d649fbcd2.jpg)

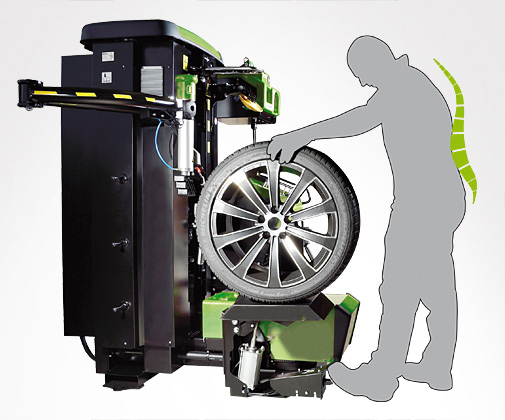

4. Встроенный подъемник колеса
- Обеспечивает удобство работы оператора и снимает с него нагрузку, увеличивая производительность поста
- Простая надежная конструкция для точного позиционирования колеса
- Грузоподъемность – до 80 кг
![4550-5.jpg 4550-5.jpg](https://astrade.storage.yandexcloud.net/medialibrary/703/7031704ff24a84f982e6d36da8ad6afc.jpg)

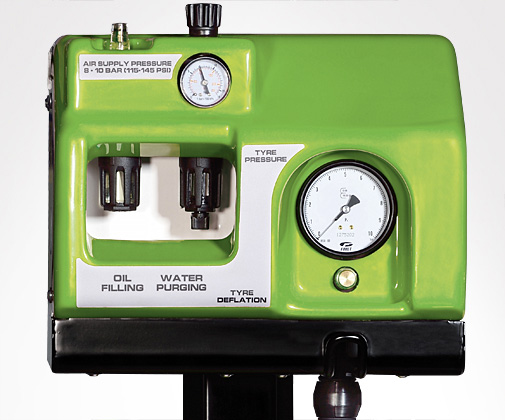

5. Выделенный блок пневматики
- Удобный пневматический блок для контроля состояния пневмосистемы и линии накачки колес
- Регулятор давления, большой манометр подкачки и удобный доступ к емкости с пневматическим маслом
- Удобное расположение шланга подкачки колес
![4550-6.jpg 4550-6.jpg](https://astrade.storage.yandexcloud.net/medialibrary/3f4/3f490cc30a97ae7a53644ba261e65205.jpg)

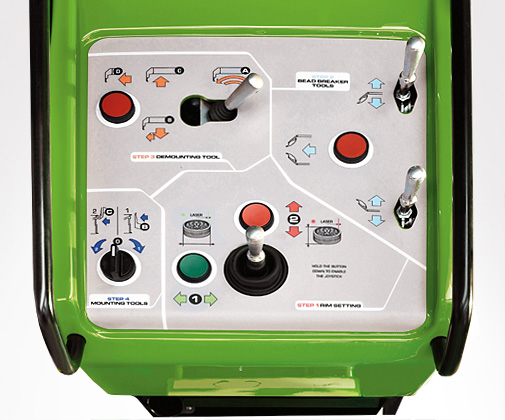

6. Консоль управления
Джойстики, кнопки и переключатели позволяют быстро и интуитивно управлять процедурой обслуживания колес.
![4550-7.jpg 4550-7.jpg](https://astrade.storage.yandexcloud.net/medialibrary/c54/c546142be09fe07917d41ae4e84c34e4.jpg)

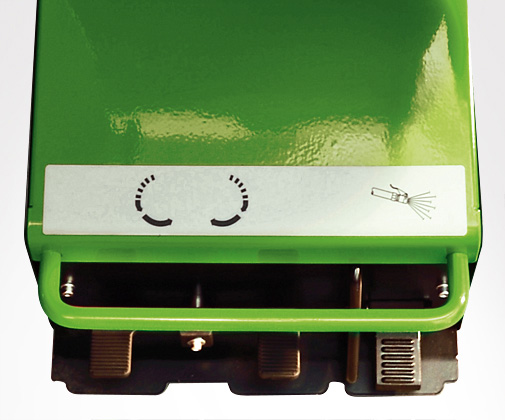

7. Педали управления
Управление вращением стола и подкачкой производится с педального узла.
![4550-8.jpg 4550-8.jpg](https://astrade.storage.yandexcloud.net/medialibrary/93d/93d9247a53ad3e606d7075c87ae728d7.jpg)

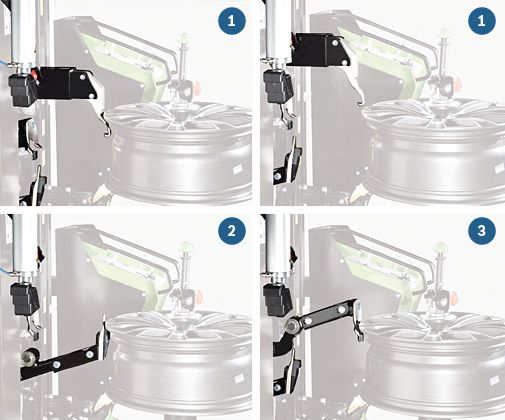

8. Эффективная работа отжимных устройств
Абсолютная безопасность диска и покрышки.
- Работа с закраиной шины без применения монтажки
- Автоматически выдвигающиеся инструменты для работы с нижним и верхним бортом покрышки
- Точное позиционирование съемных лап и роликов относительно диска
![4550-9.jpg 4550-9.jpg](https://astrade.storage.yandexcloud.net/medialibrary/49c/49cffdeec0606b5cf9d18ebbde2b8887.jpg)

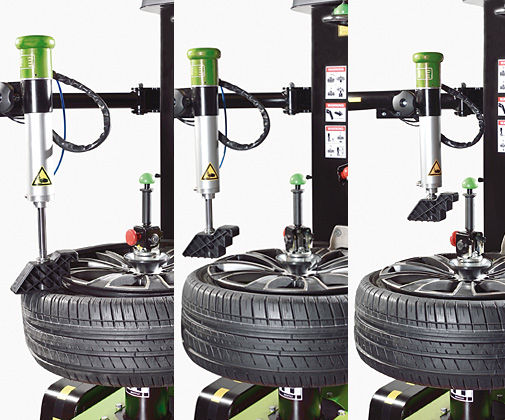

9. Устройство отжима и удержания борта
Абсолютная безопасность диска и покрышки.
- Помогает оператору удерживать борт покрышки (особенно у низкопрофильных шин) при монтаже на диск
- Автоматически отводится в боковое положение, облегчая работу с диском
![4550-10.jpg 4550-10.jpg](https://astrade.storage.yandexcloud.net/medialibrary/fae/fae19368b28193c3d8304f0344e0eaeb.jpg)

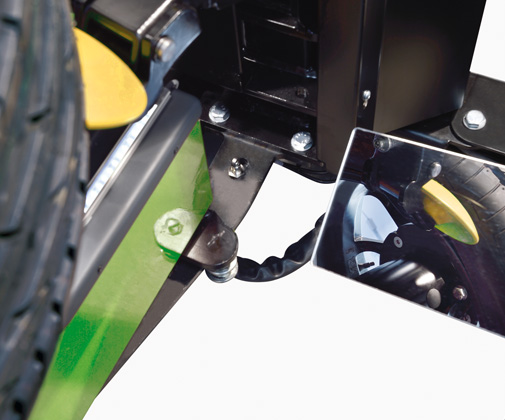

10. Встроенная подсветка и зеркало
Абсолютная безопасность диска и покрышки.
Для упрощения работы с нижним бортом покрышки
Работа на станке
Пример работы на шиномонтажном станке
Технические характеристики
Питание: | 230 V 1ph 50 – 60 Hz |
Пневматическое давление: | 8 – 10 Bar |
Диаметр обода колеса: | 12” – 30” |
Максимальный диаметр колеса: | 1 200 мм (47”) |
Ширина колеса: | до 16” |
Количество скоростей: | 2 скорости |
Скорость вращения: | 7 – 16 об/мин |
Усилие отжима борта (каждого из роликов): | 14,406 Н |
Диапазон захвата отжимных дисков: | 670 мм (26‘‘) |
Грузоподъемность лифта колес: | 80 кг |
Габариты
Ширина: | 1880 мм |
Высота: | 1750 мм |
Глубина: | 1850 мм |
Вес: | 600 кг |
