Hunter WA310/20LE-221ML1

Артикул: WA310/20LE-221ML1

Hunter WA310/20LE-221ML1

Расширенная поддержка:

  • Выезд специалиста
  • Квалифицированная поддержка онлайн
  • Горячая телефонная линия
  • Удаленное подключение для настройки и диагностики
  • Наличие запчастей
  • Обучение и помощь в вводе в эксплуатацию
  • Монтаж
Описание
Отзывы
Вопросы и ответы
Документация

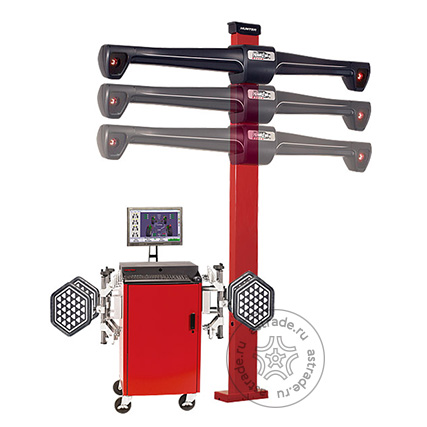

Hunter WA310/20LE-221ML1 - Компьютерный стенд регулировки углов установки колес на основе 3D измерительной системы HawKeye.

Кабинет мобильный экономичный; ОС Windows; WinAlign Elite, WebSpecs, Photo/Video опция; Монитор LCD 21.5" с креплением; Принтер цветной; Мульти-D, две камеры, механический лифт, гексагональные мишени, адаптеры колесные 10-24,5"; Круги поворотные.

Состав стенда

Датчики Hawkeye HS221ML1E

Исполнение с ручным приводом траверсы видеокамер. Диапазон перемещения траверсы составляет 1143 мм при отсутствии кронштейнов хранения адаптеров и мишеней на колонне или 990 мм при их установке. Возможна совместная работа с любым типом WA кабинетов. Крепление стационарного кабинета на колонну не предусмотрено.

Используют Мульти-D технологию моделирования для получения точных измерений.

HS221 cameras.jpg

2 цифровые видеокамеры высокого разрешения непрерывно контролируют положение колесных мишеней в пространстве и обеспечивают мгновенную обработку получаемых данных и передачу результатов в консоль стенда.


4 стандартные мишени:

  • Имеют небьющиеся отражатели и ударопрочные корпуса;
  • Не имеют электроники и не требуют калибровки.

4 самоцентрирующихся колесных адаптера с рабочим диапазоном от 10” до 24,5”.

Примечание: Для обслуживания колесных дисков диаметром до 28” требуются расширители 20-1792-1.


4 кронштейна хранения колесных адаптеров с мишенями для монтажа на колонну, кабинет или стену (требуется комплект 20-2187-1), ножничный подъемник или стойки 4-х стоечного подъемника.


Режимы измерений:

  • «Базовая плоскость» - УУК автомобиля определяются относительно плоскости параллельной путям подъемника/ямы;
  • «Текущая плоскость» - УУК автомобиля определяются относительно плоскости образуемой мишенями.

Способы компенсации биений:

  1. Прокатывание – быстрая процедура с дополнительной функцией контроля грубых ошибок;
  2. Подъем осей – используется при невозможности или затруднении в выполнении прокатывания автомобиля или при регулировке «без колес». Мишени могут быть скомпенсированы в любом порядке.

Кабинет WA310E


Мобильный экономичный с металлическим верхом.


Фиксатор педали тормоза.


Фиксатор рулевого колеса.


Монитор LCD 21.5”

Формат изображения 16:9. На экране отображаются дополнительные функции широкоэкранной версии ПО WinAlign. Комплект крепления к кабинету включен.



Принтер

Цветной струйный.


Компьютер с ПО WinAlign Элит

В комплектацию входят:

  • Стандартная конфигурация компьютера;
  • Клавиатура с защитной плёнкой (рус./англ. язык);
  • Мышь оптическая;
  • 2 года бесплатных обновлений спецификаций автомобилей.
  • Диски ПО WinAlign Элит установочные;
  • Электронные ключи доступа;
  • Доступ WebSpecs;
  • DVD-Photo/Video опция;
  • Руководство пользователя;
  • Лицензия на использование ОС Microsoft Windows.

ПО WinAlign имеет крупнейшую базу данных спецификаций автомобилей c возможностью ее пополнения через Интернет (WebSpecs) и множество запатентованных функций регулировки и повышения производительности:


ExpressAlign® – Позволяет выполнять регулировку каждого автомобиля наиболее рационально. Анализирует полученные измерения и предлагает оптимальную последовательность действий с наименьшим количеством требуемых шагов.


WinToe® – Гарантирует правильное положение рулевого колеса без повторных регулировок и использования фиксатора руля. Регулировка схождения осуществляется по диаграммам «рулевых тяг»!!! и может выполняться с вывешенной осью.


База данных инструментов и регулировочных комплектов – Упрощает подбор необходимых для регулировки каждого автомобиля инструментов и комплектов и экономит требуемое для этого время.


Виртуальный вид – Наглядно представляет УУК автомобиля на трехмерной модели в режиме реального времени.


Fast caster/SAI – Позволяет получить данные по продольному, поперечному наклонам поворотного шкворня и прилежащему углу за одно измерение.


CAMM® (Монитор перемещения рычагов подвески) – Обеспечивает быструю и эффективную регулировку подвески на двойных поперечных рычагах с регулировочными шайбами, двойными эксцентриками или пазами. Пошаговые иллюстрации позволяют сделать все с первого раза.


Shim-Select® II – Быстро рассчитывает правильное положение шайбы переменной толщины, в зависимости от типа, для одновременной регулировки развала и схождения задних колес автомобиля. Не нужно обращаться к запутанным диаграммам и таблицам.


Регулировка без колес – Ускоряет процесс регулировки в случаях с ограниченным или неудобным доступом к регулировкам с установленным колесом.


ABC® (Автоматический калькулятор втулок) – Определяет размер и положение втулки для одновременной регулировки развала и продольного наклона передних колес пикапов/фургонов без затрат времени на нулевую втулку.


Измерение высоты посадки – Поддерживает автоматический ввод данных двумя способами:

  1. С помощью мишеней высоты посадки 20-2050-1 (высота отображается в реальном времени);
  2. С помощью электронного измерителя, встроенного в пульт ДУ.

Измерение симметрии – Обеспечивает мгновенный доступ к данным по симметрии и смещению осей для определения необходимости выполнения кузовного ремонта или выявления факта восстановления после аварии.


WinAlign Tuner™ – Помогает выполнять настройку подвески автомобилей с модифицированной ходовой частью.
Примечание: Требуется комплект ПО 20-2004-1. Дополнительно рекомендуются дистанционный индикатор 30-418-1-X-XF и Bump Steer комплект лебедки 20-2011-1.


Видеобиблиотека – включает более 300 видеороликов, охватывающих все аспекты развал-схождения. Помогает при общении с клиентами, позволяет разобраться с необычными проблемами, делает механика более компетентным.


Режим осмотра «Укажи и щелкни» – Позволяет, используя более 4000 фотографий и иллюстраций, упростить инспекцию подвески и рулевого управления автомобиля.


Автоматическое распознавание вывешивания оси


Распечатка данных – Помогает показать клиенту с помощью подробных цветных распечаток результат проделанной работы, а также объяснить о необходимости замены деталей и проведения ремонта.


CodeLink™ – Быстро и легко перенастраивает датчик угла положения рулевого колеса в соответствии с требованиями OEM для корректной работы системы стабилизации курсовой устойчивости.


Ассистент заезда - Позволяет безопасно и легко спозиционировать автомобиль на подъемнике/яме без посторонней помощи. Видеоинформация с веб-камеры выводится на экран монитора.

Примечание: Требуется веб-камера.


TouchRemote™ – Позволяет с помощью Apple iPhone, iPod touch и iPad устройств дистанционно работать с WinAlign, обеспечивая:

  • Отображение значений УУК в реальном времени;
  • Контроль и управление WinAlign;
  • Возможность просмотра регулировочных иллюстраций и изображений.

Примечание: Требуется к-т 20-2477-1, WinAlign 11.1 и бесплатное приложение "HunterTouchRemote" с iTunes®. Компьютер должен быть оснащен Wi-Fi адаптером.
