Автоматизированные балансировочные станки WBE (4230, 4240, 4245, 4440, 4445)
Автоматическое распознавание схемы и места установки грузов: ввод данных за 3 секунды; Автоматическое измерение ширины диска (сонаром в моделях WBE 4240, 4245, 4440, 4445, второй электронной линейкой - в моделях WBE 4230, 4235, 4430, 4435) Быстрое измерение дисбаланса и быстрое автоматическо...
Подробное описаниеВсе комплектации
Стоимость | Наличие | Особенности | Автозажим | Монитор |
|
||||
|
||||
|
||||
|
Лазер, подсветка | |||
|
||||
|
||||
|
Лазер, подсветка | |||
|
✔ | |||
|
✔ | |||
|
✔ | |||
|
✔ | |||
|
✔ | ✔ | ||
|
✔ | ✔ |
Преимущества и специальные предложения
- Автоматическое распознавание схемы и места установки грузов: ввод данных за 3 секунды;
- Автоматическое измерение ширины диска (сонаром в моделях WBE 4240, 4245, 4440, 4445, второй электронной линейкой - в моделях WBE 4230, 4235, 4430, 4435)
- Быстрое измерение дисбаланса и быстрое автоматическое торможение колеса: полный цикл за 6 секунд;
- Удержание колеса в месте установки груза электронным тормозом;
- Автоматическая фиксация линейки с грузом в месте установки грузика исключает ошибку оператора;
Все комплектующие — конусы и механические зажимы — произведены немецкой компанией Haweka, чья продукция является эталоном в классе аксессуаров балансировочных станков.
Функциональные возможности
- Поддержка настроек нескольких операторов;
- 5 программ для мотоциклетных колёс;
- 5 специальных программ ALU;
- Система ALUDATA с автоматическим вводом параметров желаемого положения груза (диаметра и расстояния), а также автоматической фиксацией линейки в нужной плоскости при установке груза;
- 11 различных программ балансировки под разные типы дисков;
- Быстрый доступ к точным результатам измерения без округления;
- Программа сокрытия груза за спицы диска и функция делений грузов;
- Оптимизация взаимного положения колеса и шины для минимизации дисбаланса;
- Различные варианты статической и динамической балансировки;
- Функции самодиагностики и самокалибровки;
- Возможность выбора положения колеса при установке набивного груза ("на 12 / 3 / 6 часов")
- Различные варианты установки самоклеящихся грузов:
- при помощи электронной линейки – вкладывая груз в зажимной механизм линейки,
- вручную в положении колеса "на 12 / 3 / 6 часов" (по выбору пользователя).
Быстрый доступ
Стенды Bosch WBE серии 42XX и 44XX имеют систему автоматического распознавания программы балансировки.
Для начала работы оператор просто указывает плоскости, в которых планируется установка груза. В зависимости от количества точек измерений стенд распознает следующие популярные схемы установки грузов:

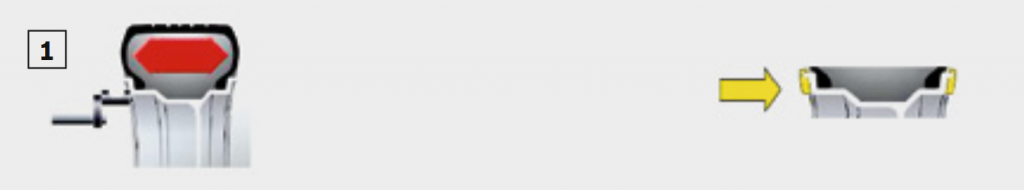

Одна точка ⇒ стандартная программа набивных грузов
![alusel1.png alusel1.png](https://astrade.storage.yandexcloud.net/medialibrary/6b8/6b863e4e34e68fce78ac220fb3bcc581.png)

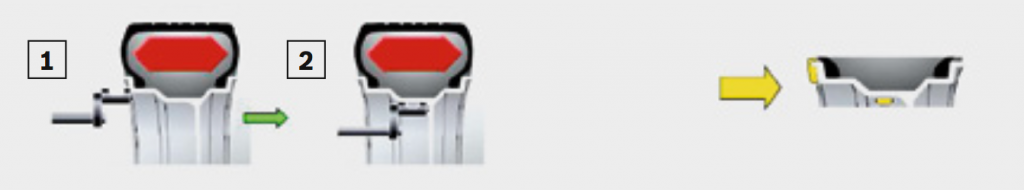

Две точки ⇒ 1 набивной + 1 самоклеющийся груз (программа Alu3):
![alusel2.png alusel2.png](https://astrade.storage.yandexcloud.net/medialibrary/fae/fae74f2a096a31de0f8997b17c9e65e7.png)

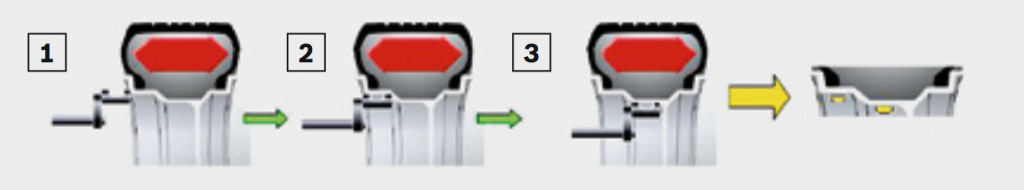

Три точки ⇒ 2 самоклеющихся груза (программа Alu2):
![alusel3.png alusel3.png](https://astrade.storage.yandexcloud.net/medialibrary/dd7/dd74259da01a2bc3c2443335ee4a5b6e.png)
Быстрое измерение
Пример работы с литым диском:
![wbe4430ft8.png wbe4430ft8.png](https://astrade.storage.yandexcloud.net/medialibrary/4db/4db9ff3c21feb90c2b3c41802c9531a5.png)

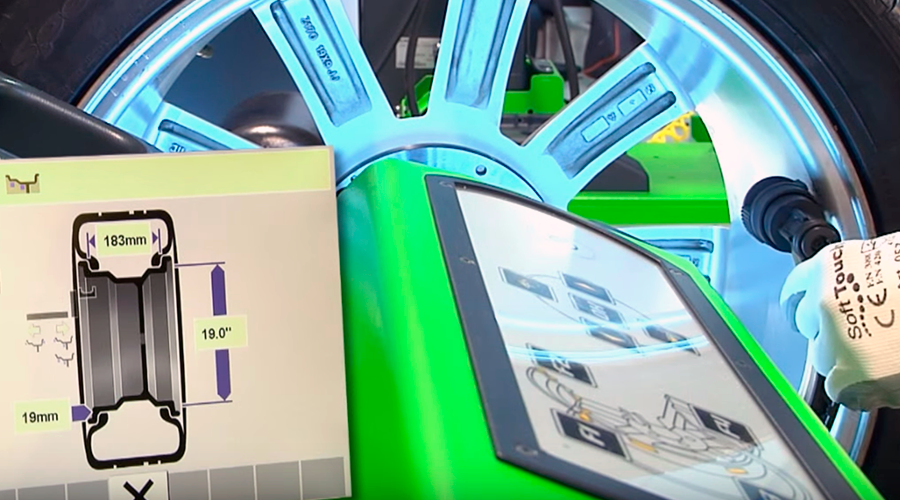

Шаг 1
Электронной линейкой указываем положения установки грузов.
![wbe4435f19.png wbe4435f19.png](https://astrade.storage.yandexcloud.net/medialibrary/da2/da2c0650a277e02e47be051fb2b3c379.png)

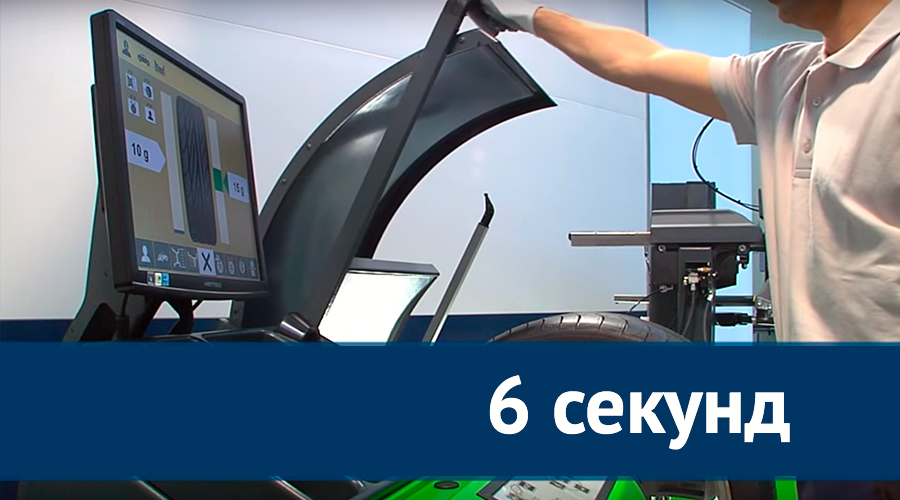

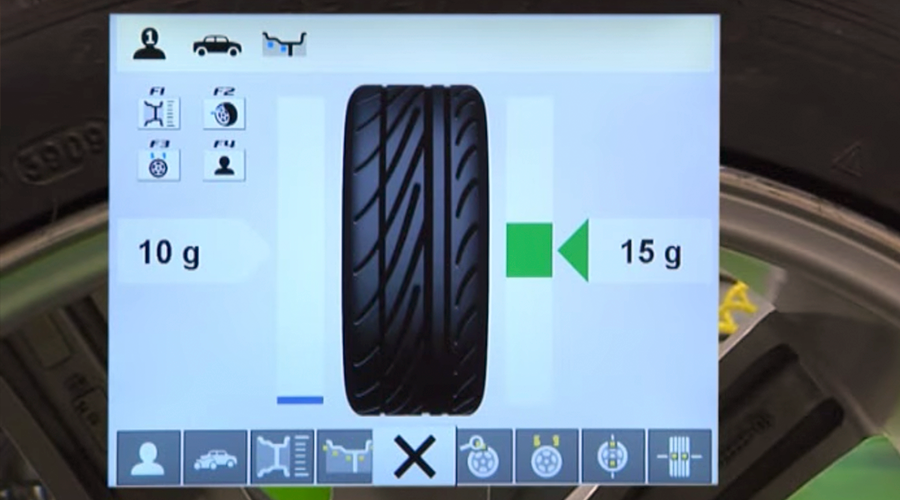

Шаг 2
Закрываем кожух.
Полное измерение вместе с раскруткой и торможением колеса занимает 6 секунд.
![wbe4430ft18.png wbe4430ft18.png](https://astrade.storage.yandexcloud.net/medialibrary/c00/c00dc45500bc886aea47437e96a4ae5f.png)

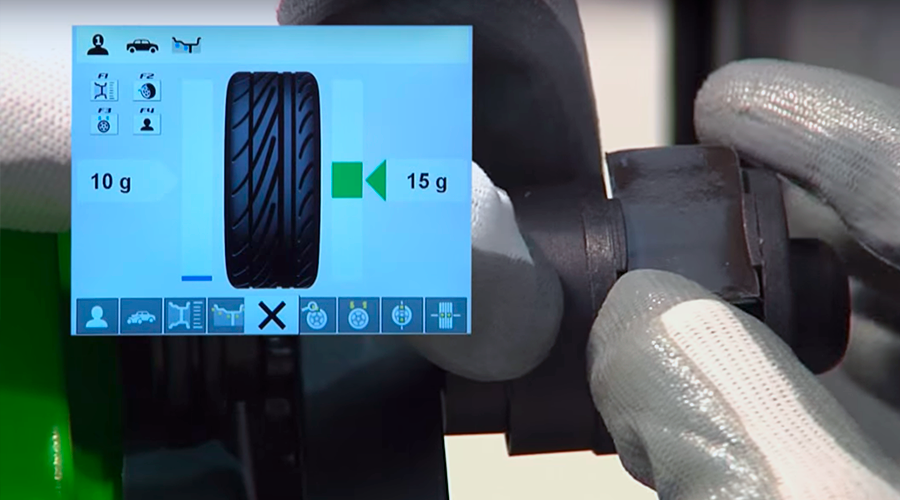

Шаг 3
Колесо фиксируется в положении, соответствующем установке груза.
![wbe4435f20.png wbe4435f20.png](https://astrade.storage.yandexcloud.net/medialibrary/3b9/3b9db6b51e0ba6ea28c327be95445fa5.png)

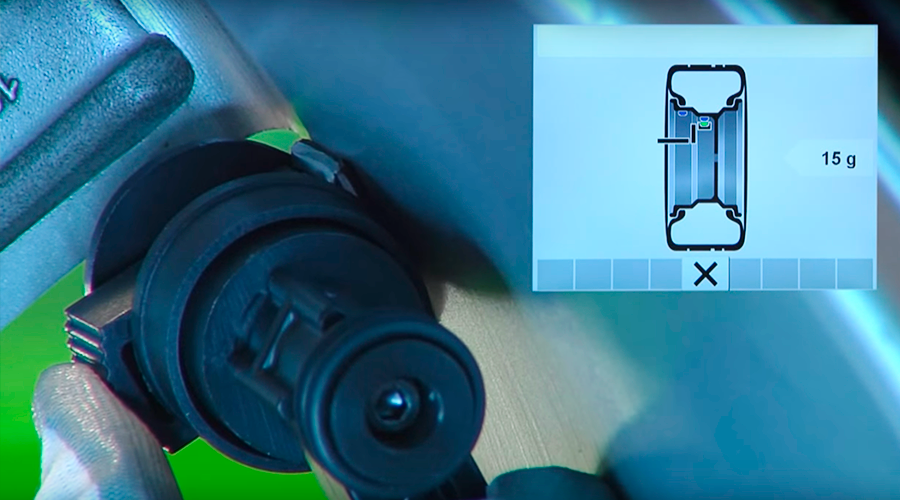

Шаг 4
Вкладываем груз в линейку, удобно фиксируя его подпружиненным механизмом.
![wbe4435f21.png wbe4435f21.png](https://astrade.storage.yandexcloud.net/medialibrary/010/010df261e1b4a165518b4fc146c0c6da.png)

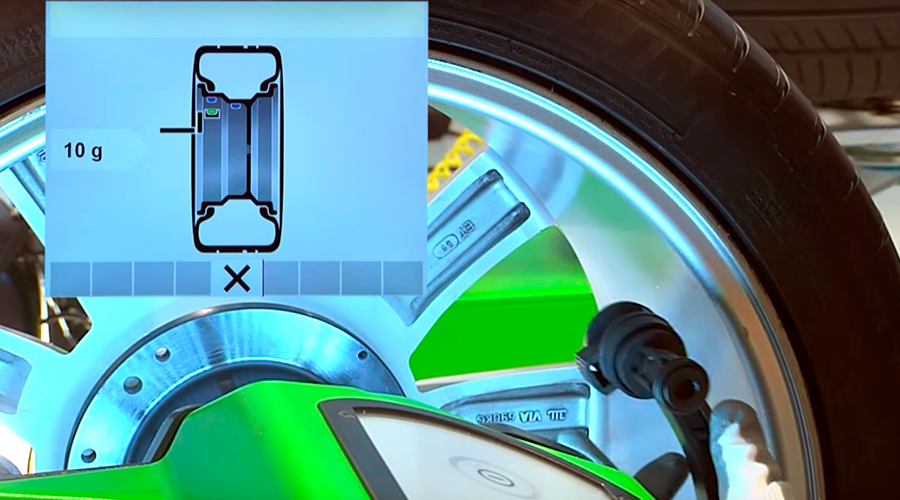

Шаг 5
Выдвигаем линейку. Стенд автоматически остановит ее в положении, соответствующем месту установки грузика. Прикладываем линейку к диску, приклеивая груз.
![wbe4430ft10.png wbe4430ft10.png](https://astrade.storage.yandexcloud.net/medialibrary/ead/ead59b98a8796fde3683b64ff39d4508.png)

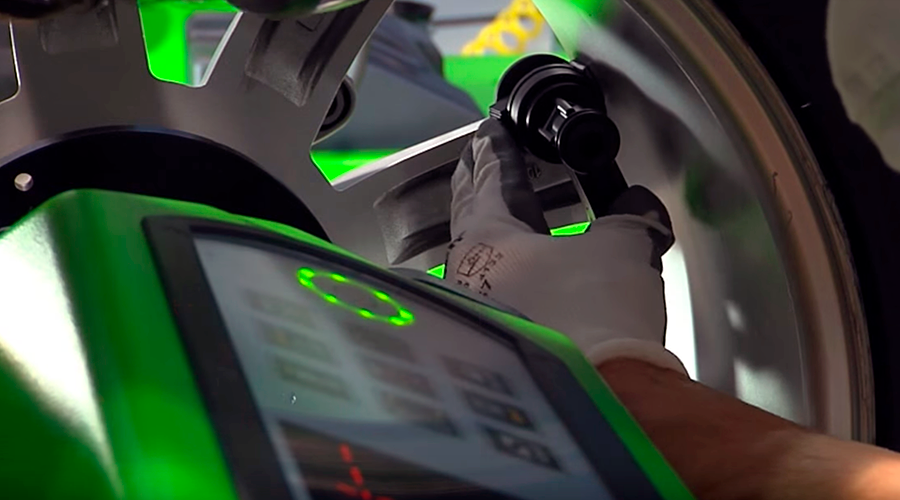

Шаг 6
Доворачиваем колесо и аналогичным образом крепим второй груз. Колесо отбалансировано.
Для балансирования следующего колеса из комплекта повторный ввод параметров не требуется.
После окончания работы с комплектом оператор переходит в режим ввода параметров нового колеса нажатием горячей клавиши на панели станка. Таким образом, полный цикл балансирования комплекта колес может быть произведен всего в одно касание клавиатуры стенда.
![wbe4230ft2.png wbe4230ft2.png](https://astrade.storage.yandexcloud.net/medialibrary/1ff/1ffc7136b1639fb34b762bb573b64771.png)
Все операции на станках с индикаторным дисплеем производятся полностью аналогичным образом.
Технические характеристики
Диаметр диска * | 12” — 30” |
Ширина колеса ** | 1” — 21” |
Максимальный диаметр шины | 1200 мм |
Максимальный вес колеса | 80 кг |
Частота вращения | 218/262 об/мин |
* — диаметр диска, измерение которого поддерживается электронной линейкой
** — для установки и измерения параметров некоторых дисков с большим вылетом (ET) и особо большой шириной диска может потребоваться проставочная шайба или иные дополнительные аксессуары.
При невозможности использования электронной линейки из-за габаритов диска — возможен ввод параметров вручную.
Сравнительные габариты
WBE 4230 | WBE 4235 | WBE 4430 | WBE 4435 | |
Ширина | 1265 мм | 1265 мм | 1265 мм | 1265 мм |
Высота | 1680 мм | 1680 мм | 1680 мм | 1680 мм |
Глубина | 1380 мм | 1450 мм | 1380 мм | 1450 мм |
Вес | 163 кг | 175 кг | 186 кг | 199 кг |
Комплекты дооснащения:
Станки серии WBE 4230 / WBE 4235 / WBE 4430 / WBE 4435 могут быть дооснащены комплектом светодиодной подсветки и лазерного указания положения груза (комплект S10):
![wbe4230ft7.png wbe4230ft7.png](https://astrade.storage.yandexcloud.net/medialibrary/d3b/d3b244adfa3896914a28b4e1cd12b78f.png)

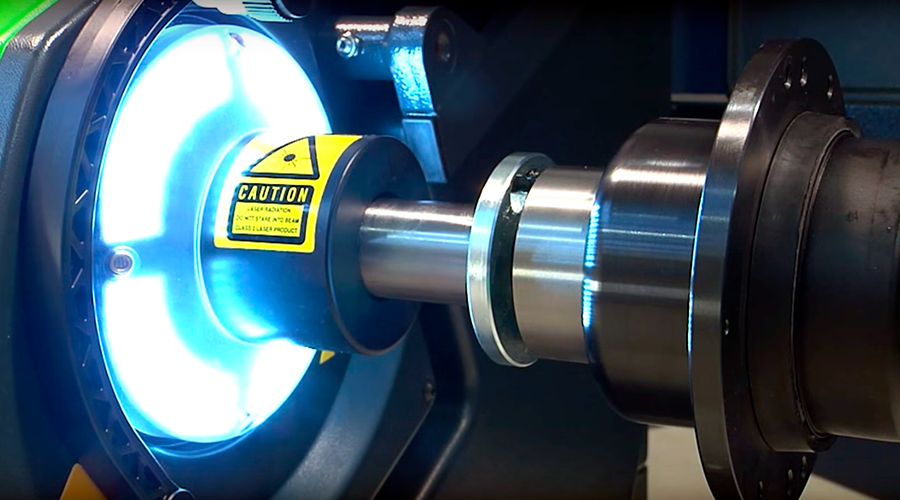

Светодиодное кольцо
Освещение рабочей зоны внутри колеса на 360° — включается автоматически в соответствующих режимах работы.
![wbe4430ft12.png wbe4430ft12.png](https://astrade.storage.yandexcloud.net/medialibrary/9de/9de3fb2c62ddafc9844d180828f2d5ff.png)

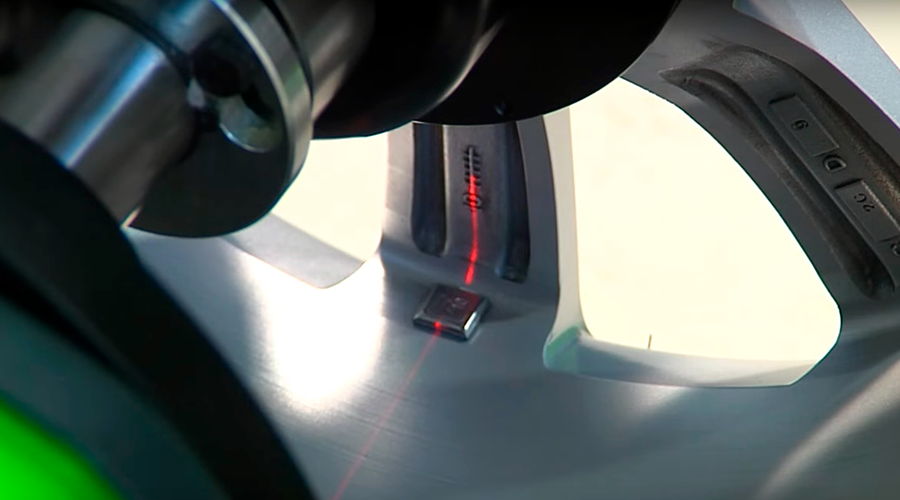

Лазерный указатель
Используется при традиционной установке груза "на 12", "на 3" или "на 6 часов" (по выбору пользователя). Включается автоматически при фиксации колеса в точке установки груза.
![wbe4230ft4.png wbe4230ft4.png](https://astrade.storage.yandexcloud.net/medialibrary/197/197c4ee04621be69e83e653ab6416bde.png)

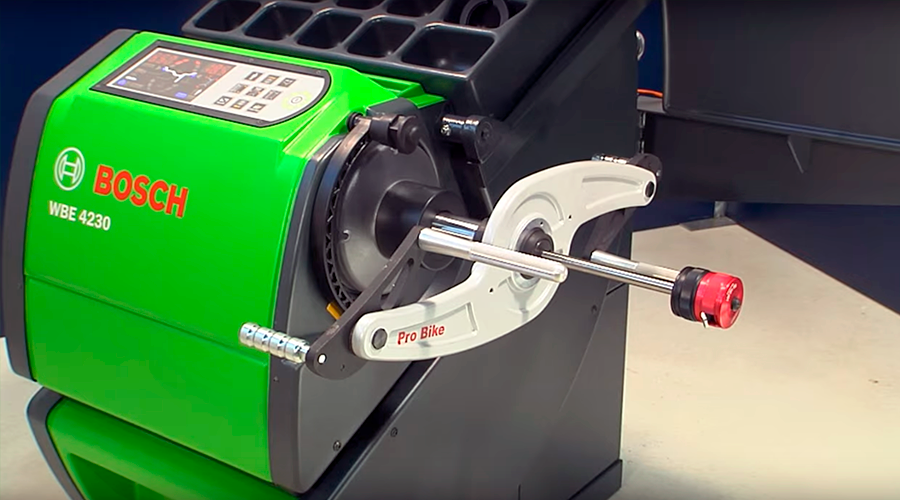

Адаптеры для установки колес
Bosch и Haweka предлагают огромный выбор адаптеров для установки колес мотоциклов, спортивных автомобилей, дисков с нестандартными размерами центральных отверстий, а также фланцевых, вариаторных и иных адаптеров.
