АВТОАС-ЭКСПРЕСС 2МК3

"АВТОАС-ЭКСПРЕСС 2МК3" - двухканальная USB-приставка (мотор-тестер) предназначена для оперативной диагностики систем зажигания всех типов, датчиков и исполнительных механизмов системы управления двигателем, а также для экспресс-оценки состояния механики ДВС. USB-прис...

Подробное описание
Выберите подходящую модель в таблице

Все комплектации

Стоимость Наличие Особенности
+ емкостный и индуктивный датчики

Преимущества и специальные предложения

"АВТОАС-ЭКСПРЕСС 2МК3" - двухканальная USB-приставка (мотор-тестер) предназначена для оперативной диагностики систем зажигания всех типов, датчиков и исполнительных механизмов системы управления двигателем, а также для экспресс-оценки состояния механики ДВС.

USB-приставка "АВТОАС-ЭКСПРЕСС 2МК3" является развитием серии популярных приборов "АВТОАС-ЭКСПРЕСС", отличающихся надежностью, высокой помехоустойчивостью и исключительной простотой использования.

Работа с "АВТОАС-ЭКСПРЕСС 2МК3" максимально автоматизирована, что позволяет сосредоточиться на поиске неисправности автомобиля, а не тратить время на сложное подключение и управление программой, как в случае использования многоканальных мотор-тестеров или специализированных автомобильных осциллографов. "АВТОАС-ЭКСПРЕСС 2МК3" не требует настройки, обеспечивает автоматическую синхронизацию сигналов, позволяет сохранять снятые сигналы для последующего просмотра.


Программа USB-приставки "АВТОАС-ЭКСПРЕСС 2МК3" содержит справочную информацию с примерами сигналов и инструкциями по подключению и проведению диагностики.

USB-приставка "АВТОАС-ЭКСПРЕСС 2МК3" предназначена для использования на станциях технического обслуживания, в автохозяйствах, владельцами автомобилей.

"АВТОАС-ЭКСПРЕСС 2МК3" может использоваться с ноутбуком, планшетом или настольным компьютером под управлением ОС Windows 7 / 8 / 10.

Диагностика при помощи бесконтактных экспресс-датчиков

"АВТОАС-ЭКСПРЕСС 2МК3" позволяет быстро, просто и достоверно оценить состояние компонентов системы зажигания (катушек зажигания, высоковольтных проводов, свечей зажигания), проверить сигналы управления форсунками, РХХ, исправность выпрямительного моста генератора.

Для съема сигналов используются штатные емкостный и индуктивный экспресс-датчики.


Съем сигнала вторичной цепи зажигания автомобиля Subaru с помощью емкостного экспресс-датчика.


Cигнал вторичной цепи зажигания.


Контроль длительности импульсов впрыска форсунки с помощью емкостного экспресс-датчика.


Сигнал импульса впрыска форсунки.


Проверка исправности выпрямительных диодов генератора с помощью индуктивного экспресс-датчика.


Сигнал диодов генератора.


Диагностика при помощи щупов-делителей напряжения

В "АВТОАС-ЭКСПРЕСС 2МК3" используются 2 штатных щупа-делителя напряжения, при помощи которых контролируются сигналы: управления форсунками, первичной цепи зажигания, ДПКВ, ДПРВ, ДМРВ (MAF), ДАД (MAP), дроссельной заслонки (ДПДЗ), датчиков кислорода, датчиков с частотным выходом, регулятора холостого хода, сигналы ШИМ.

Для работы с датчиками и исполнительными механизмами в программе "АВТОАС-ЭКСПРЕСС 2" реализованы различные специальные режимы с настройками под конкретные сигналы.

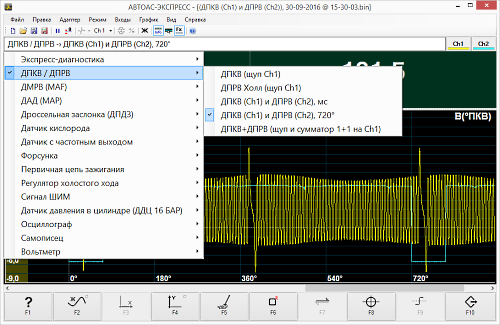

Выбор режима в программе "АВТОАС-ЭКСПРЕСС 2"

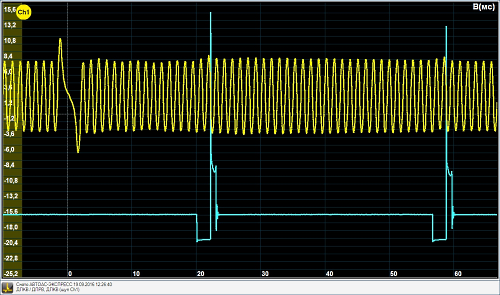

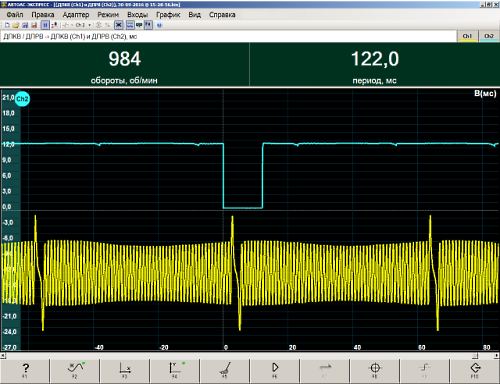

ДПКВ и ДПРВ

Сигнал управления форсункой и первичная цепь зажигания

ДПКВ и первичная цепь зажигания

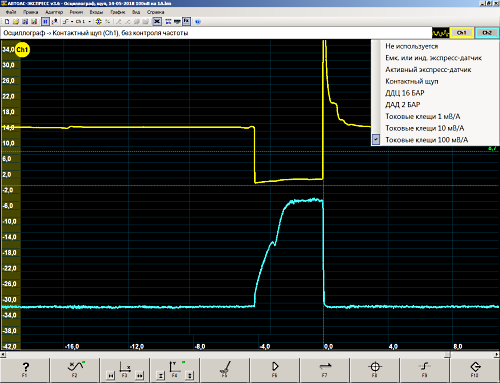

Напряжение и ток в цепи управления форсункой. Токовые клещи CP-10. Предел 20 A (100 мВ/А).

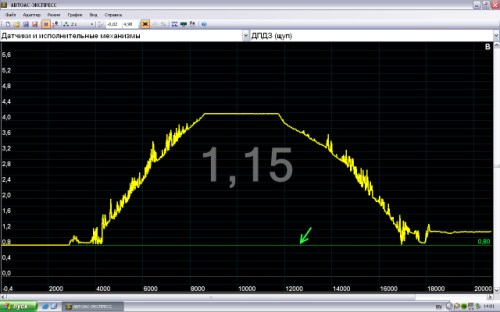

Датчик положения дроссельной заслонки (ДПДЗ)

Сигнал ДМРВ при резком открытии дросселя

Датчик с частотным выходом

Сигнал управления форсункой. Внизу график изменения длительности сигнала управления форсункой.

Сигналы управления "моментным" РХХ

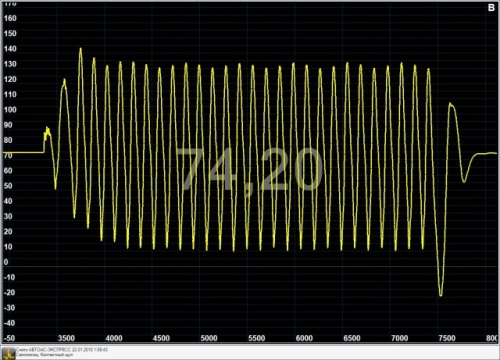

Первичная цепь контактной системы зажигания

Режим "Самописец". Пример записи сигнала "Тульского" пьезо-датчика в режиме стартерной прокрутки двигателя. "АВТОАС-ЭКСПРЕСС 2МК3" не требует дополнительного усиления сигнала.

Режим стартерной прокрутки ДВС

Основное назначение режима - экспресс-оценка равномерности компрессии в цилиндрах двигателя. Во многих случаях, наличие некоторых неисправностей в механической части двигателя можно вполне достоверно определять путем простого визуального анализа графика тока и/или напряжения стартерной прокрутки.

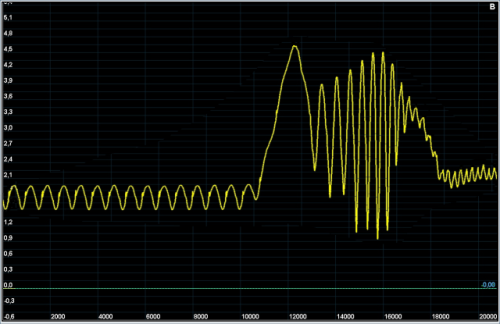

Напряжение и ток стартерной прокрутки. Стрелками указан момент сжатия в цилиндре с максимальной компрессией.

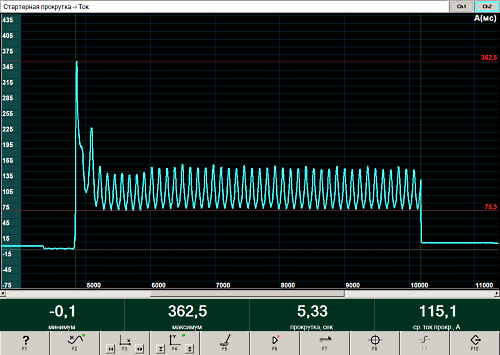

Ток стартерной прокрутки. Для регистрации тока используется бесконтактный датчик тока, типа «токовые клещи».

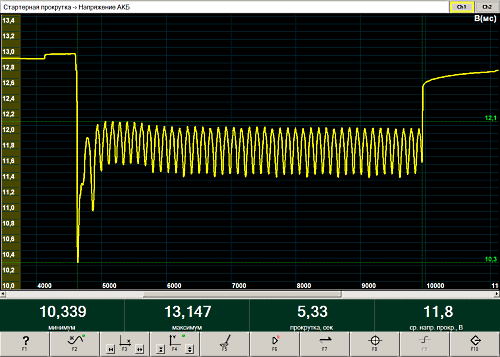

Напряжение на выводах АКБ во время стартерной прокрутки. Напряжение регистрируется с помощью штатного щупа из комплекта поставки.

Ток, потребляемый стартером, тем выше, чем большее сопротивление преодолевает стартер. Через 2...3 секунды после начала стартерной прокрутки, при выходе на стабильную частоту вращения коленчатого вала, максимальные значения тока соответствуют моментам максимального сжатия газа (компрессии) в отдельных цилиндрах двигателя. При этом, падение напряжения на АКБ (на внутреннем сопротивлении батареи) пропорционально току, потребляемому стартером: чем больше ток стартера в момент сжатия смеси в отдельном цилиндре, тем сильнее "просаживается" напряжение на выводах батареи.

Пульсации напряжения на выводах АКБ практически зеркально отображают форму изменения тока стартерной прокрутки. Это позволяет оценивать равномерность компрессии и без датчика тока, по графику напряжения АКБ.


Тест эффективности работы цилиндров

Тест эффективности цилиндров создан на основе известного теста CSS, Андрея Шульгина, и позволяет оценить вклад отдельных цилиндров в суммарный крутящий момент двигателя, на разных режимах работы.

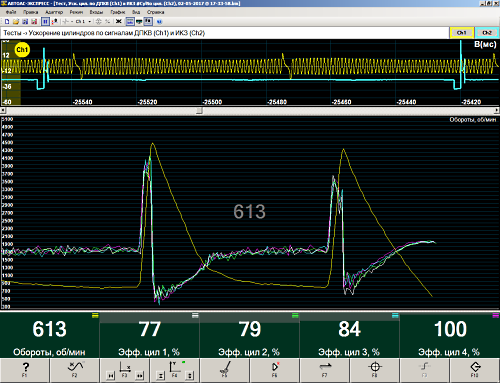

Тест эффективности цилиндров

Для упрощения настройки, тест эффективности представлен в виде нескольких режимов (тестов), с разными вариантами синхронизации, которые выбираются диагностом, в зависимости от особенностей конкретного ДВС.

По графикам ускорений отдельных цилиндров, отображаемых на экране разными цветами, диагност может оценить их работу на различных режимах двигателя: на холостом ходу; на повышенных оборотах; при быстром разгоне коленчатого вала, из-за резкого, полного открытия дросселя.

Тест эффективности цилиндров помогает выявить многие неисправности. Например, неисправная свеча, в одном из цилиндров, или неисправный высоковольтный провод, могут вызывать пропуски воспламенения смеси. На режиме холостого хода такие пропуски проявляются в виде не регулярных, коротких, но, при этом, больших «провалов» на графике ускорения данного цилиндра. В то же время, при резком открытии дросселя, график ускорения для данного цилиндра полностью «проваливается», относительно графиков исправно работающих цилиндров: неисправность в его цепи зажигания вызывает полное отсутствие воспламенения смеси в цилиндре, из-за значительного повышения давления. Напротив, в случае, если одна из топливных форсунок частично засорена, график цилиндра будет показывать постоянно заниженную, относительно других цилиндров, эффективность, как на режиме холостого хода, так и при «перегазовке»: обеднённая смесь воспламеняется и сгорает, но не может создать полноценный импульс крутящего момента.

Ниже приведен пример с «зависанием» выпускного клапана, после одного из резких разгонов коленчатого вала

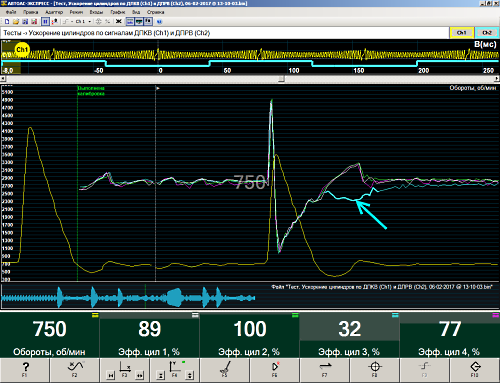

Пример. Выделен момент зависания выпускного клапана.

Для двигателей с механическим приводом дроссельной заслонки, тест эффективности работы цилиндров также дает возможность сравнения относительной компрессии.
