Launch X-861

Код товара: GL52212

Профессиональный 3D стенд для измерения и регулировки развала-схождения. Электролифт блока камер. Встроенная база данных.

Подробное описание
Дополнительная скидка по купону в корзине

Преимущества и специальные предложения

Launch X-861 - профессиональный 3D стенд для измерения и регулировки развала-схождения, современная и усовершенствованная модификация предыдущих: 712-й и 831-й моделей.

Интерфейс программы

Стенд позволяет выполнить измерение углов установки колес в режиме обычной и быстрой проверки.

В случае обычной проверки измеряются все углы, а также геометрия автомобиля.

Launch X-861 Screens

В случае быстрой проверки измеряются только углы развала и схождения. При этом стенд позволяет сразу приступить к измерению углов, без необходимости выбора автомобиля в базе (данные из базы можно подгрузить на любом этапе работы). Углы наклона, смещения и геометрия в «быстром режиме» не измеряются. При этом быструю проверку можно проводить прямо на полу, без компенсационных пластин и поворотных кругов.

Launch X 861 Screen

Гибкие настройки стенда позволяют механику использовать привычные ему единицы измерения, а также оптимизировать режимы управления стендом.

Launch X-861 Screens

Обширная база данных содержит нормативы по европейским, азиатским, американским и российским автомобилям.

Launch X 861 Screen

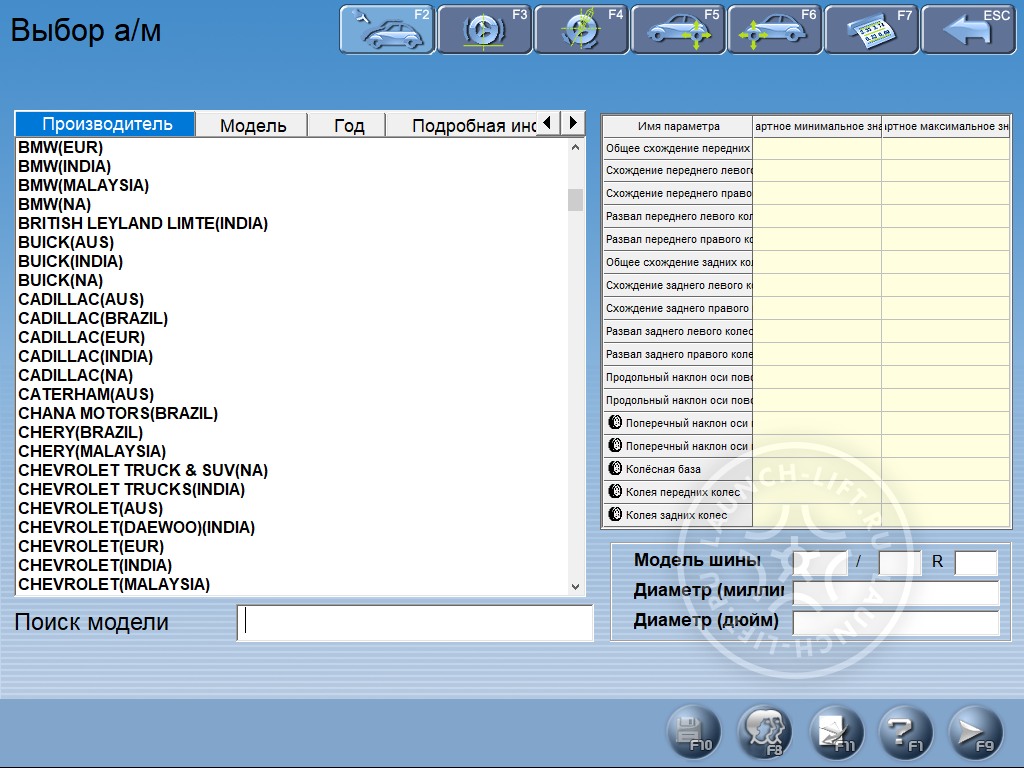

Работа с базой проста и понятна – выбираем Производителя, Модель, Год выпуска и комплектацию автомобиля.

Launch X-861 Screens

В окне спецификаций сразу показываются нормативные значения углов. В случае, если заводом-изготовителем предусмотрена регулировка параметра – рядом с ним показывается значок ключа .
Также в этом окне можно задать размерность шин.

Launch X 861 Screen

В случае, если производителем требуется измерение углов на загруженном автомобиле – стенд покажет схему и значения загрузки, а также требования по заправке бака.

Launch X-861 Screens
Launch X 861 Screen

Далее механик устанавливает мишени с колесными адаптерами на диски проверяемого автомобиля.


Launch X-861 Screens

Компенсация биений дисков и устранение последствий неточной установки колесных адаптеров производится простой прокаткой автомобиля. Стенд выдаст понятные иструкции механику и дублирует команды светодиодами на блоке камер.

Launch X-861 Screens
Launch X 861 Screen

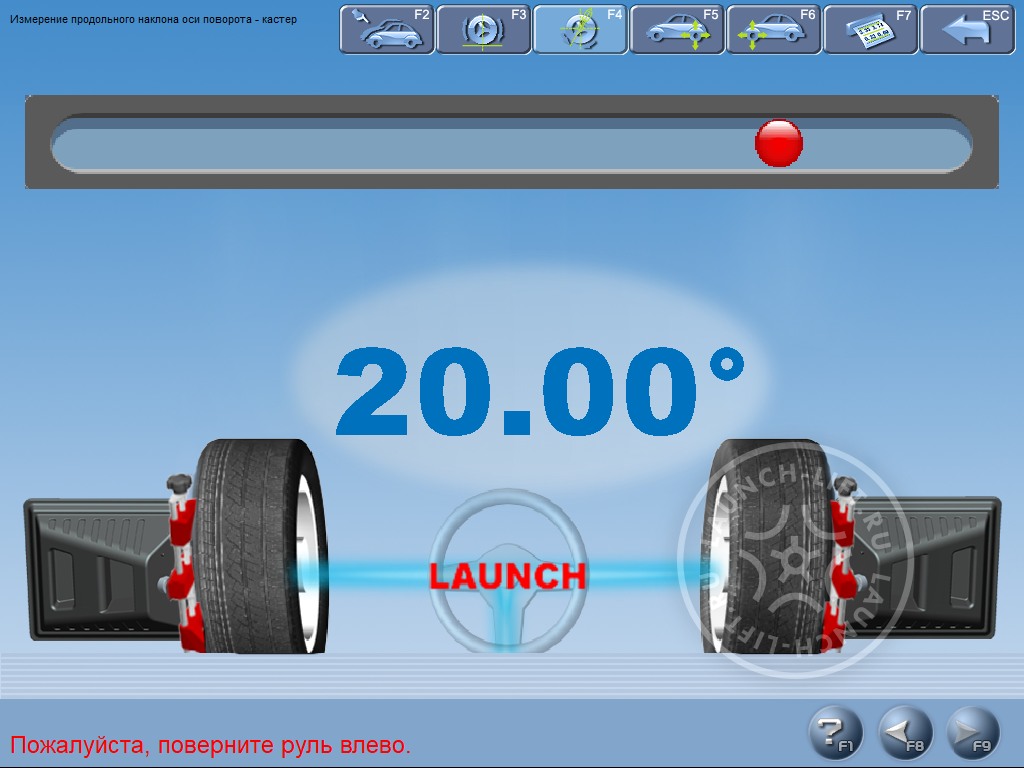

Измерение углов наклона (продольного и поперечного) производится традиционным способом – поворотом управляемых колес влево и вправо. При этом поворотные круги должны быть расфиксированы. Механик по команде стенда поворачивает руль влево и вправо до требуемого значения, стенд сам произведет необходимые измерения и расчёты углов.


Launch X-861 Screens

После поворота руля влево и вправо и последующей установке руля по центру автоматически выводятся все измеренные углы.

Launch X 861 Screen

После вывода результатов измерения при необходимости регулировки стенд предлагает отрегулировать углы в заданной последовательности.

Launch X-861 Screens

Процедуры регулировки иллюстрированы и понятны.

Launch X-861 Screens
Launch X 861 Screen

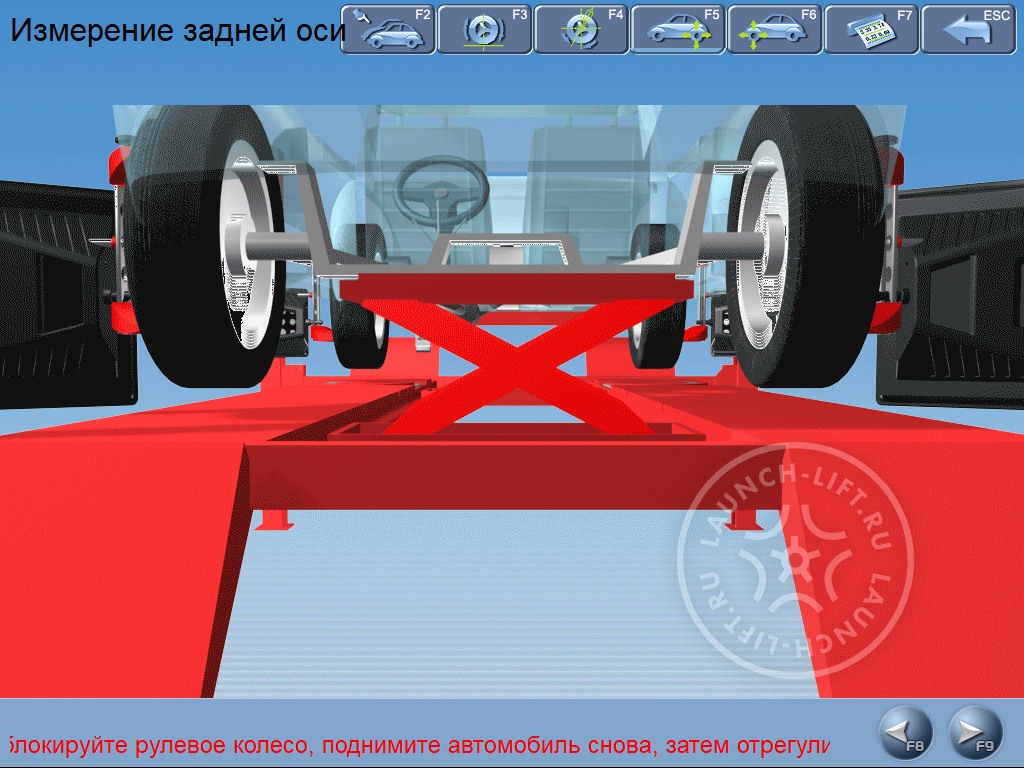

В случае необходимости проведения регулировки на вывешенных колесах (если отсутствуют эксцентрики), стенд позволяет выполнить такую регулировку. При этом по команде стенда следует поднять выбранную ось автомобиля, стенд при этом пересчитает изменившиеся углы и позволит отрегулировать их к нужным значениям на вывешенных колесах.

Launch X-861 Screens

После регулировки задней оси стенд предложит отрегулировать углы по передней оси.

Launch X 861 Screen

Возможен вывод для просмотра и регулировки как стандартных параметров (углов развала, схождения и кастера), так и расширенные измерения для контроля положения подрамника, смещений или повреждений элементов рулевого управления или подвески.

Launch X-861 Screens

Для более удобной регулировки стенд позволяет проводить регулировку на повернутых колесах, убрав фиксатор рулевого колеса.

Launch X-861 Screens
Launch X 861 Screen

Также помимо углов могут быть измерены геометрические значения положения осей колес, что позволяет проверить был ли автомобиль в кузовном ремонте и точнее определить причину неверных углов.

Launch X-861 Screens

После завершения регулировки на экран выводятся все параметры по автомобилю.

Launch X-861 Screens
Launch X 861 Screen

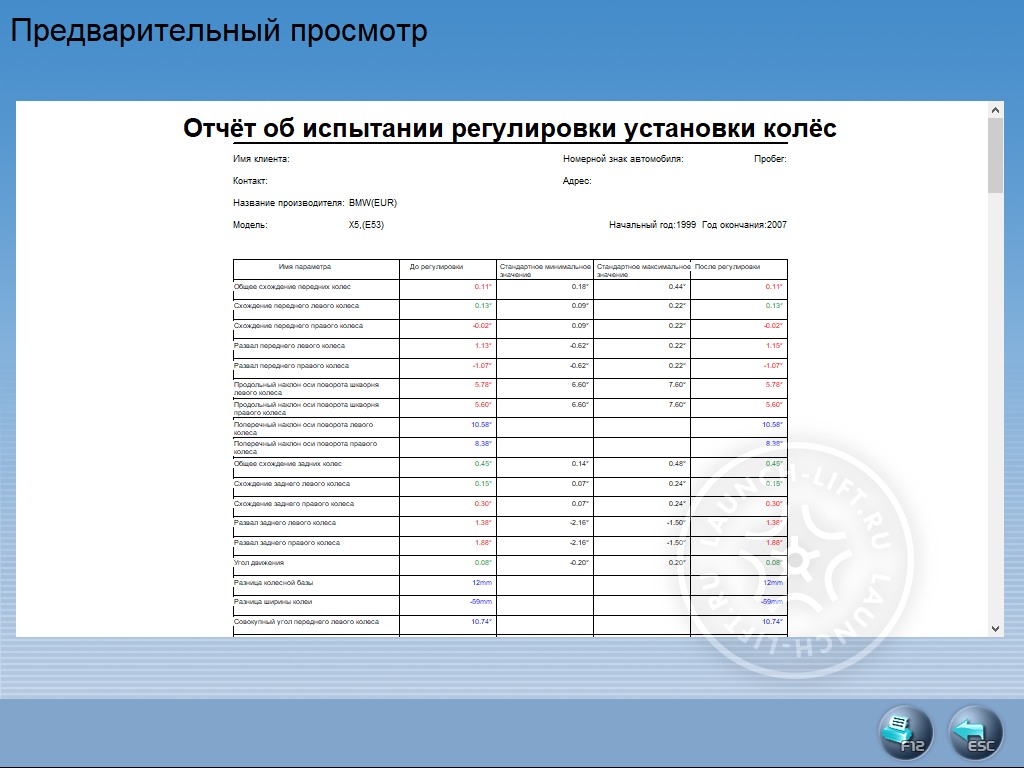

Эти параметры могут быть сохранены в клиентской базе данных, а также могут быть выведены на печать.

Комплектация

  1. Поперечная профиль-балка (Al) с механизмом перемещения и камерами в сборе- 1 шт.
  2. Несущая колонна (Al) с зубчатой рейкой- 1 шт.
  3. Шкаф (на колесах) для PC и навеса зажимов и мишеней- 1 шт.
  4. Зажимы + мишени- 4 шт.
  5. Современный ПК + монитор (ACER Veriton VN4640G, Intel Core i3 6100T, DDR4 4ГБ, 128ГБ SSD, Intel HD Graphics 530, Windows 10 Professional)- 1 шт.
  6. Принтер- 1 шт.
  7. Поворотные круги- 2 шт.
  8. Держатель рулевого колеса- 1 шт.
  9. Фиксатор педали тормоза- 1 шт.
