Универсальный датчик E+H

Универсальный датчик E+H - предназначен для бесконтактного контроля формы сигналов в электрических цепях системы зажигания, а также других элементов системы управления ДВС. Датчик имеет встроенный усилитель и регистрирует электрическую (Е) или магнитную (Н) составляющую электромагнитного поля.

Универсальный датчик E+H может быть использован совместно с компьютерными USB-приставками (мотор-тестерами) АВТОАС-ЭКСПРЕСС 2МK3 и АВТОАС-ЭКСПРЕСС 2М взамен штатного емкостного экспресс-датчика и индуктивного экспресс-датчика, а также вместо Активного экспресс датчик зажигания.

В зависимости от положения переключателя, датчик работает в следующих режимах:

• СОР - высокая чувствительность, для бесконтактной регистрации формы сигнала искрообразования индивидуальных катушек зажигания, а также контроля формы импульсных сигналов, с размахом от 3...5 Вольт, в проводах исполнительных механизмов и датчиков;
• DIS - низкая чувствительность, для бесконтактного контроля формы сигнала искрообразования в высоковольтных проводах системы зажигания;
• IND - режим индуктивного датчика, для регистрации изменения напряжённости магнитной составляющей электромагнитного поля, формируемого обмотками катушек зажигания и другими источниками.

Питание датчика (+5В) осуществляется от компьютерных приставок "АВТОАС-ЭКСПРЕСС 2МK3" и "АВТОАС-ЭКСПРЕСС 2М".

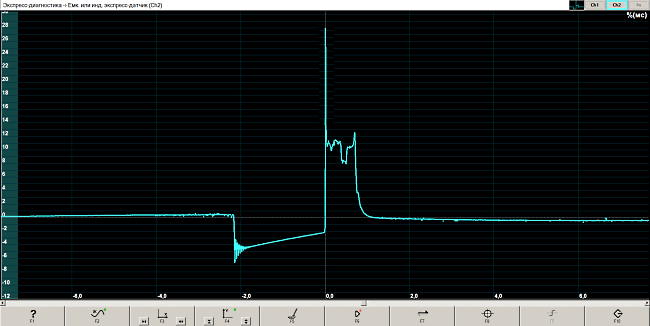

Сигнал высоковольтного провода системы с двух выводными катушками зажигания (DIS). Положение переключателя режима - "DIS"

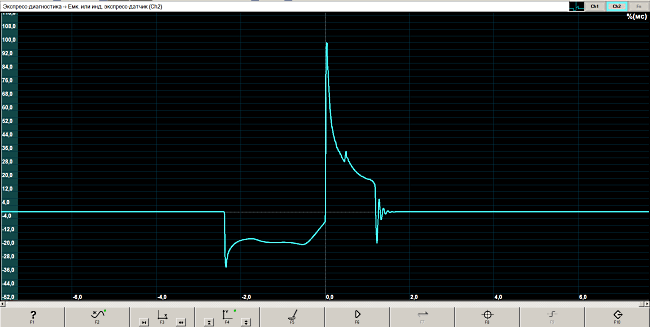

Сигнал высоковольтного провода системы с двух выводными катушками зажигания (DIS). Неисправность: коротко замкнутые витки во вторичной обмотке. Положение переключателя режима - "DIS".

Сигнал индивидуальной катушки зажигания (ИКЗ). Норма. Положение переключателя режима - "СОР".

Сигнал индивидуальной катушки зажигания (ИКЗ). Норма. Положение переключателя режима - "IND" (режим индуктивного датчика)

Технические характеристики

• Напряжение питания от АВТОАС-ЭКСПРЕСС 2M, АВТОАС-ЭКСПРЕСС 2MK3, В: 5 ± 0.3
• Ток, потребляемый от источника питания, не более, мА: 7.5
• Масса датчика (c кабелем), не более, кг: 0,15
• Размер датчика (без кабеля), не более, мм: 390*24*16
• Длина соединительного кабеля, м: 2,0 +-0,1
• Условия эксплуатации:
  • Температура окружающего воздуха от +5°C до +45°C
  • Относительная влажность воздуха до 85% при температуре 25°C

Комплектация

• Универсальный датчик E+H – 1 шт.
• Провод заземления – 1 шт.
• Гарантийный талон
• Картонная упаковка
