ТехноВектор iPRO BM5
ТехноВектор iPRO BM5 - балансировочный станок с автоматическим вводом параметров для дисков размером 12-28 дюймов, с электронной линейкой, ультразвуковым измерителем ширины, и ЖК-дисплеем 24 дюйма, применяемый при работах с колесами весом до 70 кг в условиях СТО, а так же неболь...
Подробное описаниеПреимущества и специальные предложения
ТехноВектор iPRO BM5 - балансировочный станок с автоматическим вводом параметров для дисков размером 12-28 дюймов, с электронной линейкой, ультразвуковым измерителем ширины, и ЖК-дисплеем 24 дюйма, применяемый при работах с колесами весом до 70 кг в условиях СТО, а так же небольших шиномонтажных пунктов.
Особенности балансировочного стенда iPRO BM5
- Основная рабочая поверхность содержит 30 универсальных ячеек для хранения балансировочных грузов, конусов и других приспособлений.
- Многофункциональная клавиатура
- Лазерный точечный указатель места установки груза
- Подсветка
- Дополнительные полки для хранения коробок с балансировочными грузами, конусов и других приспособлений.
![IPRO BM5](https://astrade.storage.yandexcloud.net/medialibrary/570/570e08523f7d00083b9ee7a1f351f7e6/dae61fe941b6101737aebd691635682d.jpg)
![IPRO BM5](https://astrade.storage.yandexcloud.net/medialibrary/49f/49ffa7c7bab847862d2c3c82035daa62/69d04861816cda50915f4d2bfb41aafc.jpg)
Автоматическое определение размеров внутренней поверхности диска 3D сканером или электронной измерительной линейкой
- Многофункциональная клавиатура для управления станком.

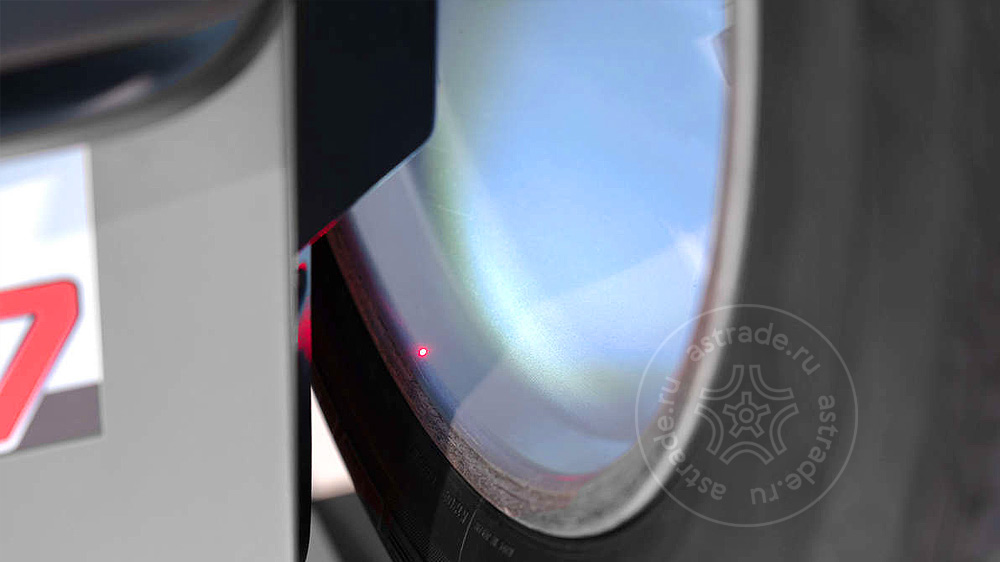

- Лазерный точечный указатель для точного обозначения места установки груза.
- Все параметры, вводимые линейкой, отображаются на экране
![IPRO BM5](https://astrade.storage.yandexcloud.net/medialibrary/a7e/a7e3f7e2b80bb6c6a0feeba46caa93bb/25cd96dd7720a71dcba8a0995fe7b425.jpg)
![IPROBM5](https://astrade.storage.yandexcloud.net/medialibrary/74f/74f47a9c02ee613d9a5529f5493c8a5d/3e4047f4d7519218ad284526eaa91827.jpg)
Варианты запуска процесса балансировки
- Автоматическое - закрыванием кожуха;
- Нажатием кнопки START на клавиатуре.
![I PRO BM5](https://astrade.storage.yandexcloud.net/medialibrary/8dd/8ddf419b892caf75914d939647bdac78/a3db91a557a2956eddb6608f9aeb13a6.jpg)
![I PRO BM5](https://astrade.storage.yandexcloud.net/medialibrary/461/461db8cc2fb08b99767105406c93ab61/5e315da3da9ffbd5090c15994d65e4fa.jpg)
Контроль геометрии диска
Нарушение геометрии диска приводит к возникновению неуравновешенных центробежных сил с разными векторами, что создает вибрацию колеса и нагрузки на подвеску и рулевой механизм.
Измерение геометрии осуществляется при помощи датчика, установленного на электронной линейке. Результат измерения отображается на экране баланисровочного стенда iPRO в виде полярной системы координат (радиус диска с привязкой к углу). После выполнения измерения по всей окружности программа выводит минимальное, максимальное и номинальное отклонение.
Значительное отклонение выявляет потребность ремонта или замены диска.
![IPRO BM 5](https://astrade.storage.yandexcloud.net/medialibrary/04a/04ac5a3c19e3ae579cbebb414817d6ee/47eee5c6072c46156dbee9030af3f7ba.jpg)
![I PRO BM5](https://astrade.storage.yandexcloud.net/medialibrary/826/826a33650bf0ce70878b3265c56c565e/aadbe7d2c54122d877064b20fc9e9aa5.jpg)
Датчики и автоматизация
В балансировочном оборудовании iPRO используются технические решения, позволяющее автоматизировать и упростить работу с оборудованием, а также сократить время обслуживания клиента.
- Измерение ширины колеса производится ультразвуковым сенсором
- Электромеханический тормоз для точной фиксации колеса в месте установки корректирующей массы
- Функция автоматического доворота колеса до места установки груза
- Точное обозначение места установки груза осуществляется лазерным указателем
- Возможность установки груза линейкой
- Установка грузов на «6 часов» (грузов на клеящейся основе) и на «12 часов» (грузов с прижимной пружиной)
![IPRO BM-7](https://astrade.storage.yandexcloud.net/medialibrary/b68/b688b2785c6e638b779c62708ca3a980/579e8404f35ff8a73c16ccf40f02ae6a.jpg)
![I PRO BM 5](https://astrade.storage.yandexcloud.net/medialibrary/ddc/ddc728b7a034d4801528da58cd9f8a15/3dc5ac2ce8d324e99ed2a715e9d761f0.jpg)
![I-PRO BM5](https://astrade.storage.yandexcloud.net/medialibrary/780/7801fd403dd749da264e66c4400b769d/77485e6a8d71878fd7d881fdfe9c4bdd.jpg)
Схемы (программы) установки грузов на колеса
- F1 - два прибивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
- F2 - прибивной и адгезивный грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
- F3 - два адгезивных грузика: обе плоскости измеряются линейкой
- F4 - два адгезивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
- F5 - адгезивный и прибивной грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
- F6 - прибивной и адгезивный грузик: обе плоскости измеряются линейкой
![IPRO BM 5](https://astrade.storage.yandexcloud.net/medialibrary/3d4/3d4ba9006dbf65df2fc66e946880b50c/4edad96632f96e2182f5e6aad922eb1c.jpg)
Оснащение
Цветной монитор 21,5’’ для графического отображения всех процессов и настроек
Одноплатный микрокомпьютер с мощным процессором
- Высокая точность измерений
- ОС Android
- Wi-Fi передатчик
- Качественная 3D-графика
- USB-разъем на панели для обновления ПО
Эргономика и удобство использования
- Универсальные ячейки для хранения грузов и инструментов
- Многофункциональная клавиатура управления станком
- Подключение балансировочного стенда к сети Интернет по Wi-Fi, автоматическая передача и хранение статистических данных в облачном хранилище, круглосуточный доступ владельца (уполномоченного лица) к данным из любой точки мира
![IPRO BM 5](https://astrade.storage.yandexcloud.net/medialibrary/34f/34fa4b7260187479cf9641310ffc97df/c864c05b7052d90477b0280067e930be.jpg)
![I PRO BM5](https://astrade.storage.yandexcloud.net/medialibrary/b2b/b2ba4f62497ac5b72db47bc958769c72/e217b3864c74a485f0439dbc1b3abd9c.jpg)
Система установки колеса
- Ускоренное затягивание гайки нажатием на педаль
- Вал диаметром 40 мм
![I PRO BM5](https://astrade.storage.yandexcloud.net/medialibrary/102/1025800c9aad4c435c98dfd07463d11d/c726f49ddc377ddd23a6dffe790a910c.jpg)
![I PRO BM5](https://astrade.storage.yandexcloud.net/medialibrary/2b2/2b2d86a5aec0d7f80d73cb57653f4649/7d6dacb0d157c0ccded69364fab922f5.jpg)
Комплект поставки
![IPRO BM 5](https://astrade.storage.yandexcloud.net/medialibrary/689/689d191951bd01812e4eea65cf97fea4/cfc5a26c4b16cbc5b8906b9f39d61fd1.jpg)
Клещи для снятия грузиков
![IPRO BM 5](https://astrade.storage.yandexcloud.net/medialibrary/7ee/7eee911f6b37112fbe07bcf7a4d93f16/a99d0181d974799a2f45bfbe634ecc5f.jpg)
Быстросъёмная гайка
![IPRO BM 5](https://astrade.storage.yandexcloud.net/medialibrary/bcf/bcfc83ed1c87833c12e7da1f3055f848/4bf45eb4b4a9e5b0526e47ea3b644bc2.jpg)
Защитный колпак
![IPRO BM 5](https://astrade.storage.yandexcloud.net/medialibrary/17d/17d9b27809083ce6f35a70717e23aca4/3b36420befa0b5d13c963362a3d292a6.jpg)
Комплект из 3 конусов (+ комплект Джип отдельно)
![IPRO BM 5](https://astrade.storage.yandexcloud.net/medialibrary/917/9175db4d7254cc8aa0a791dcb46beebf/b493898b9800c3dcf58947a35291d0d9.jpg)
Калибровочный грузик
![IPRO BM 5](https://astrade.storage.yandexcloud.net/medialibrary/e8d/e8de695736715a23a9fbbaa8fd4fb07d/262f9ba31ad4aab6e5783deec27a7656.jpg)
Лопатка для снятия самоклеющихся грузиков
![IPRO BM 5](https://astrade.storage.yandexcloud.net/medialibrary/8d3/8d33a7e332478b42e7da9b150ac9459f/0328ec0e28dd0635229a14a3ef9aedd2.jpg)
Циркуль для измерения ширины обода
Технические характеристики
Диапазон измерений неуравновешенной массы дисбаланса, г | от 0 до 100 |
Дискретность измерений неуравновешенной массы дисбаланса, г |
1 |
Время цикла балансировки (колесо 195/65R15), с |
от 4,1 |
Диаметр обода балансируемого колеса, дюймы - для штампованных дисков - для литых дисков |
12-28 13-28 |
Максимальный диаметр шины баланстируемого колеса, мм | 900 |
Габаритные размеры балансировочного стенда (Ш х Г х В), мм, не более - поднятый кожух - опущенный кожух |
1393 х 1001 х 1665 1393 х 1104 х 1655 |
Максимальная масса балансируемого колеса, кг, не более | 70 |
Масса балансировочного стенда, кг | 160 |
Напряжение питания переменного тока, В | 230+/-10% |
Частота переменного тока, Гц | 50/60 |
Потребляемая мощность, Вт |
350 |
