ТехноВектор iPRO BM3
ТехноВектор iPRO BM3 - балансировочный станок с автоматическим вводом параметров для дисков размером 12-28 дюймов, с электронной линейкой, ультразвуковым измерителем ширины, и ЖК-дисплеем 21,5 дюймов, применяемый при работах с колесами весом до 70 кг в условиях СТО, а так же небо...
Подробное описаниеПреимущества и специальные предложения
ТехноВектор iPRO BM3 - балансировочный станок с автоматическим вводом параметров для дисков размером 12-28 дюймов, с электронной линейкой, ультразвуковым измерителем ширины, и ЖК-дисплеем 21,5 дюймов, применяемый при работах с колесами весом до 70 кг в условиях СТО, а так же небольших шиномонтажных пунктов.
Особенности балансировочного стенда iPRO BM3
- Основная рабочая поверхность содержит 15 универсальных ячеек для хранения балансировочных грузов, конусов и других приспособлений.;
- Кронштейны для хранения конусов расположены сбоку;
- Компактные размеры.
Варианты запуска процесса балансировки
- Автоматическое - закрыванием кожуха;
- Нажатием кнопки START на клавиатуре.
Контроль геометрии диска
Нарушение геометрии диска приводит к возникновению неуравновешенных центробежных сил с разными векторами, что создает вибрацию колеса и нагрузки на подвеску и рулевой механизм.
Измерение геометрии осуществляется при помощи датчика, установленного на электронной линейке. Результат измерения отображается на экране баланисровочного стенда iPRO в виде полярной системы координат (радиус диска с привязкой к углу). После выполнения измерения по всей окружности программа выводит минимальное, максимальное и номинальное отклонение.
Значительное отклонение выявляет потребность ремонта или замены диска.
Датчики и автоматизация
В балансировочном оборудовании iPRO используются технические решения, позволяющее автоматизировать и упростить работу с оборудованием, а также сократить время обслуживания клиента.
- Измерение ширины колеса производится ультразвуковым сенсором
- Электромеханический тормоз для точной фиксации колеса в месте установки корректирующей массы
- Функция автоматического доворота колеса до места установки груза

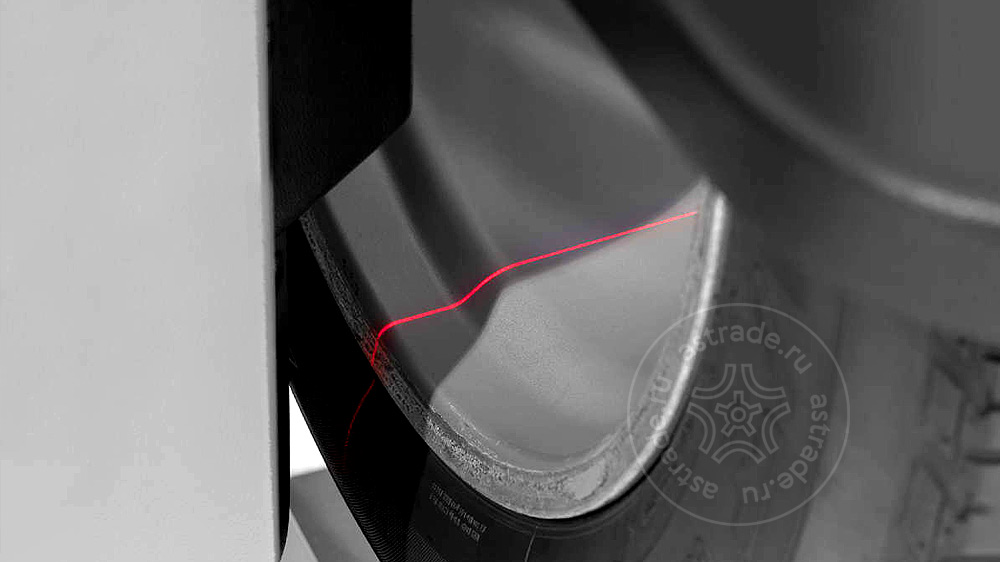

- Точное обозначение места установки груза осуществляется лазерным указателем
- Возможность установки груза линейкой
Схемы (программы) установки грузов на колеса
- F1 - два прибивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
- F2 - прибивной и адгезивный грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
- F3 - два адгезивных грузика: обе плоскости измеряются линейкой
- F4 - два адгезивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
- F5 - адгезивный и прибивной грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
- F6 - прибивной и адгезивный грузик: обе плоскости измеряются линейкой
Оснащение
Цветной монитор 21,5’’ для графического отображения всех процессов и настроек
Одноплатный микрокомпьютер с мощным процессором
- Высокая точность измерений
- ОС Android
- Wi-Fi передатчик
- Качественная 3D-графика
- USB-разъем на панели для обновления ПО
Эргономика и удобство использования
- Универсальные ячейки для хранения грузов и инструментов
- Многофункциональная клавиатура управления станком
- Подключение балансировочного стенда к сети Интернет по Wi-Fi, автоматическая передача и хранение статистических данных в облачном хранилище, круглосуточный доступ владельца (уполномоченного лица) к данным из любой точки мира
Система установки колеса
- Ускоренное затягивание гайки нажатием на педаль
- Вал диаметром 40 мм
Комплект поставки
Клещи для снятия грузиков
Быстросъёмная гайка
Защитный колпак
Комплект из 3 конусов (+ комплект Джип отдельно)
Калибровочный грузик
Лопатка для снятия самоклеющихся грузиков
Циркуль для измерения ширины обода
Технические характеристики
Диапазон измерений неуравновешенной массы дисбаланса, г | от 0 до 100 |
Дискретность измерений неуравновешенной массы дисбаланса, г |
1 |
Время цикла балансировки (колесо 195/65R15), с |
от 5,5 |
Диаметр обода балансируемого колеса, дюймы - для штампованных дисков - для литых дисков |
12-28 13-28 |
Максимальный диаметр шины баланстируемого колеса, мм | 900 |
Габаритные размеры балансировочного стенда (Ш х Г х В), мм, не более - поднятый кожух - опущенный кожух |
1138 х 910 х 1669 1138 х 809 х 1669 |
Максимальная масса балансируемого колеса, кг, не более | 70 |
Масса балансировочного стенда, кг | 145 |
Напряжение питания переменного тока, В | 230+/-10% |
Частота переменного тока, Гц | 50/60 |
Потребляемая мощность, Вт |
350 |
