Техновектор 7 – 4 камеры, Т-образная стойка

Колесные адаптеры Самоцентрирующиеся колесные адаптеры со смещающейся центральной частью работают с широким диапазоном колесных дисков от 12” до 24” и совместимы с колесами как легковых, так и легких грузовых автомобилей ...

Подробное описание
Выберите подходящую модель в таблице

Все комплектации

Стоимость Наличие Тумба Особенности Разрешение камеры Количество камер
Мобильная (металл) V-тумба 2x1,3 Мп и 2x5 Мп. 4
Стационарная Облегченная тумба 2x1,3 Мп и 2x5 Мп. 4
Мобильная (металл) V-тумба 2x1,3 Мп и 2x5 Мп. 4
Мобильная (металл) V-тумба 2x1,3 Мп и 2x5 Мп. 4
Мобильная (металл) T-тумба 2x1,3 Мп и 2x5 Мп. 4
Мобильная (металл) T-тумба 2x1,3 Мп и 2x5 Мп. 4
Мобильная (металл) T-тумба

Преимущества и специальные предложения

Колесные адаптеры

Самоцентрирующиеся колесные адаптеры со смещающейся центральной частью работают с широким диапазоном колесных дисков от 12” до 24” и совместимы с колесами как легковых, так и легких грузовых автомобилей

Простая установка колесного адаптера совместно с мишенью


Мишени

Пассивные отражатели с градиентным рисунком, покрытые защитным слоем без содержания электронных элементо


Мобильные приложения

TechnoVector Report Viewer

Приложение позволяет сохранять и отображать результаты всех измерений и регулировок автомобилей, проведенных на стендах схода-развала Техно Вектор, в смартфонах владельцев автомобилей, работающих на Android и iOS

Автоматическая отправка отчета после измерения или регулировки автомобиля и загрузка в клиентское приложение (в случае указания адреса электронной почты или номера телефона при заказе услуги). Требуется подключение стенда к Интернету

Загрузка отчета после измерения или регулировки автомобиля по QR-коду на экране монитора или распечатке стенда Техно Вектор. Не требуется подключение стенда к Интернету.

Отчеты одновременно доступны как в формате HTML для просмотра на мобильном устройстве, так и в формате PDF, подходящем для просмотра или печати.

TechnoVector Assistan

Позволяет:

  • Производить фотосъемку регистрационного номера автомобиля (дополнительная камера - опция, не входит в стандартную комплектацию) и передавать на стенд фотографии для автоматического распознавания номера и внесения его в заказ (доступно при подключении пакета Автозаполнение);
  • Производить фотосъемку и передавать на стенд фотографии, автоматически прикрепляя их к текущему заказу, с возможностью комментирования. Фотографии сохраняются в базе данных стенда вместе с заказами и доступны для просмотра в любое время;
  • Транслировать текущие регулируемые параметры на экран мобильного устройства (смартфон, планшет). Для удобства предусмотрены различные режимы отображения;
  • Управлять стендом. Мобильное устройство с установленным приложением работает, как пульт дистанционного управления.

Онлайн отчеты

Получение отчета после измерения или регулировки автомобиля по QR-коду на экране монитора или распечатке стенда Техно Вектор в формате HTML.
Не требуется подключение стенда к Интернету.

Отчет на планшете или на распечатке
может быть использован для объяснения клиентам необходимости замены запчастей и проведения ремонта


Пакеты автоматизации заполнения заказа

Функции пакета Автозаполнение:

  • Получение изображения от камеры;
  • Распознавание автомобильного номера;
  • Поиск в базе данных клиентов по распознанному регистрационному номеру автомобиля и автоматическое заполнение заказа в случае его нахождения.

Функции пакета Автозаполнение Плюс:

  • Получение изображения от камеры;
  • Распознавание автомобильного номера;
  • Поиск в базе данных клиентов по распознанному регистрационному номеру автомобиля и автоматическое заполнение заказа в случае его нахождения
  • Получение технических сведений об автомобиле на сервере Техно Вектор (услуги платные, необходимо подключение к Интернету и приобретение подписки). В случае нахождения единственной модели, заказ заполняется автоматически. В случае нахождения нескольких подходящих моделей, предлагается выбрать вручную наиболее оптимальную.

Опции

Комплект магнитных колесных адаптеров

Комплект 3-точечных колесных адаптеров

Прибор обеспечивает измерение следующих основных параметров:

1. Для передней и задней оси:
  • суммарный и индивидуальный углы схождения колес;
  • угол развала колеса;
  • углы смещения колес;
  • углы симметрии осей.
2. Для передней оси
(управляемые колеса):
  • угол продольного наклона оси поворота колеса;
  • угол поперечного наклона оси поворота колеса.

Пульт дистанционного управления Техно Вектор

Пульт дистанционного управления имеет эргономичную форму, выполнен из ударопрочного пластика и позволяет уверенно управлять компьютером на расстоянии до 10 м.
На нем расположена пленочная клавиатура, кнопки которой, дублируют функциональные клавиши основной панели управления.
Связь между компьютером и пультом осуществляется осуществляется по Wi-Fi.


Компьютер для стендов Техно Вектор

Компьютер, входящий в поставку каждого стенда Техно Вектор, это современный компьютере под управлением лицензионной операционной системы Windows.
На нем установлено программное обеспечение "Техно Вектор", а также база данных параметров автомобилей.

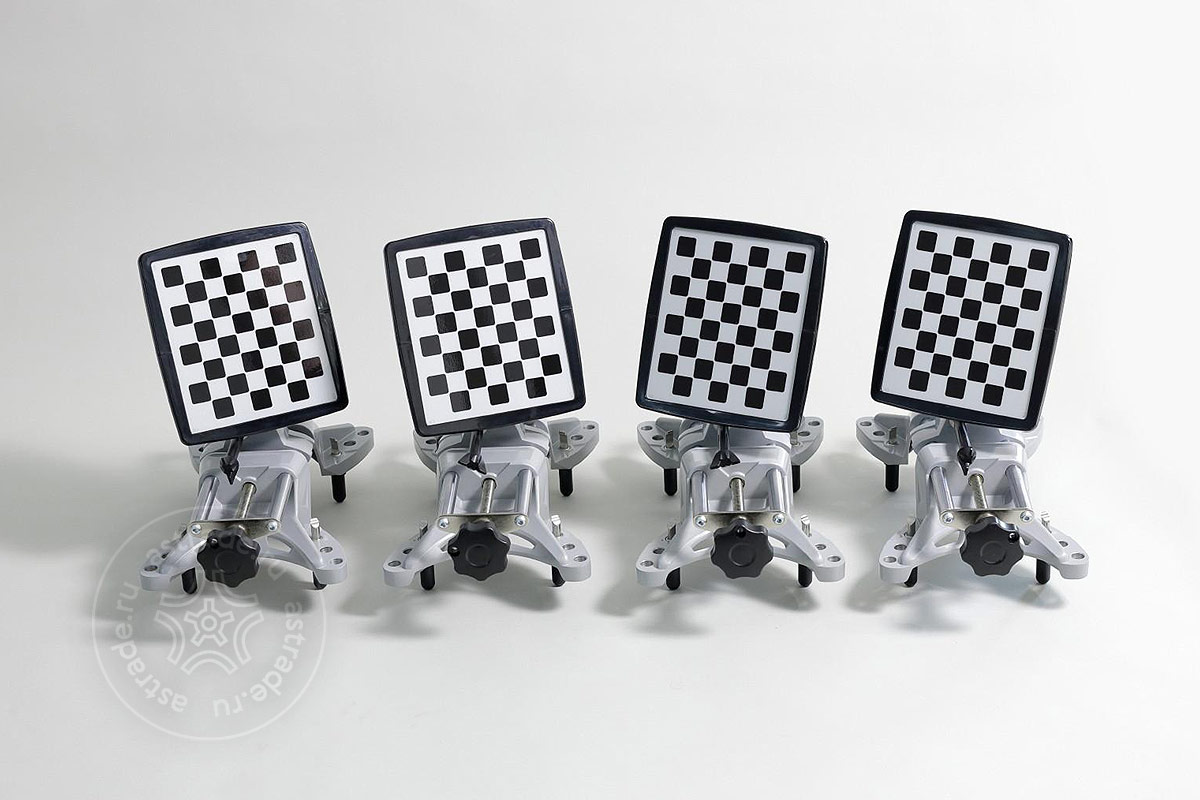

Мишени для стендов с машинным зрением

Компактные, легкие и прочные мишени, изготовленные по собственной технологии.
По одной на каждое колесо.
Удобны в обращении.
Никаких электронных компонентов.
Не нуждается в калибровке.


Колесные адаптеры Техно Вектор

Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером).
На адаптеры крепятся измерительные блоки.
Благодаря механизму синхронизации, ось измерительного блока всегда совпадает с осью колес автомобиля.


Комплект усиленных поворотных платформ для стенда сход-развал

Комплект поворотных платформ используется при выполнении работ на стендах сход-развал с технологией 3D для поперечной разгрузки передних колес автомобиля.
Габаритные размеры платформы: 400 х 400 х 50 мм.
Грузоподъемность одной платформы: 1000 кг.
Вес одной платформы: 17 кг.


Стопор руля и упор для тормоза

Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля.
Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо".



Компания "Технокар" постоянно ведет работу по модернизации выпускаемого оборудования. Поэтому производитель оставляет за собой право вносить изменения в оборудование в интересах прогресса и улучшения характеристик без предварительного уведомления.


  Диапазон измерений Макс. погрешность измерений Сред. статист. погрешность
Углы установки передних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения передних колес ±5º ±3' ±2'
Угол продольного наклона шкворня ±19º ±8' ±5'
Угол поперечного наклона шкворня ±19º ±8' ±5'
Максимальный угол поворота колес ±45º ±10' ±5'
Углы установки задних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения колес задней оси ±5º ±3' ±2'
Углы индивидуального схождения колес задней оси ±2,5º ±3' ±2'
Углы симметрии
Угол смещения передней оси ±2,5º ±3' ±2'
Угол смещения задней оси ±2,5º ±3' ±2'
Угол движения ±2,5º ±3' ±2'
Угол отклонения геометрии оси ±2,5º ±3' ±2'

Напряжение 220 В ± 10%
Частота 50 / 60 Гц
Диапазон крепления колесного адаптера (захвата) 12 ÷  24 дюйма
Рабочая температура +10 ÷ +35 °С
Потребляемая мощность 350 Вт
Масса, нетто 280 Кг
Масса, брутто 390 Кг
Объем 1,7 м3
Количество мест в упаковке 7
Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69

ПМО Вектор это:

  • Непрерывная обработка информации и отображение измеренных параметров на экране.
  • Цветные индикаторы облегчают работу на расстоянии от монитора.
  • Автоматическая оценка измеряемых параметров на соответствие нормативам.
  • База данных на более чем 40 000 автомобилей.

asa network

Программное обеспечение стенда поддерживает ASA Network (коммуникационный стандарт для СТО и дилерских центров). Позволяет централизованно принимать заказы и отправлять результаты измерений в пункты приема автомобилей.

win10

Программное обеспечение стендов на базе PC работает в операционной среде Windows 10

win10

Бесплатные ежегодные обновления программного обеспечения онлайн


Программно-математическое обеспечение Вектор



3D Визуализация

  • 3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
  • Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
  • Вся информация на экране обновляется в режиме реального времени;
  • При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
  • Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.

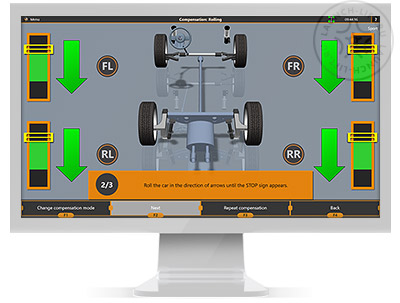

Экран компенсация прокаткой

Совершенные Технологии

  • Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
  • Обнаружение частично заслонённых мишеней*;
  • Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
  • Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
  • Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
  • Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
  • Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;

* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна

** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9

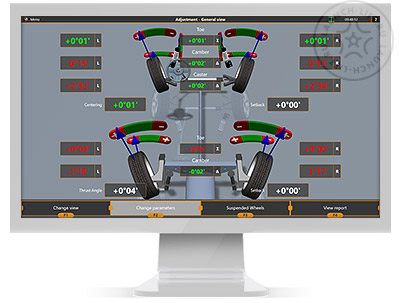

Экран режима регулировки

Экран режима регулировки

Измерения

  • Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;
  • Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;
  • Программное обеспечение может автоматически определить начало движения подъемника при регулировке автомобиля и скорректировать отображаемые значения, даже если плоскость подъемника не сохраняется после его подъема или опускания;
  • Поддерживаются две плоскости, относительно которых производятся измерения: откалиброванный горизонт или плоскость, вычисленная по колесам автомобиля*;
  • Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.

* Измерение в плоскости горизонта доступно только в стендах со стационарно установленными камерами.

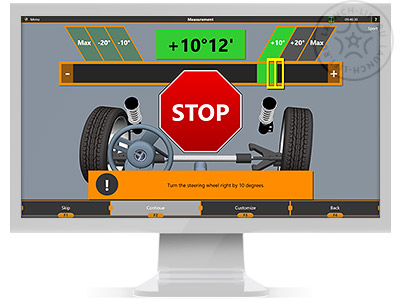

Экран режима измерения

Экран режима измерения

Интуитивный и настраиваемый порядок работы

  • Простая работа с программой: используются только 4 кнопки в нижней части экрана;
  • Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;
  • Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;
  • Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;
  • Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.
  • Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;
  • Большое количество настроек, позволяющих настроить поведение стенда "под себя". Например:

* Большой набор настроек распечатываемых отчетов: 2D/3D режим, тексты, логотип, и т.д.

* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;

* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);

* Многие другие настройки для тонкой настройки основных рабочих режимов программы;

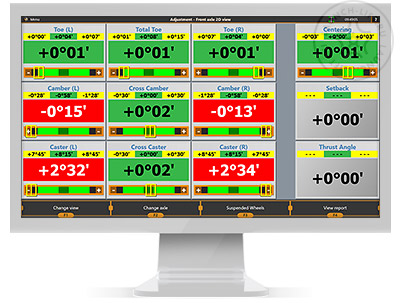

Экран регулировки 2D-вид

Экран регулировки 2D-вид

Прочие возможности

  • Экран статистики отображает важную информацию о производительности стенда: количество измерений, среднее время регулировки и т.д.
  • Таблицы требуемых значений давления в шинах присутствуют для большинства моделей в базе данных
  • Доступен экспорт данных заказов в Excel или другие программы для работы с электронными таблицами с помощью функции "Экспорт в CSV"
  • Поддержка ASA Network
Экран отчета

Экран отчета

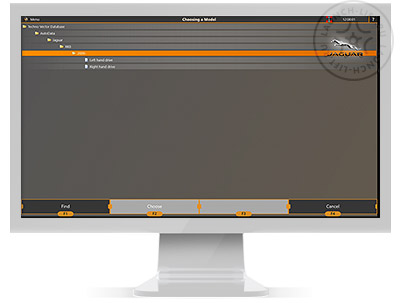

База данных

В программу интегрирована база данных, содержащая

  • углы установки колес;
  • нормы давления в шинах;
  • трехмерная анимация;
  • схемы и иллюстрации регулировок;
  • более 60 000 автомобилей.
База данных Техновектор 7

Технология WideScope - самая широкоугольная система машинного зрения, не имеющая аналогов в мире.

Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения.

Технология WideScope уменьшает измерительную высоту.

  • Значительно расширен диапазон рабочих высот подъемника;
  • Позволяет проводить измерения и регулировку на рабочем месте с подъемником на любой его высоте*;
  • Минимальные требования к размерам помещения сервиса;
  • Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!

* зависит от расстояния установки корпуса камер ( см. иллюстрацию ниже)

Схемы углов обзора камер стендов Техно Вектор 7 с технологией WideScope

* - видимость мишеней в положении лифта на уровне пола достигается на расстоянии от 2200 мм


  • Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
  • С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000 мм от передних колес измерительная высота составляет 300 мм.
  • 4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
  • 2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.

* зависит от расстояния до передних колес, значения указаны для расстояния 2000 мм


Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:

  • Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
  • «Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.

Технология WideScope повышает стабильность работы:

  • Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!
