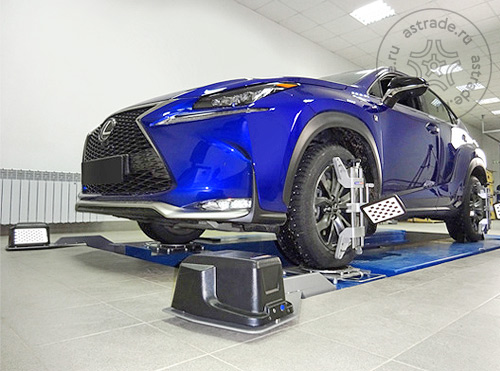

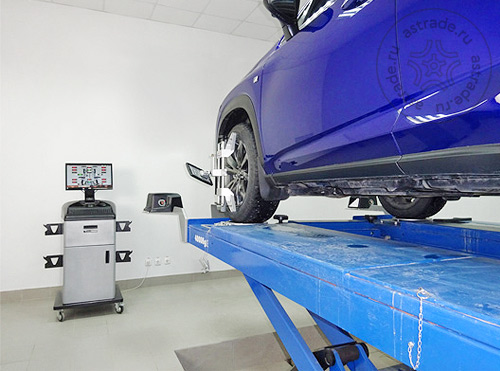

Техновектор 7 – 2 камеры, Крепление на подъемник

Универсальность

• Подходит для использования на любом 4-х стоечном подъемнике*;

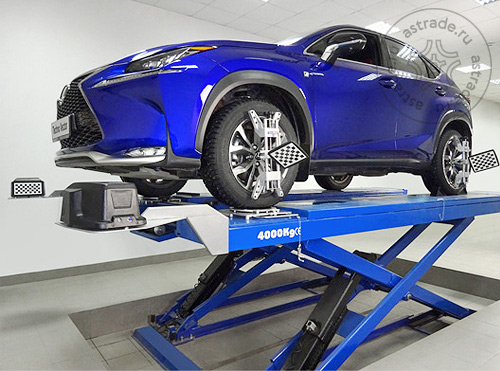

• Подходит для использования на ножничном подъемнике*;
• Подходит для использования на яме без дополнительного оборудования;
• Нет ограничений по расстоянию между подъемником и фронтальной стеной.

Мобильность

• Система машинного зрения вписывается в размеры подъемника (ямы);
• Измерение и регулировка на любой высоте подъемника;
• Нет привязки к рабочему месту;
• Регулируемые магнитные крепления блоков камер;
• Полностью беспроводное подключение.

Компактность и удобство

• Мобильность блоков и надежность крепления позволяет снизить вероятность их повреждения;
• Блоки камер устанавливаются всего на расстоянии 900 мм от передних поворотных платформ;
• Компактные мишени из магниевого сплава значительно повышают удобство работы;
• Возможность подключения проводов питания и передачи данных дает возможность эксплуатации в режиме 24/7.

Рабочее место (стойка)

• Эргономичная стойка, на которой расположены элементы управления;

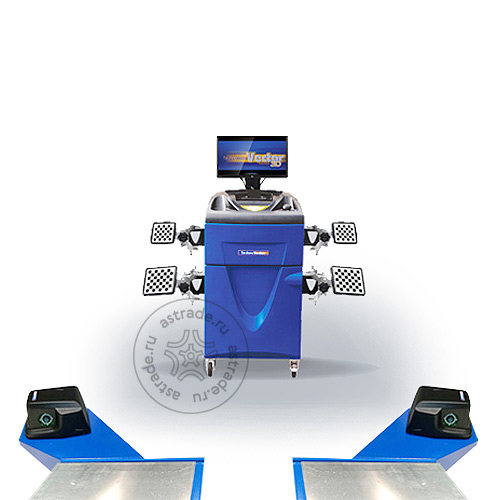

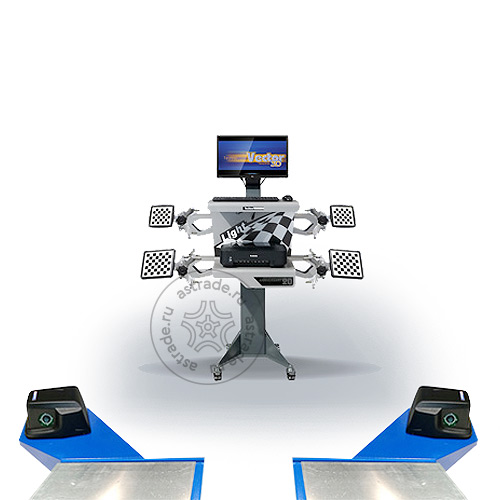

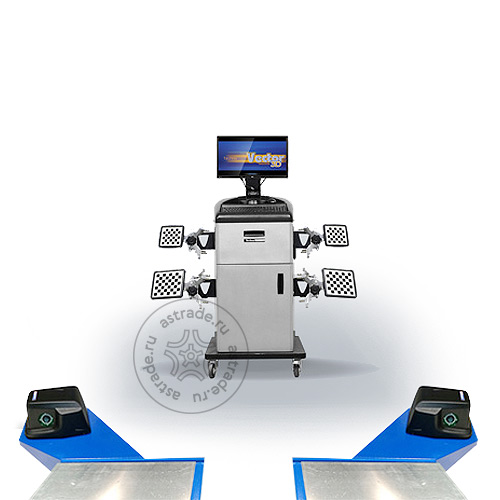

• Различные варианты стоек на выбор: V-серия, T-серия или Light;
• Полноценное рабочее место.

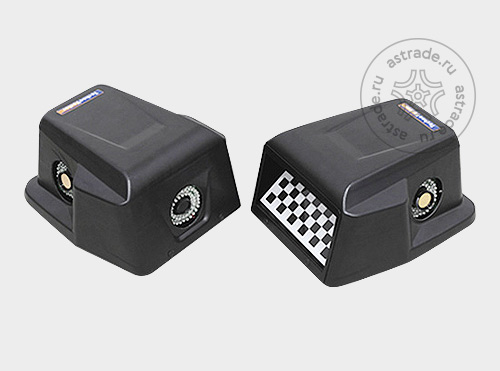

Система машинного зрения

• Блок-камера с измерительной камерой и дополнительной камерой;
• Блок-камера с измерительной камерой и мишенью;
• Дополнительная камера и мишень используются для вычисления взаимного положения блоков камер относительно друг друга;
• 4 компактные референсные мишени.

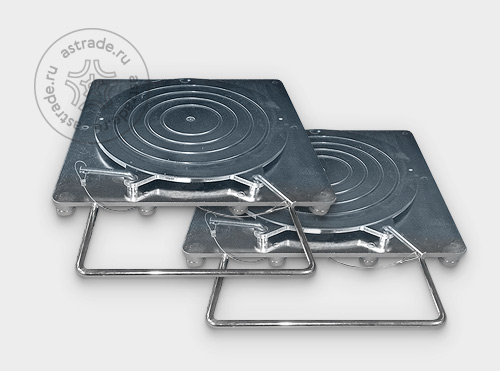

Передние поворотные платформы

• Обеспечивают поперечную разгрузку передних колес;
• Могут использоваться с 3D стендами сход-развал любой марки;
• Грузоподъемность комплекта - 2000кг;
• Габариты платформы по основанию - 370х375х50 мм.

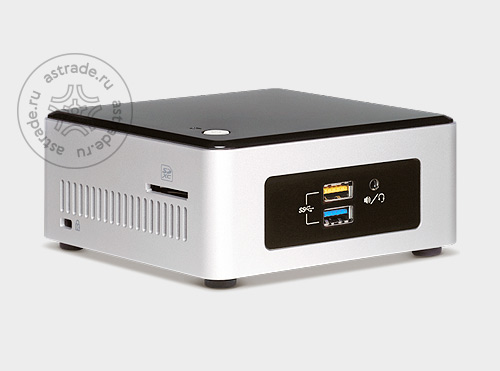

Компьютер

• Компактный и мощный компьютер практически не занимает места;
• Предустановлена современная операционная система Windows 10;
• Предустановлено программное обеспечение "Техно Вектор" и база данных параметров автомобилей.

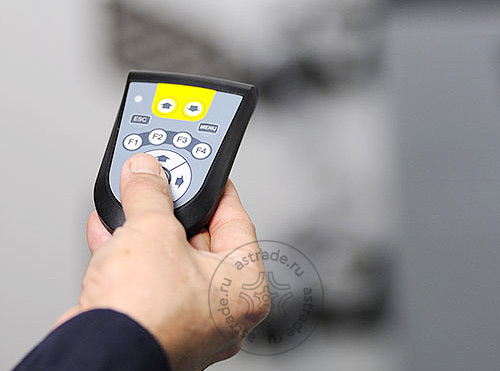

Пульт дистанционного управления

• Пульт дистанционного управления имеет эргономичную форму и позволяет уверенно управлять компьютером на расстоянии до 10 м;
• Пленочная клавиатура, кнопки которой дублируют функциональные клавиши основной панели управления;
• Связь между компьютером и пультом осуществляется по радиоканалу 2.4 ГГц.

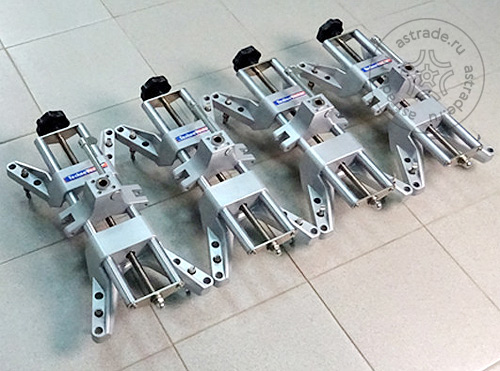

Колесные адаптеры с мишенями

• Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером);
• Благодаря механизму синхронизации, ось мишени всегда совпадает с осью колес автомобиля;
• Компактные, легкие и прочные мишени, изготовленные по собственной технологии;
• В мишенях отсутствуют электронные компоненты, и они не нуждается в калибровке.

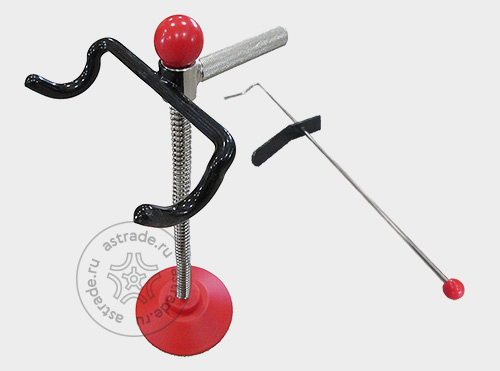

Стопор руля и упор для тормоза

• Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля;
• Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо".

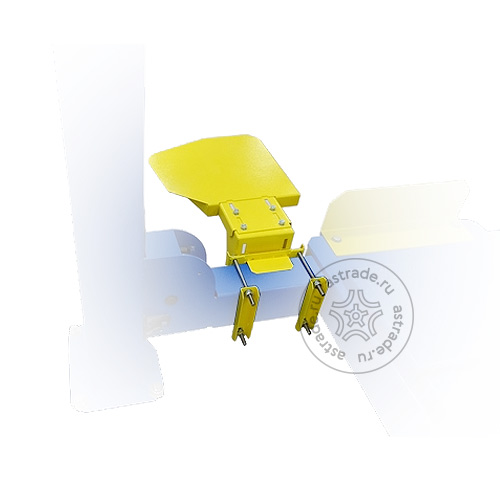

Кронштейны для 4-х стоечного подъемника

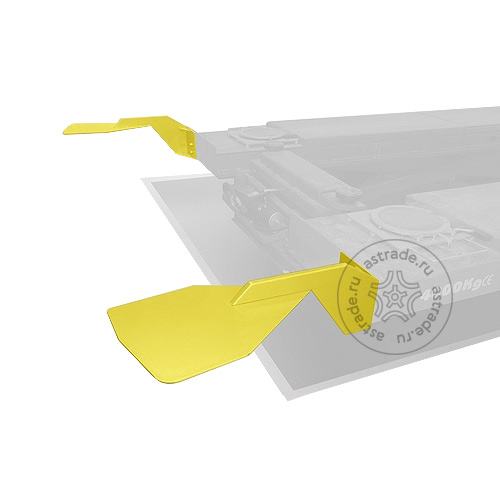

Кронштейны для ножничного подъемника

Универсальные стойки
