Техновектор 5 – серия T
"Техно Вектор 5" - Компьютерный стенд предлагающий максимальную инновацию. Использование инфракрасных лучей обеспечивает высокую точность и удобство измерений. Каждая CCD камера содержит два излучателя и CCD матрицу высокого разрешения (3648 ячеек) Измерите...
Подробное описаниеВсе комплектации
Стоимость | Наличие | Тумба | Передача данных | Контур | Особенности | Количество камер | Прокатка |
|
Мобильная (металл) | кабельная | П-образный | T-тумба | 6 CCD камера и 8 датчиков измерителями вертикальных углов | ||
|
Мобильная (металл) | беспроводная | П-образный | T-тумба | 6 CCD камер и 8 датчиков измерителей вертикальных углов | ||
|
Мобильная (металл) | кабельная | П-образный | T-тумба | 6 CCD камера и 8 датчиков измерителями вертикальных углов | + | |
|
Мобильная (металл) | беспроводная | П-образный | T-тумба | 6 CCD камера и 8 датчиков измерителями вертикальных углов | + | |
|
Мобильная (металл) | кабельная | Замкнутый | T-тумба | 8 CCD камер и 8 датчиков измерителей вертикальных углов | ||
|
Мобильная (металл) | беспроводная | Замкнутый | T-тумба | 8 CCD камер и 8 датчиков измерителей вертикальных углов | ||
|
Мобильная (металл) | кабельная | Замкнутый | T-тумба | 8 CCD камер и 8 датчиков измерителей вертикальных углов | + | |
|
Мобильная (металл) | беспроводная | Замкнутый | T-тумба | 8 CCD камер и 8 датчиков измерителей вертикальных углов | + |
Преимущества и специальные предложения

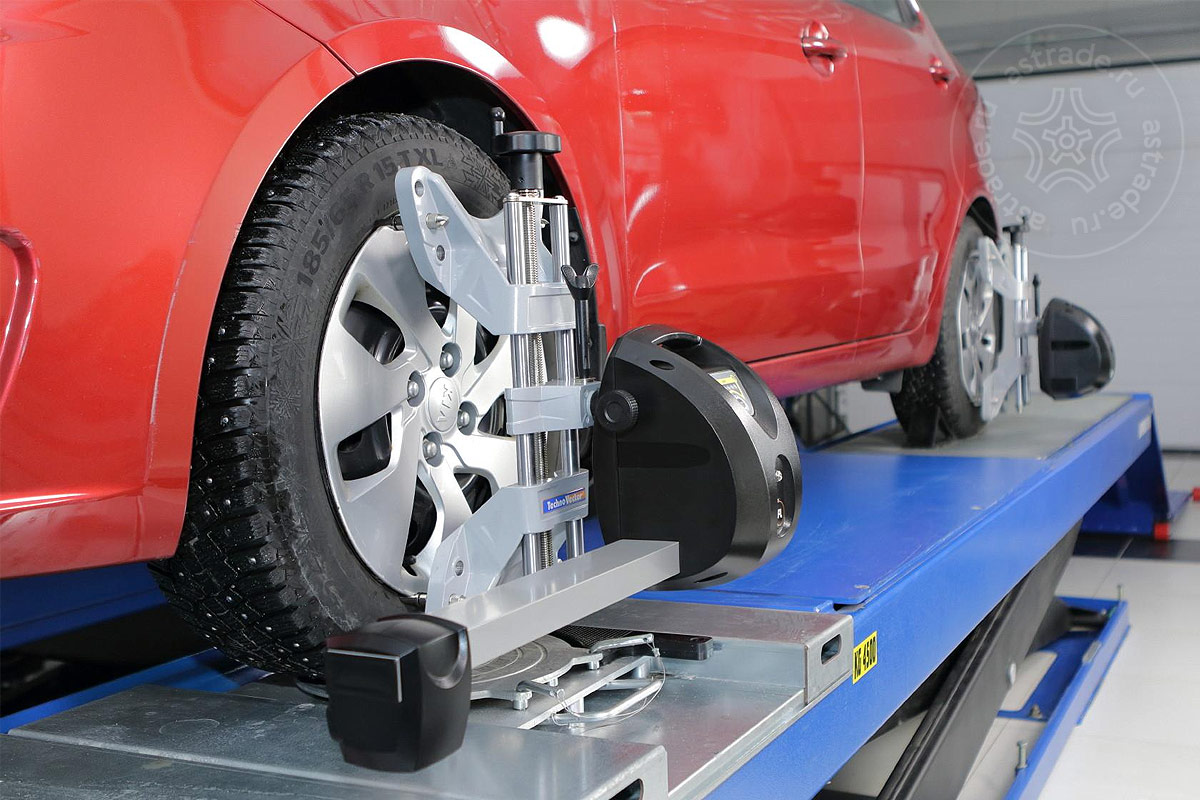

"Техно Вектор 5" - Компьютерный стенд предлагающий максимальную инновацию.
![](https://astrade.storage.yandexcloud.net/medialibrary/9ef/9eff1f39c7e98184cedb8ff1210ba07b/810329b803aba77b1ea1c423f7baba4b.jpg)

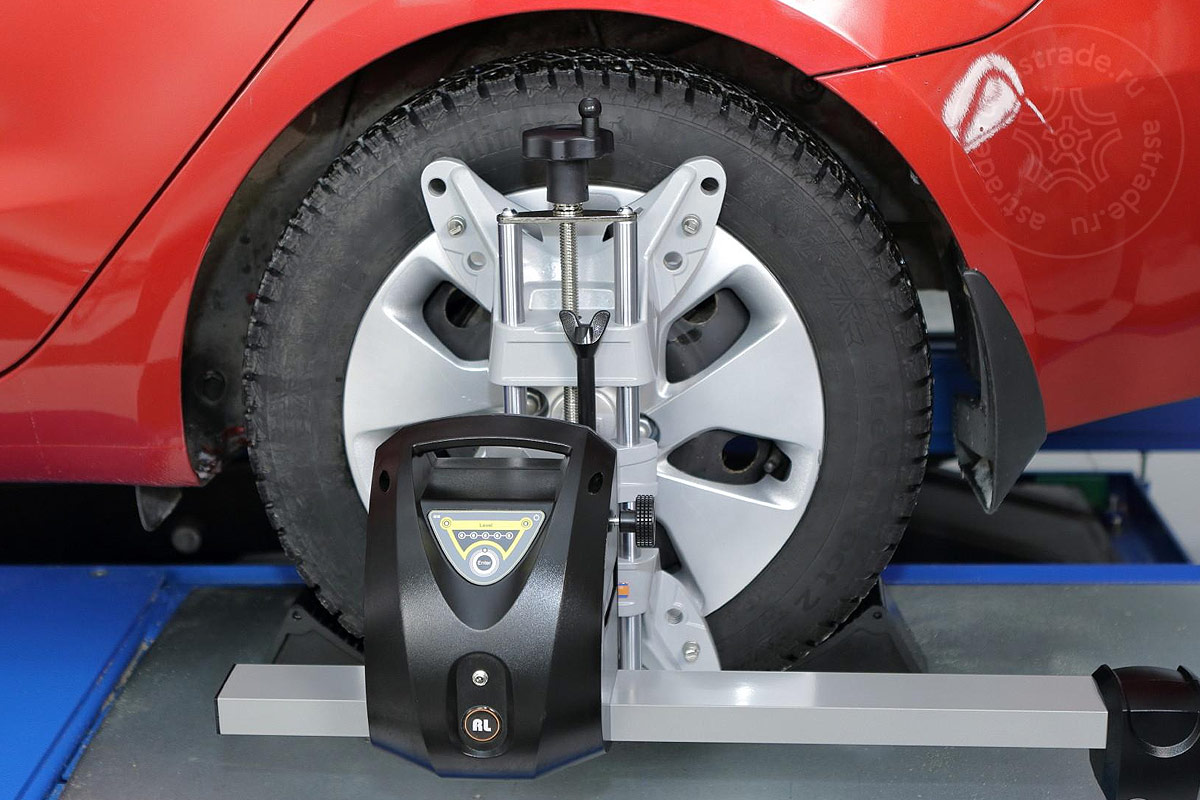

Использование инфракрасных лучей обеспечивает высокую точность и удобство измерений. Каждая CCD камера содержит два излучателя и CCD матрицу высокого разрешения (3648 ячеек)
Измерительная система на базе CCD матриц высокого разрешения позволяет измерять с высокой точностью схождение, а также схождение в повороте при 20 без использования электронных поворотных кругов.
Режим "Просмотр показаний датчиков" позволяет производить детальную диагностику работы стенда. Калибровочное устройство входит в базовую комплектацию.
Высокоточные японские датчики, расположенные в измерительных блоках, подают непрерывную информацию о положении колес автомобиля.
Информация от измерительных блоков в цифровом виде передается на центральный компьютер (электронный блок управления) по кабелям или по Wi-Fi.
При обработке постоянно учитываются поправки, вычисленные при проведении процедуры "Компенсации биения дисков".
![](https://astrade.storage.yandexcloud.net/medialibrary/ace/aceb81b74dc170f38d50600dbcf62455/b4ab3f0fb4123408011def13fce1803b.jpg)
Прибор обеспечивает измерение следующих основных параметров:
для передней и задней оси: |
|
для передней оси (управляемые колеса): |
|
* Данные параметры доступны в полном объеме только для стендов относящихся к категории « замкнутый контур »
![]() |
Пульт дистанционного управления Техно Вектор Пульт дистанционного управления имеет эргономичную форму, выполнен из ударопрочного пластика и позволяет уверенно управлять компьютером на расстоянии до 10 м. На нем расположена пленочная клавиатура, кнопки которой, дублируют функциональные клавиши основной панели управления. Связь между компьютером и пультом осуществляется осуществляется по Wi-Fi. |
![]() |
Колесные адаптеры Техно Вектор Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером). На адаптеры крепятся измерительные блоки (Техно Вектор 4, Техно Вектор 5) или мишени с градиентным рисунком (стенды с технологией 3D). |
![]() |
Компьютер для стендов Техно Вектор Компьютер, входящий в поставку каждого стенда Техно Вектор, это современный компьютере под управлением лицензионной операционной системы Windows. На нем установлено программное обеспечение "Техно Вектор", а также база данных параметров автомобилей. |
![]() |
Комплект поворотных платформ для стенда сход-развал Комплект поворотных платформ используется при выполнении работ на стендах сход-развал Техно Вектор 4 и Техно Вектор5 для поперечной разгрузки передних колес автомобиля.
Габаритные размеры платформы: 375 х 365 х 50 мм. |
![]() |
Калибровочное устройство для Техно Вектор 5 Калибровочное устройство Техно Вектор 5 представляет собой шасси с креплениями для измерительных блоков и позволяет проводить контроль и калибровку показаний датчиков самостоятельно, не прибегая к услугам сервисного центра. Пошаговая процедура, интегрированная в программе, направляет действия оператора. |
![]() |
Измерительные блоки Измерительные блоки нового образца с электронными уровнями, пленочной сенсорной панелью управления. Различаются количеством датчиков измерения углов, для различный моделей стендов, а также наличие или отсутствие функции PRRC. |
![]() |
Стопор руля и упор для тормоза Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля. Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо". |
Комплектация стендов развал-схождение в зависимости от модели:
Наименование | 5216 R PRRC | 5216 PRRC | 5214 NR PRRC | 5214 N PRRC | 5216 R | 5216 | 5214 NR | 5214 N |
---|---|---|---|---|---|---|---|---|
Измерительные блоки с функцией PRRC | ||||||||
"П-образный контур" | ||||||||
"Замкнутый контур" | ||||||||
Передача данных по высокочастотному радиоканалу | ||||||||
Аксессуары (в базовой комплектации) |
Аксессуары для Техно Вектор 5 (в базовой комплектации)
Руководство по эксплуатации | 1 шт. |
Самоцентрирующийся колесный адаптер (захват) | 4 шт. |
Стопор для руля | 1 шт. |
Упор для тормоза | 1 шт. |
Поворотная платформа | 2 шт. |
Пульт дистанционного управления | 1 шт. |
Кабель передних измерительных блоков | 2 шт. |
Кабель задних измерительных блоков | 2 шт. |
Калибровочное устройство "Техно Вектор" | 1 шт. |
Уровень калибровочный | 1 шт. |
Макс. погрешность измерений |
Сред. статист. погрешность |
||
---|---|---|---|
Углы установки передних колес | |||
Углы развала колес | ±8º | ±3' | ±2' |
Угол суммарного схождения передних колес | ±5º | ±3' | ±2' |
Угол продольного наклона шкворня | ±19º | ±8' | ±5' |
Угол поперечного наклона шкворня | ±19º | ±8' | ±5' |
Углы поворота колес передней оси | ±22º | ±10' | ±5' |
Максимальный угол поворота колес** | ±45º | ±30' | ±20' |
Углы установки задних колес | |||
Углы развала колес | ±8º | ±3' | ±2' |
Угол суммарного схождения колес задней оси | ±5º | ±3' | ±2' |
Углы индивидуального схождения колес задней оси | ±2,5º | ±2' | ±1' |
Углы симметрии | |||
Угол смещения передней оси | ±2,5º | ±3' | ±2' |
Угол смещения задней оси* | ±2,5º | ±2' | ±1' |
Угол движения | ±2,5º | ±2' | ±1' |
Угол отклонения геометрии оси* | ±2,5º | ±3' | ±2' |
* - для стендов с замкнутым контуром
** - измеряется с помощью поворотных платформ
Напряжение | 220 В ± 10% |
Частота | 50 / 60 Гц |
Диапазон крепления колесного адаптера (захвата) | 12 ÷ 24 дюйма |
Рабочая температура | +10 °С ÷ +35 |
Потребляемая мощность | 150 Вт |
Масса нетто | 227 Кг |
Масса брутто | 257 Кг |
Объем | 1,5 м3 |
Количество мест в упаковке | 7 |
Климатическое исполнение прибора по ГОСТ | ГОСТ 15150-69 |
![](https://astrade.storage.yandexcloud.net/medialibrary/a7f/a7f4295e0cd8dc4e7fdd12356ad0344f/f75e53cab4efb824a61bb441764cc721.jpg)

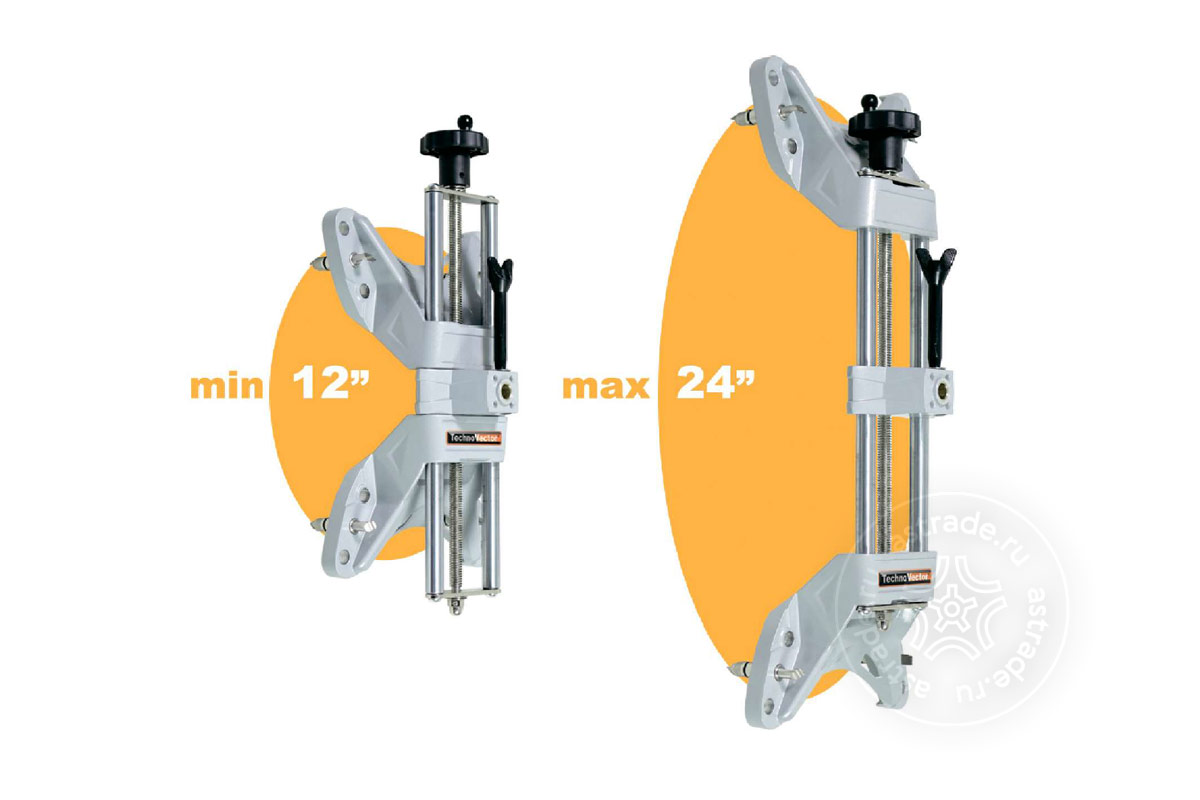

Самоцентрирующиеся колесные адаптеры со смещающейся центральной частью работают с широким диапазоном колесных дисков от 12” до 24” и совместимы с колесами как легковых, так и легких грузовых автомобилей
![](https://astrade.storage.yandexcloud.net/medialibrary/f56/f56f26f6a6641c4b76d4767f9214cf80/ffd2b09b69ec3b84d55e7b3426e1d748.jpg)

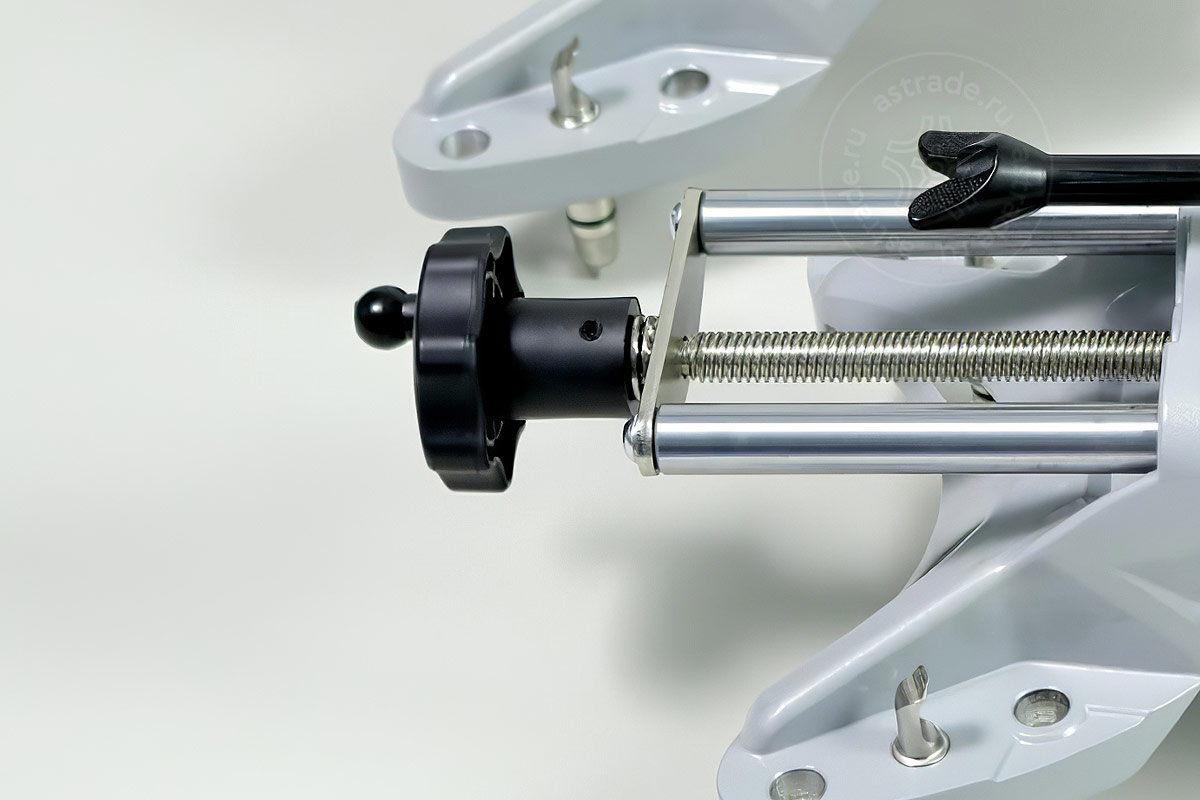

Специальная рукоятка обеспечивает быструю настройку на диаметр колесного диска
![](https://astrade.storage.yandexcloud.net/medialibrary/9a2/9a2f265cb110c0295f539c92fd5cd19c/4fab6626604ae231c973bbca4afd7f89.jpg)

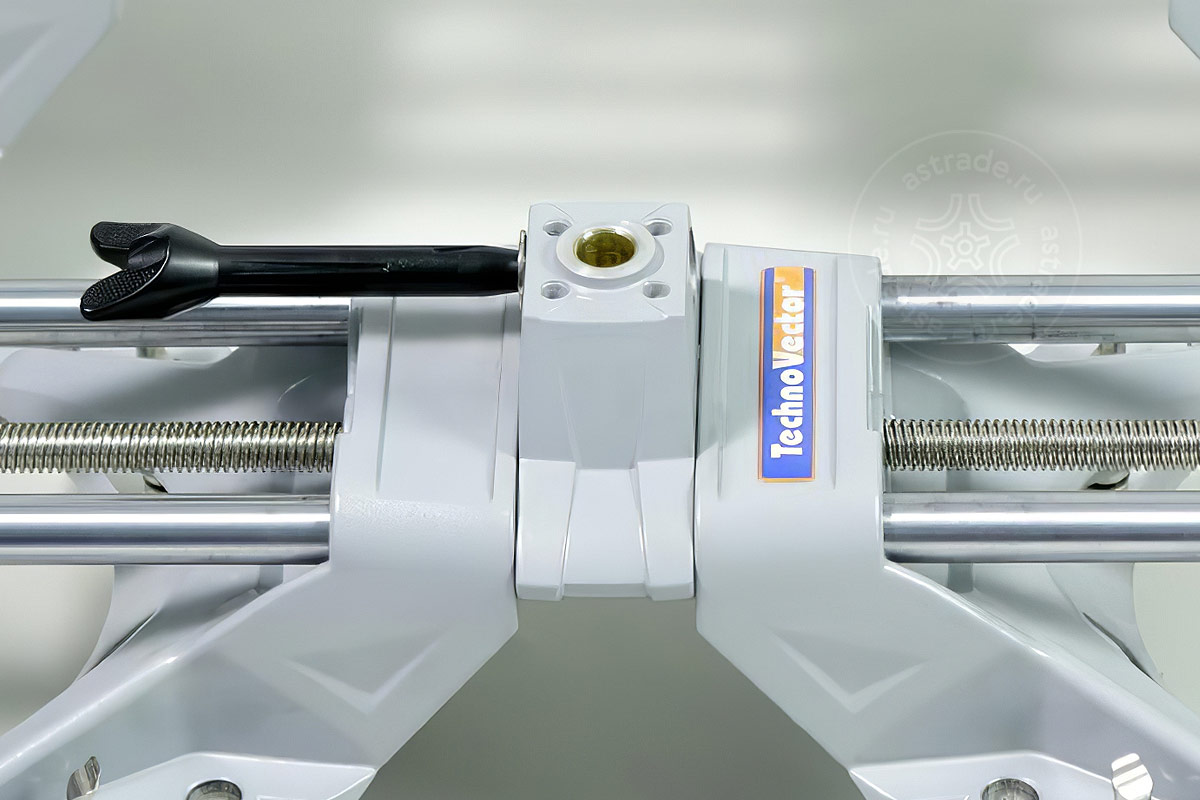

Фиксатор вала обеспечивает быстрое и надежное крепление мишени в адаптере
![](https://astrade.storage.yandexcloud.net/medialibrary/ab5/ab5ea65d1f00a1b385f452d79f6eee91/95b670bb9fc37400de209e5c1a62c6ec.jpg)

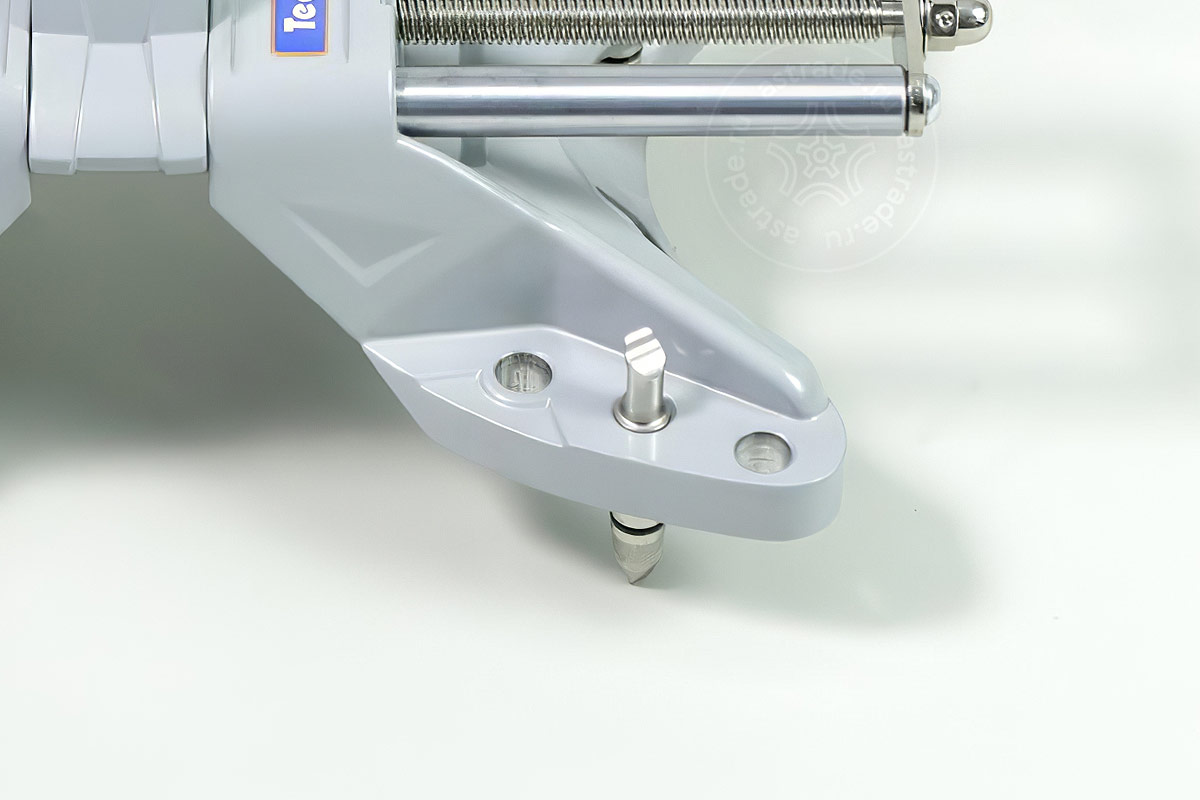

Переход с минимального на максимальный размер дисков осуществляется простой перестановкой “когтей”
Программное обеспечение
![](https://astrade.storage.yandexcloud.net/medialibrary/7fd/7fdf0678f98486bb50b939fcea0ccfb8/67408f20da3d1a85c4e802e7163c2c64.jpg)

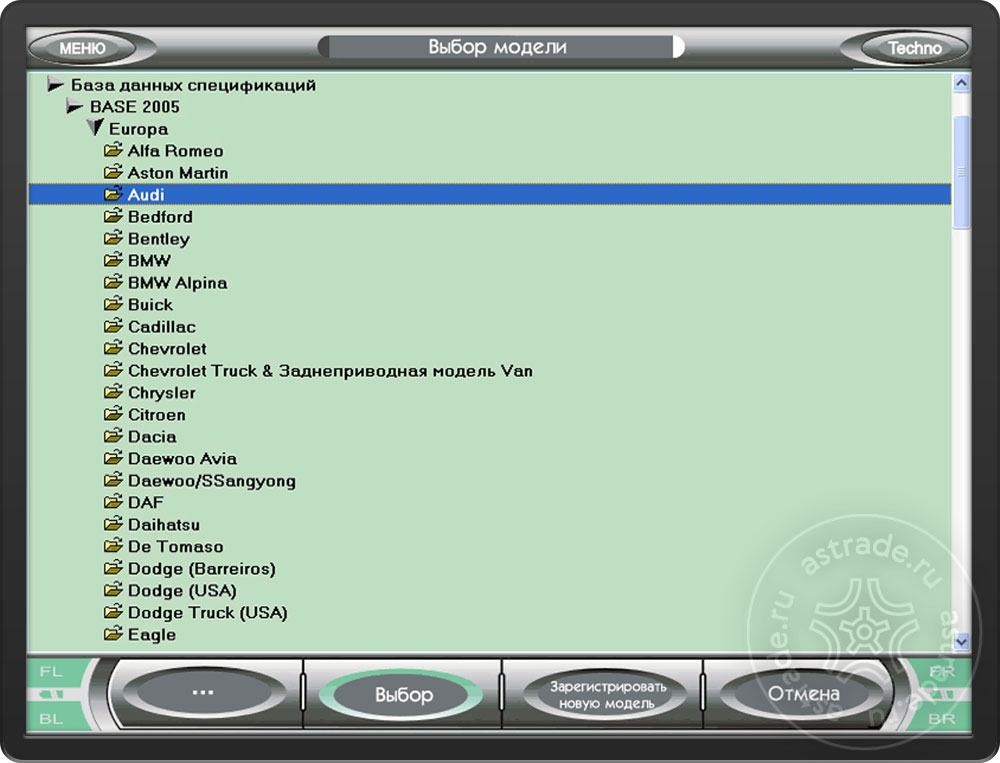

Программное обеспечение стендов комплектуется новейшей базой данных на более чем 40 000 моделей автомобилей Европы, США, Азии, Японии (в т.ч. с правым рулем), России и др. Список марок и моделей автомобилей, заложенных в базу, Вы можете посмотреть ниже в разделе с документацией. Бесплатные ежегодные обновления базы данных и программного обеспечения.
В процессе диагностического контроля обеспечивается непрерывное считывание информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров, на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля. Предусмотрена возможность создания собственной базы.

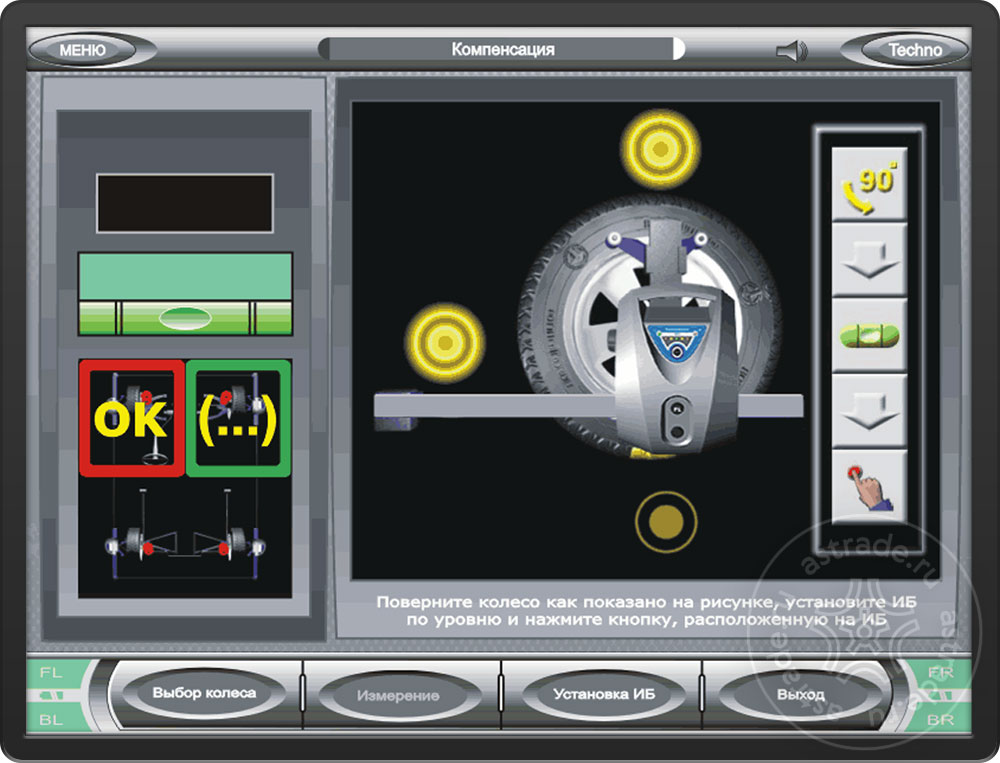

Программа обеспечивает компенсацию биения дисков колес. Измеренная погрешность запоминается компьютером и учитывается как поправка при дальнейшем измерении и регулировке.
![](https://astrade.storage.yandexcloud.net/medialibrary/248/24859501fc4a97e5bf6b077488d943d9/944da1238638e1fa5cc078861f6e8a38.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/788/788cf6fa8a5e84091a528730cb0baeab/02a934b4937e852a63e97ab5c7fe108f.jpg)

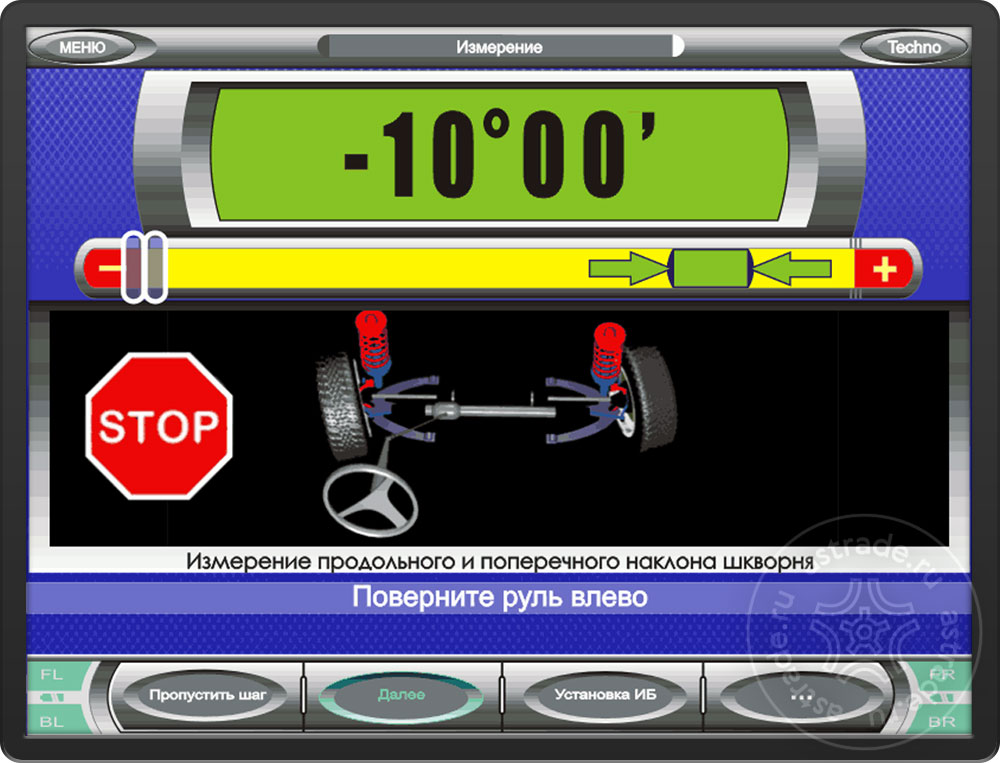

Оптимизированная процедура измерения параметров установки колес существенно снижает время измерения.

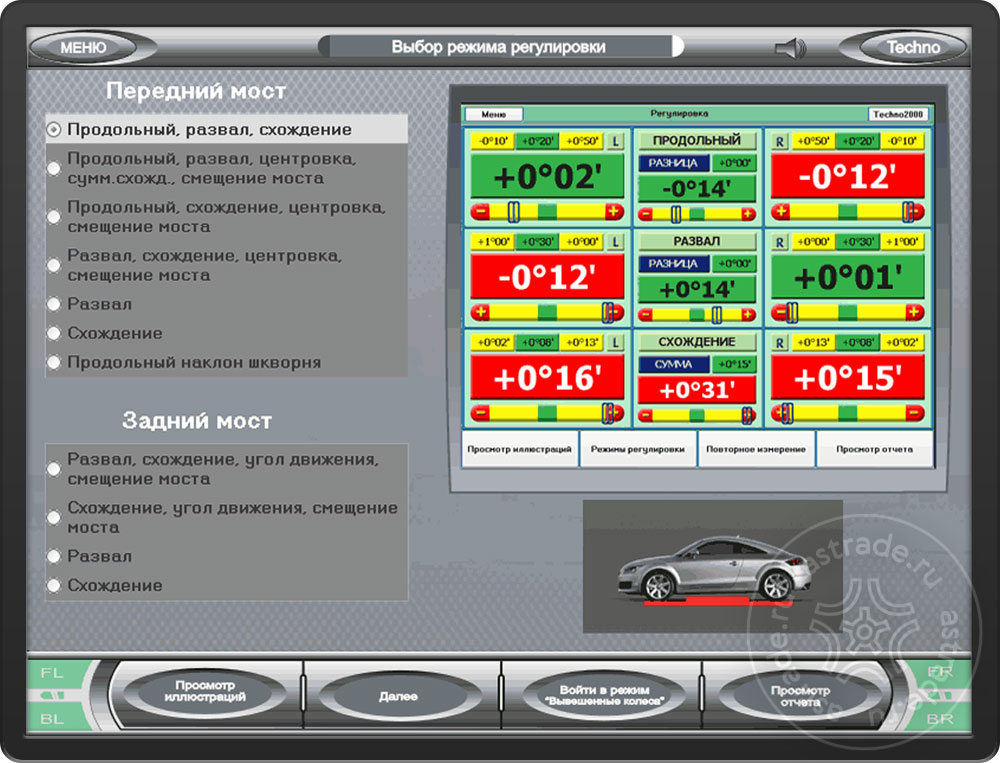

Возможность выбора режима регулировки. 11 режимов отображения регулируемых параметров - по группам и раздельно. Возможность регулировки продольного угла в реальном времени.
![](https://astrade.storage.yandexcloud.net/medialibrary/5a1/5a1321488afd927a19660950792f0888/8958186dbf044f14360f34f8955b7f49.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/141/1414ed9cdbaea1d1ac5309a2f21946db/74b590360ed5336f8b81a5da3edab5ab.jpg)

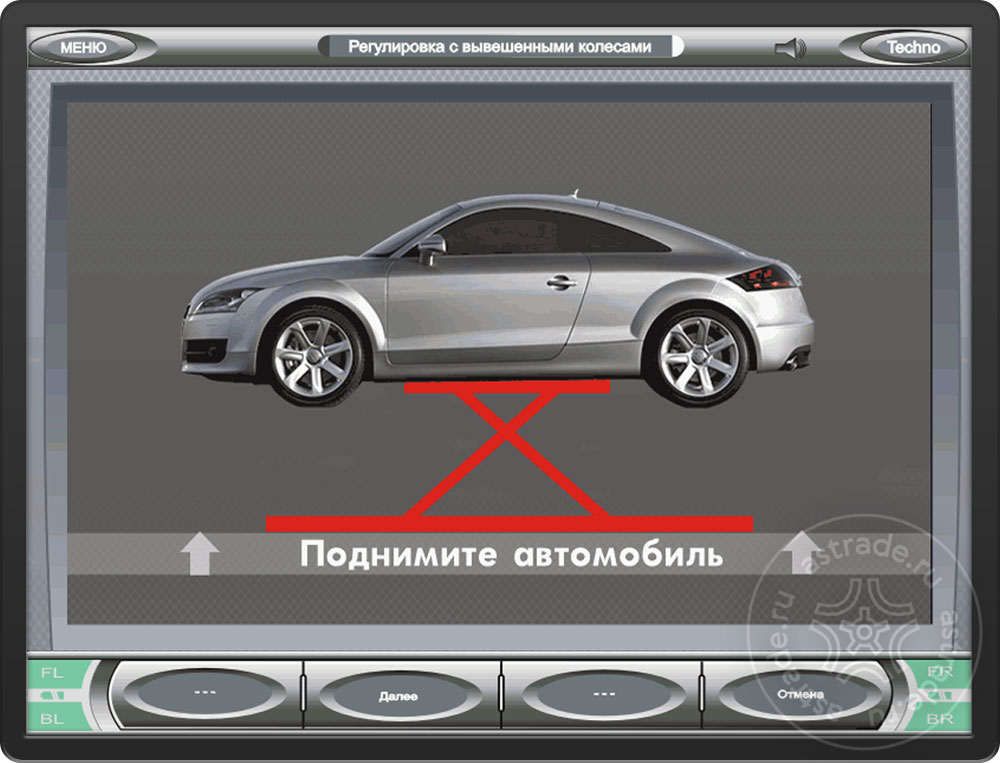

Реализован режим регулировки автомобиля с вывешенными колесами.

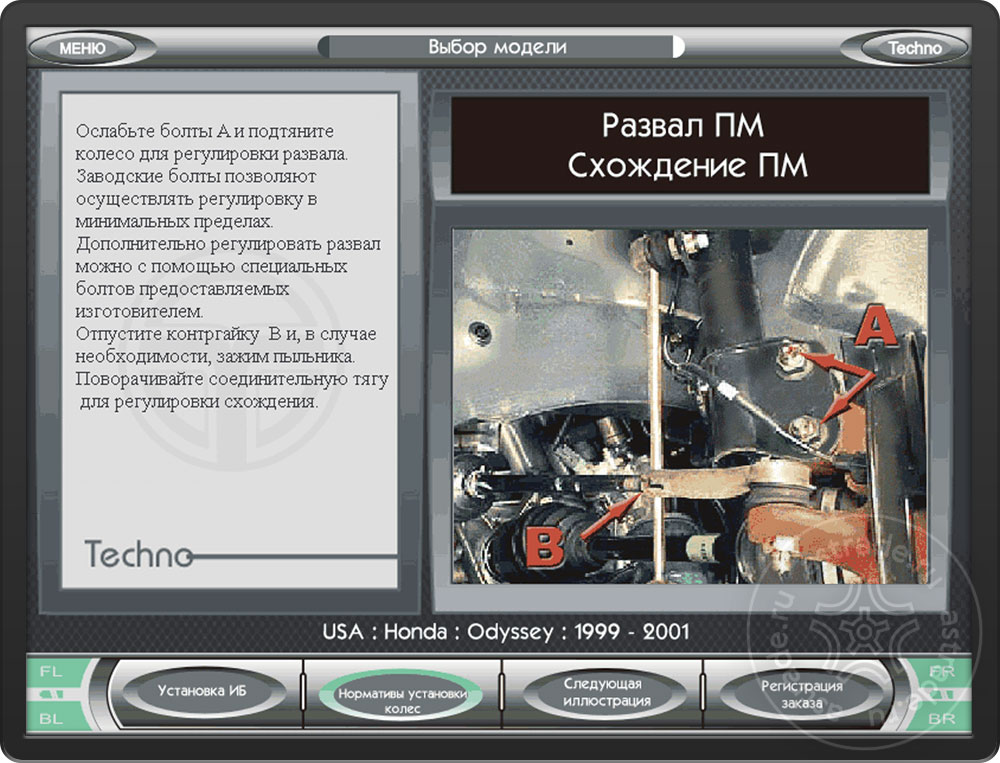

Электронная справочная система содержит исчерпывающую информацию по работе со стендом и программой. Видеоролики по работе с оборудованием. Видеоролики по работе с программой. Информация по регулировкам - схемы, иллюстрации, видео, трехмерная анимация.
![](https://astrade.storage.yandexcloud.net/medialibrary/9ba/9ba410854eab34312b5fc4df2599413c/47faca647010247ca34a46223d0e2a72.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/744/74434784747c370c42d8bbb20d58bc2c/bcd3a2533c77290a392c06dcc4606e48.jpg)

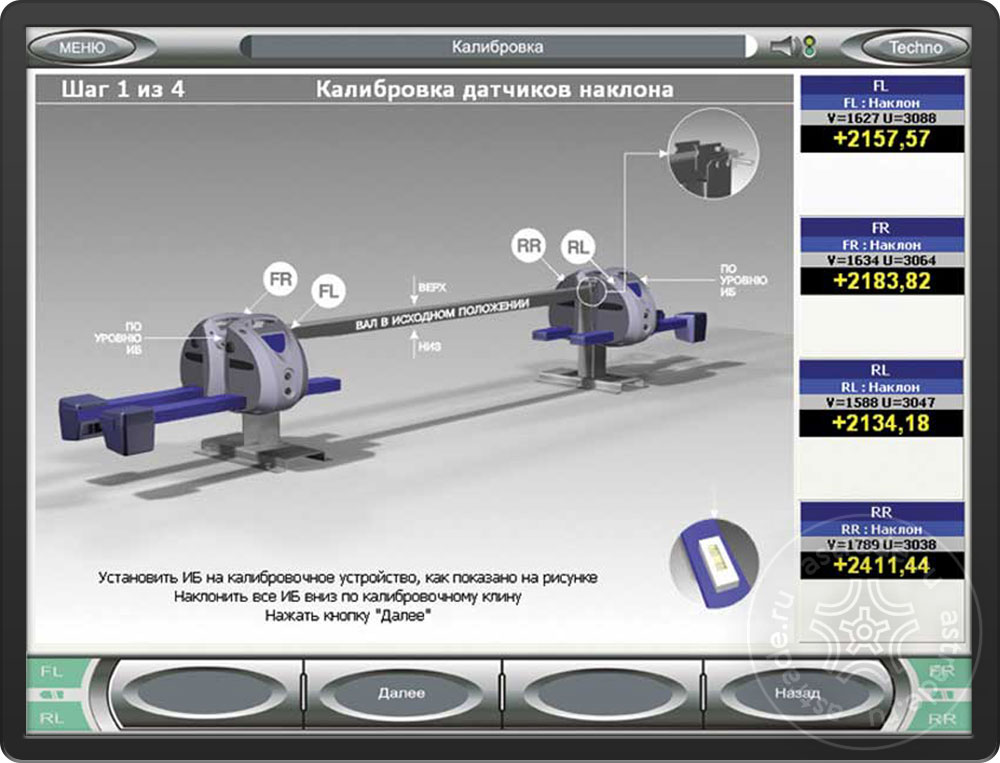

Калибровочное устройство в базовой комплектации позволяет производить контроль и калибровку показаний датчиков самостоятельно. Пошаговая процедура, интегрированная в программе, направляет действия оператора.

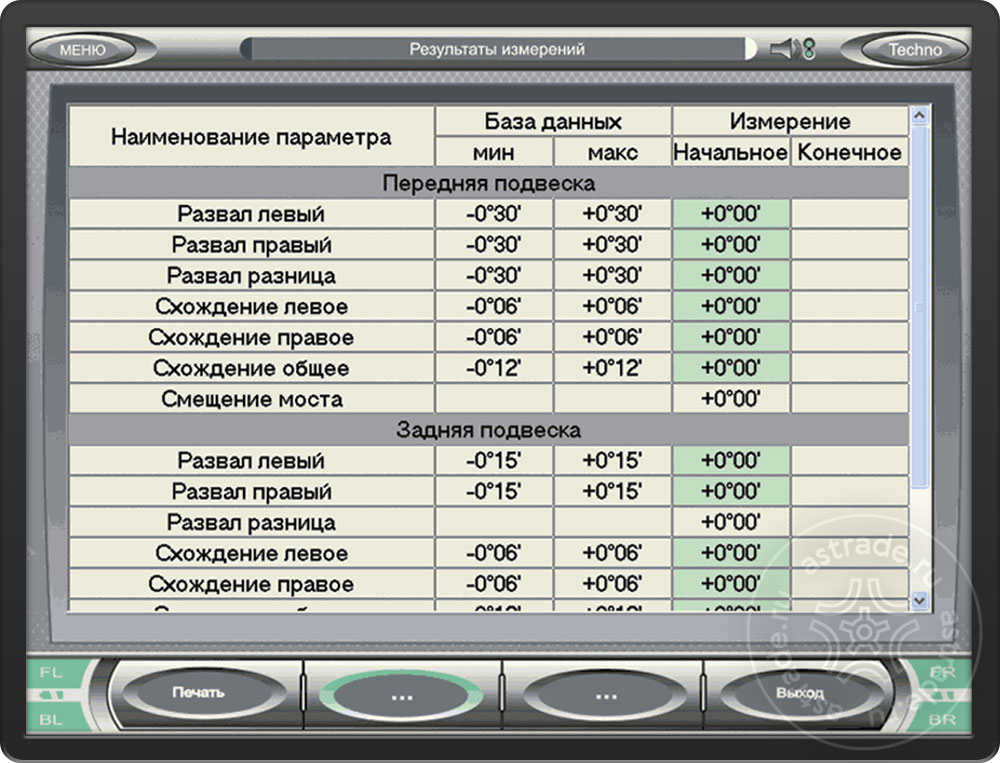

Программа позволяет сохранение и распечатку измеренных параметров до и после регулировки. Возможность цветной или черно-белой распечатки.
![](https://astrade.storage.yandexcloud.net/medialibrary/dd8/dd878683bac4e7b747fbcf98b1f6af4c/40058de37abbd2c7542b71076fa25123.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/d25/d25963fecaf8f93aee8583aa57190102/3d7eba021362a794cdaaadcec1200f8f.jpg)

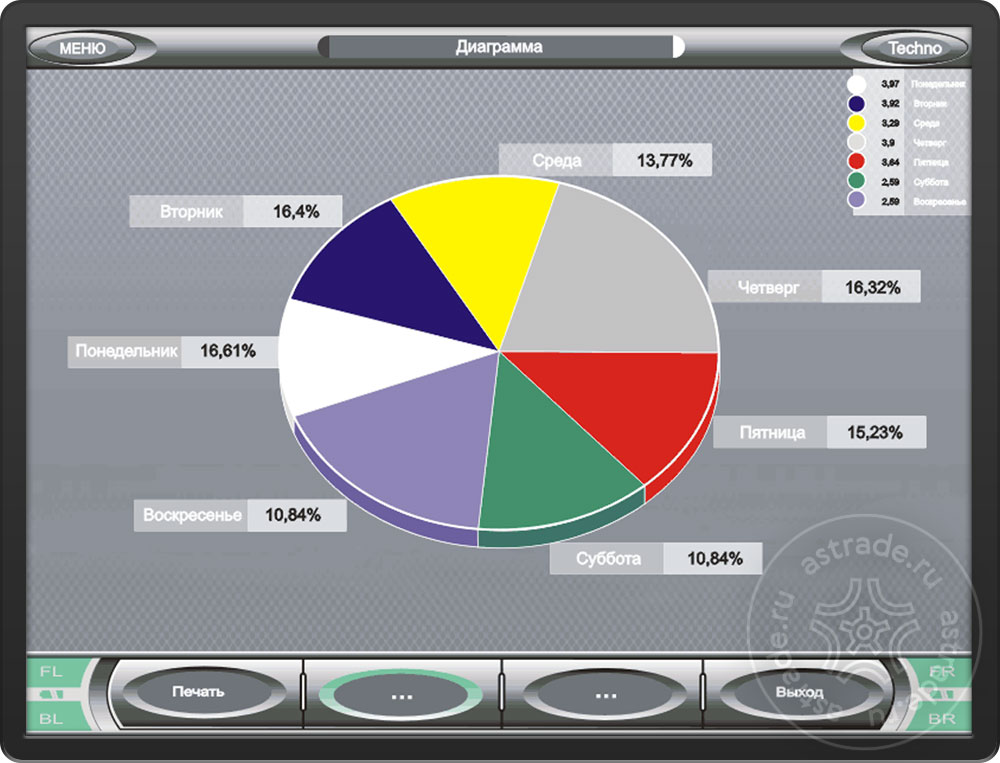

Наличие базы данных клиентов. Возможность статистического анализа проводимых работ за любой период времени по разным параметрам - по дням недели, по месяцам, по моделям автомобилей и т.д. Возможен полный контроль за действиями оператора.
