Техно Вектор 8 VELOX (4 колонны – 2 оси)

Оборудование позволяет производить быструю диагностику автомобиля для последующего принятия решения о необходимости проведения регулировки. Техно Вектор 8 обеспечивает максимально возможную скорость работы - измерение всех базовых параметров производится сра...

Подробное описание
Выберите подходящую модель в таблице

Все комплектации

Стоимость Наличие Тумба Особенности Количество камер
Мобильная (металл) Облегченная тумба 10
Мобильная (металл) T-тумба 10
Мобильная (металл) V-тумба 10
Мобильная (металл) P-тумба 10

Преимущества и специальные предложения

Оборудование позволяет производить быструю диагностику автомобиля для последующего принятия решения о необходимости проведения регулировки.

Техно Вектор 8 обеспечивает максимально возможную скорость работы - измерение всех базовых параметров производится сразу после заезда автомобиля и гарантирует сохранность колесных дисков.

Технология VELOX, принцип работы

Управляемые проекционные системы измерительных блоков обеспечивают циклическую структурированную подсветку колес. Стереосистемы измерительных блоков, созданные на основе прецизионных промышленных видеокамер, осуществляют съемку поверхностей колес. Полученные изображения обрабатываются и на основе этих данных вычисляется точное положение каждого колеса автомобиля.

Отсутствие возможности повреждения дисков

Бесконтактная технология исключает возможность повреждения дисков

Скорость готовности к работе

Отсутствие необходимости устанавливать колесные адаптеры сокращает время на проведение полного измерения до секунд

Модели для различных условий использования и вариантов монтажа

В линейке стендов присутствуют модели как для проверки, так и для проверки и регулировки. Возможна работа на различных типах рабочих мест - яме и подъемнике

Гарантия 24 месяца

Быстрое реагирование на обращение и наличие комплектующих на складе

Бесплатное обновление ПО

На протяжении всего срока эксплуатации оборудования, без дополнительных условий и платежей

Опция удаленного подключения к стенду

Диагностика оборудования через Интернет, без выезда наших специалистов

Программное обеспечение Техно Вектор 8 VELOX

Программное обеспечение Техно Вектор 8 VELOX позволяет бесконтактным способом произвести быстрое измерение и полную регулировку автомобиля (в том числе получить отчет о геометрии подвески)

4 комплекта камер

Стенд оборудован 4 комплектами камер (в каждом комплекте по 2 камеры и проектору) для моментального считывания информации сразу по двум осям. Камеры высокого разрешения обеспечивают быструю и надежную работу, моментальную передачу информации в компьютер

Где применяется

Подходит для работы на яме

Необходимые расстояния

Необходимое расстояние от плоскости колес автомобиля до камер – 1 метр. Минимальное ширина помещения, где может стоять оборудование Техно Вектор 8 – 5 метров

Основные узлы

Бесконтактная система зрения

Бесконтактные система зрения позволяет измерять углы установки колес за несколько секунд.

  • Прецизионные промышленные видеокамеры;
  • Структурированная подсветка высокой яркости;
  • Поворотный механизм задних стоек позволяет производить измерение автомобилей с длинной базы от 2м до 3,5 м.;
  • 3D сканирование каждого колеса в реальном времени.

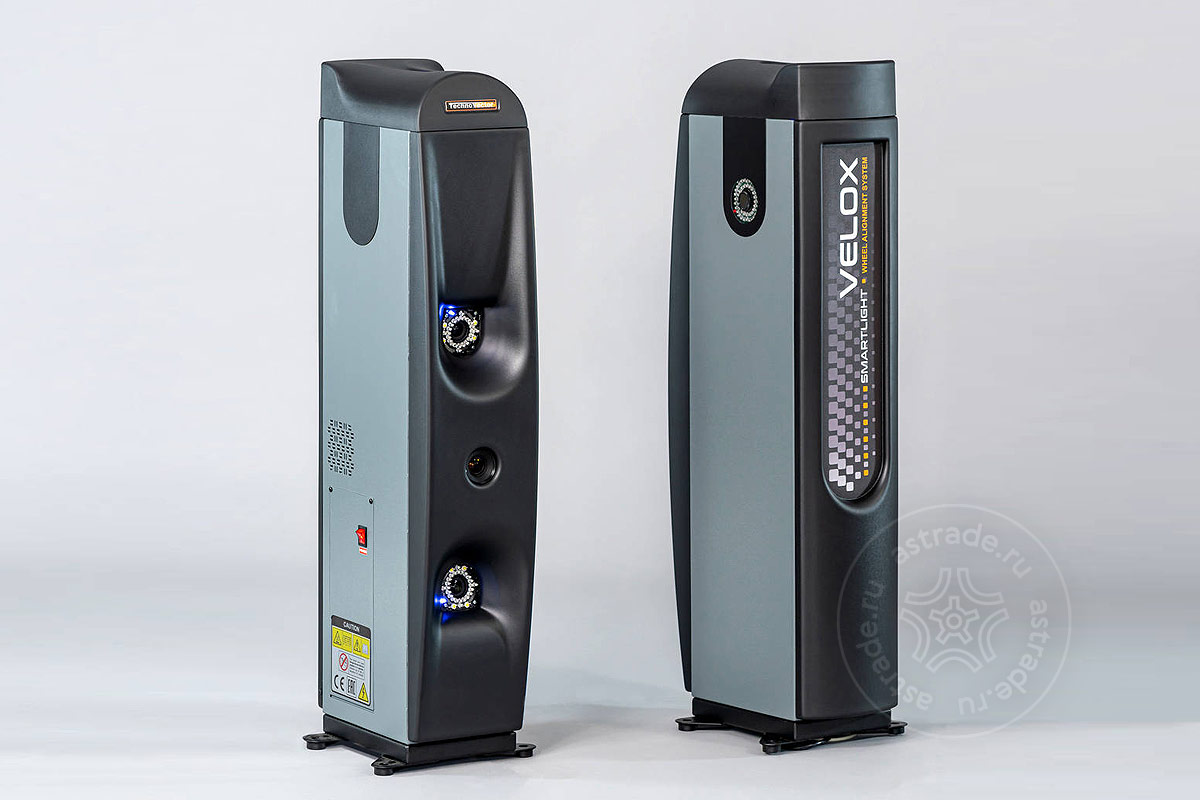

Стойки системы машинного зрения

Стойки содержат систему машинного зрения и проекционную систему.

  • Прочная и устойчивая конструкция
  • Стойки могут быть адаптированы для индивидуальных условий установки
  • Поворотный механизм позволяет производить измерение автомобилей разной длинны без перемещения стоек

Программное и аппаратное обеспечение

Стенды комплектуются современным мощным компьютером, лицензионным полноценным программным обеспечением.

  • Современная операционная система Windows 10
  • Мощный компьютер на базе процессора Intel Core i7
  • Бесплатное обновление программного обеспечения и Базы данных на весь срок службы оборудования

Как работает Техновектор 8

В зоне приемки устанавливаются 4 колонны для сквозного проезда автомобиля

2 камеры на каждой колонне одновременно считывают рисунок, который проецируется на колеса, и тем самым стенд вычисляет углы развал-схождение колес

Проектор проецирует на колеса специальный рисунок

Проектор и камера

Рисунок на колесе

В модификации с 4 колоннами, достаточно остановиться 1 раз, чтобы померить переднюю и заднюю ось

Обзор видимости камер

3D моделирование колеса

Две передние колонны неподвижны, а две задние поворачиваются в зависимости от колесной базы автомобиля

Данные о колесной базе автомобиля уже занесены в систему. При стандартной установке стенд позволяет обслуживать автомобили с колесной базой от 2 до 3,5 метров

При стандартной установке стенд с 4 колоннами позволяет обслуживать автомобили с колесной базой от 2 до 3,5 метров

  • Колесная база Daewoo Matiz – 2340 мм
  • Колесная база Mercedes-Benz Maybach – 3390 мм
  • Колесная база Газель – 3145 мм

Программное обеспечение Техно Вектор и мощный компьютер (IntelCore i7) моментально обрабатывает информацию с камер и производит вычисления.

Мобильные приложения

TechnoVector Report Viewer

Приложение позволяет сохранять и отображать результаты всех измерений и регулировок автомобилей, проведенных на стендах схода-развала Техно Вектор, в смартфонах владельцев автомобилей, работающих на Android и iOS

Автоматическая отправка отчета после измерения или регулировки автомобиля и загрузка в клиентское приложение (в случае указания адреса электронной почты или номера телефона при заказе услуги). Требуется подключение стенда к Интернету

Загрузка отчета после измерения или регулировки автомобиля по QR-коду на экране монитора или распечатке стенда Техно Вектор. Не требуется подключение стенда к Интернету.

Отчеты одновременно доступны как в формате HTML для просмотра на мобильном устройстве, так и в формате PDF, подходящем для просмотра или печати.

TechnoVector Assistan

Позволяет:

  • Производить фотосъемку регистрационного номера автомобиля (дополнительная камера - опция, не входит в стандартную комплектацию) и передавать на стенд фотографии для автоматического распознавания номера и внесения его в заказ (доступно при подключении пакета Автозаполнение);
  • Производить фотосъемку и передавать на стенд фотографии, автоматически прикрепляя их к текущему заказу, с возможностью комментирования. Фотографии сохраняются в базе данных стенда вместе с заказами и доступны для просмотра в любое время;
  • Транслировать текущие регулируемые параметры на экран мобильного устройства (смартфон, планшет). Для удобства предусмотрены различные режимы отображения;
  • Управлять стендом. Мобильное устройство с установленным приложением работает, как пульт дистанционного управления.

Онлайн отчеты

Получение отчета после измерения или регулировки автомобиля по QR-коду на экране монитора или распечатке стенда Техно Вектор в формате HTML.
Не требуется подключение стенда к Интернету.

Отчет на планшете или на распечатке
может быть использован для объяснения клиентам необходимости замены запчастей и проведения ремонта


Пакеты автоматизации заполнения заказа

Функции пакета Автозаполнение:

  • Получение изображения от камеры;
  • Распознавание автомобильного номера;
  • Поиск в базе данных клиентов по распознанному регистрационному номеру автомобиля и автоматическое заполнение заказа в случае его нахождения.

Функции пакета Автозаполнение Плюс:

  • Получение изображения от камеры;
  • Распознавание автомобильного номера;
  • Поиск в базе данных клиентов по распознанному регистрационному номеру автомобиля и автоматическое заполнение заказа в случае его нахождения
  • Получение технических сведений об автомобиле на сервере Техно Вектор (услуги платные, необходимо подключение к Интернету и приобретение подписки). В случае нахождения единственной модели, заказ заполняется автоматически. В случае нахождения нескольких подходящих моделей, предлагается выбрать вручную наиболее оптимальную.

Отличия комплектаций Техно Вектор 8 SMARTLIGHT

Light-тумба
Компьютерная стойка представляет собой металлическую конструкцию. Стойка крепится на вертикальной опоре корпуса видеокамер или к полу

T-тумба
Металлическая компьютерная стойка, сверху пластиковая панель на которой располагаются элементы управления

V-тумба
Компьютерная стойка эргономичной конструкцией с полкой под полноразмерную клавиатуру

Технические характеристики

Диапазон измерений Макс. погрешность измерений Сред. статист. погрешность
Углы установки передних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения передних колес ±5º ±3' ±2'
Угол продольного наклона шкворня ±19º ±8' ±5'
Угол поперечного наклона шкворня ±19º ±8' ±5'
Максимальный угол поворота колес ±45º ±10' ±5'
Углы установки задних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения колес задней оси ±5º ±3' ±2'
Углы индивидуального схождения колес задней оси ±2,5º ±3' ±2'
Углы симметрии
Угол смещения передней оси ±2,5º ±3' ±2'
Угол смещения задней оси ±2,5º ±3' ±2'
Угол движения ±2,5º ±3' ±2'
Угол отклонения геометрии оси ±2,5º ±3' ±2'

  Значение
Напряжение, В 220 ± 10%
Частота, Гц 50/60
Диапазон захвата колесного адаптера, дюймы 12 ÷ 24
Рабочая температура, °С +10 ÷ +35
Потребляемая мощность, Вт 350
Масса нетто, Кг 280
Масса брутто, Кг 390
Объем, м3 1,7
Количество мест в упаковке 7
Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69
