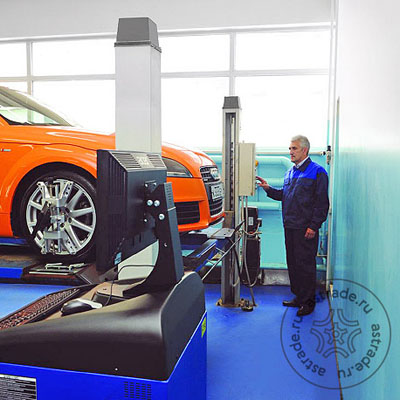

Техно Вектор 6

Стенды Техно Вектор 6 FREE MOTION предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

• Позволяет установку в небольших помещениях (нет ограничений по расстоянию между подъемником и фронтальной стеной);
• Нет ограничений по ширине между колоннами подъемника;
• Измерение и регулировка на любой высоте подъемника;
• Нет привязки к рабочему месту;
• Не требует монтажа.

Ограничения существующих 3D стендов

Не секрет, что монтаж любого 3D стенда накладывает ограничения на расстояние до фронтальной стены и порой делает невозможным установку 3D стенда.

Новинка компании Технокар - Техно Вектор 6 призвана убрать эти ограничения и позволить владельцам даже небольшим помещений использовать технологию 3D!

Предназначен для проверки и регулировки углов установки колес автомобилей с диаметром дисков от 12 до 24 дюймов

Видеокамеры высокого разрешения обеспечивают быстрый и надежный «захват» мишеней и беспроводную передачу информации в ПК через WiFi

3D визуализация результатов измерений

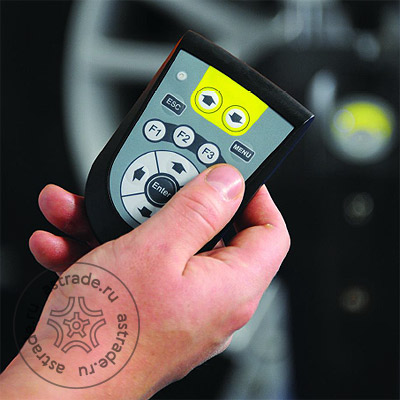

Пульт дистанционного управления

Процедура компенсации “прокатыванием"

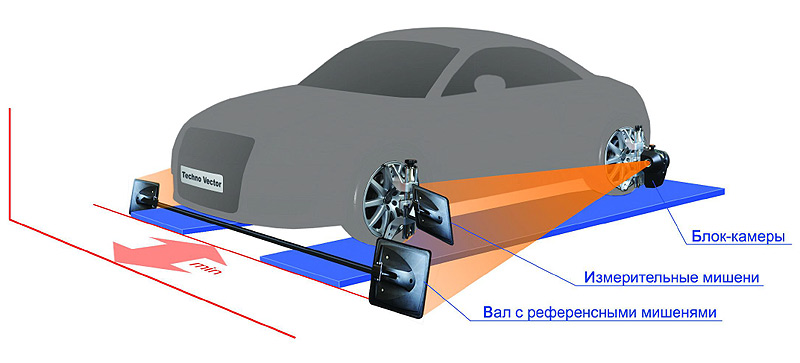

Две блок-камеры, две измерительные мишени на передних колесах и вал с референсными мишенями создают связанную измерительную систему, определяющую положение всех колес автомобиля в пространстве.

Принцип работы

В поле зрения камеры одновременно попадают измерительные мишени, расположенные на передних колесах автомобиля, и референсные мишени. Производится определение координат положения камер и мишеней в пространстве, на основании этих данных производится расчет углов установки колес.

Т.к. вся измерительная система вписывается в размеры подъемника и поднимается и опускается вместе с автомобилем, то регулировку можно производить на любой высоте, а колонны подъемника не перекрывают поле зрения камер.

Установка стенда

Установка стенда Техно Вектор 6 не требует монтажных работ. Стенд не привязан к определенному подъемнику или рабочему месту, достаточно перенести вал с референсными мишенями, измерительные мишени и блок-камеры и стенд готов к работе на новом месте.

Компенсация биения дисков

Процедура "компенсация биения дисков" выполняется методом прокатывания автомобиля, достаточно прокатить автомобиль ~ на 40 см., и данная процедура будет выполнена.

Стенд Техно Вектор 6 может стать идеальным решением как для крупных станций обслуживания автомобилей, так и для небольших автосервисов, стремящихся даже в небольшом производственном помещении использовать современные стенды с технологией 3D.

Стенды содержат следующие основные элементы:

1. Компьютерная стойка
   • эргономичная рабочая панель управления;
   • полноразмерная клавиатура;
   • беспроводной пульт управления;
   • современный, высокоскоростной процессор;
   • цветной широкоформатный монитор;
   • программное обеспечение Техно Вектор с трехмерной визуализацией.

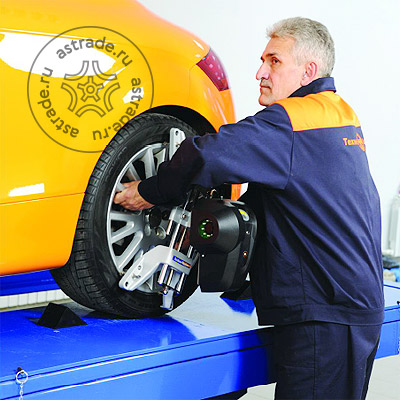

2. Самоцентрирующиеся колесные адаптеры.

   Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3. Измерительные мишени.

   Пассивные отражатели без содержания электронных элементов, состоящие из:

   • плоских мишеней с градиентным рисунком, покрытые защитным слоем;
   • прочного ударо-защищенного корпуса.
4. Вал с референсными мишенями.

   Вал с пассивными отражателями без содержания электронных элементов, состоящие из:

   • вала для крепления мишеней;
   • плоских мишеней с градиентным рисунком покрытые защитным слоем;
   • прочного ударо-защищенного корпуса.

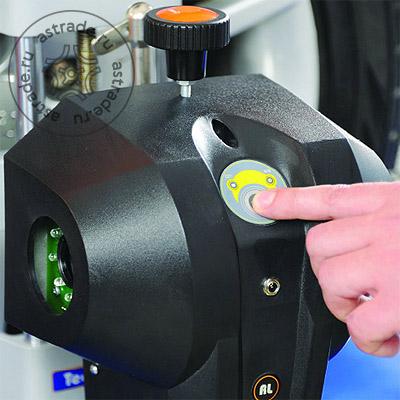

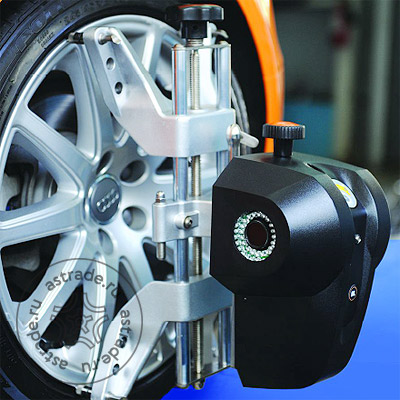

5. Блок-камеры.

   Видеокамеры высокого разрешения обеспечивают быстрое и надежное определение координат мишеней в пространстве и передачу информации в ПК по каналу Wi-Fi.

6. Программное обеспечение Вектор 3D

   Операционная система - лицензионная Microsoft Windows.

   Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.

   Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

   В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

   Программное обеспечение включает расширенную систему управления отчетами.

Схемы установки

Техно Вектор 6 разрабатывался и проектировался для снятия ограничений, существующих при использовании 3D стендов на подъемниках и в малогабаритных помещениях:

• на расстояние между стойками подъемника;
• на расстояние до фронтальной стены.

Однако Техно Вектор 6 можно успешно применять и на яме!

Ниже приведены схемы вариантов установки Техно Вектор 6 как на подъемнике так и на яме.

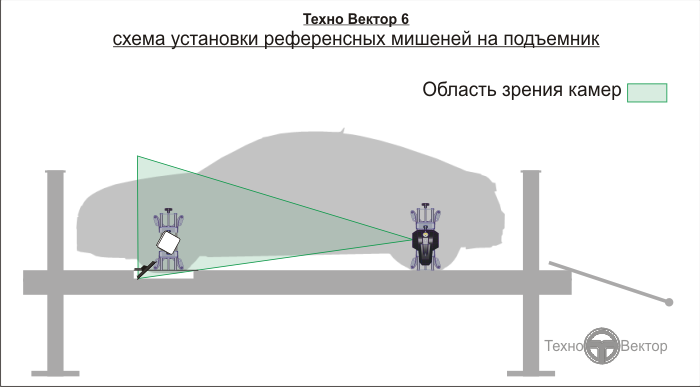

Вариант установки на подъемник

При установке на подъемник вал с референсными мишенями кладется на платформы подъемника спереди на расстоянии 250-650 мм от оси переднего колеса автомобиля и поднимается и опускается вместе с автомобилем.

При таком варианте установки не требуется монтаж стенда и калибровка камер.

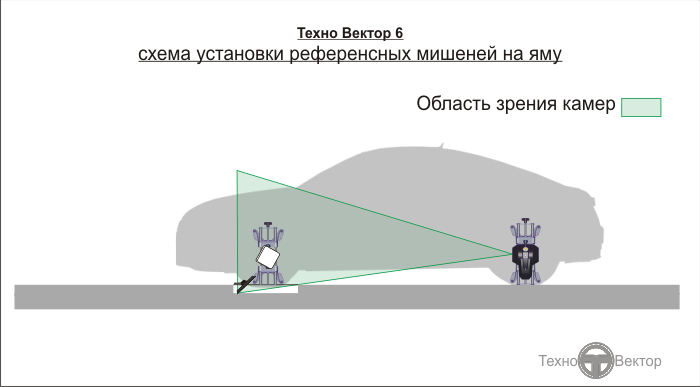

Вариант установки на яму

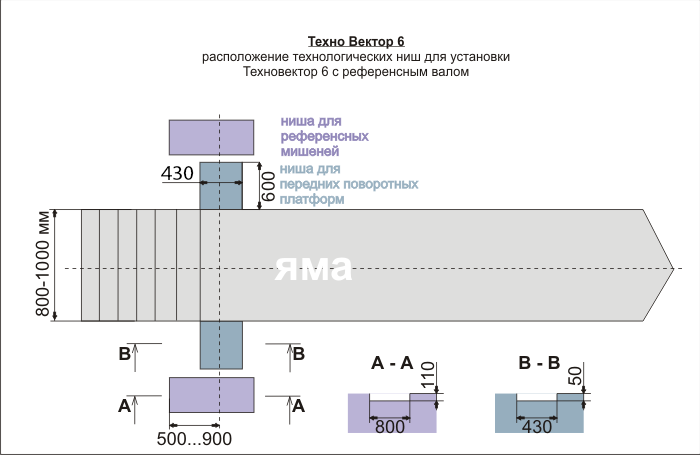

Для установки стенда Техно Вектор 6 на яму необходимо, на этапе проектирования ямы, учесть расположение технологических ниш для референсных мишеней.

При таком варианте установки не требуется монтаж стенда и калибровка камер.

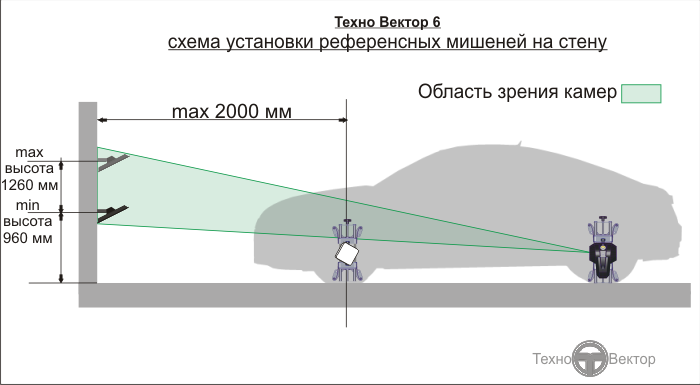

Установка Техно Вектор 6 на существующее рабочее место

(крепление вала с референсными мишенями на стену)

При наличии капитальной стены перед ямой возможно крепление вала с референсными мишеням на стену на кронштейнах.

При этом расстояние от передней оси автомобиля до стены должно не превышать 2м.

Высота, на которой крепится вал, зависит от расстояния до стены и может лежать в пределах 960-1260 мм.

При таком варианте установки монтаж кронштейнов на стену может осуществляться силами заказчика, с учетом требований к высоте, расстоянию от стены до оси переднего колеса и горизонтальности вала.
Калибровка камер не требуется.

ПМО Вектор это:

• Непрерывная обработка информации и отображение измеренных параметров на экране.
• Цветные индикаторы облегчают работу на расстоянии от монитора.
• Автоматическая оценка измеряемых параметров на соответствие нормативам.
• База данных на более чем 40 000 автомобилей.

Программное обеспечение стенда поддерживает ASA Network (коммуникационный стандарт для СТО и дилерских центров). Позволяет централизованно принимать заказы и отправлять результаты измерений в пункты приема автомобилей.

Программное обеспечение стендов на базе PC работает в операционной среде Windows 10

Бесплатные ежегодные обновления программного обеспечения онлайн

Программно-математическое обеспечение Вектор

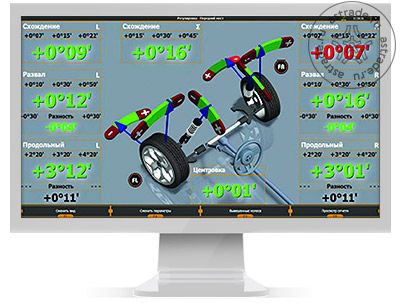

3D Визуализация

• 3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
• Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
• Вся информация на экране обновляется в режиме реального времени;
• При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
• Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.

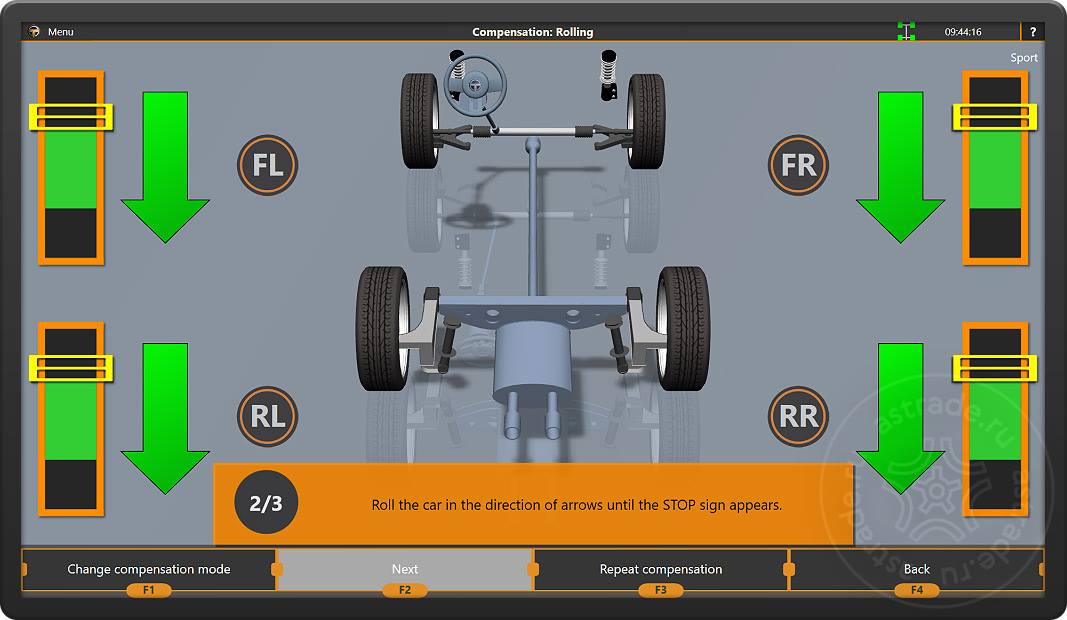

Экран компенсация прокаткой

Совершенные Технологии

• Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
• Обнаружение частично заслонённых мишеней*;
• Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
• Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
• Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
• Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
• Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;

* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна

** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9

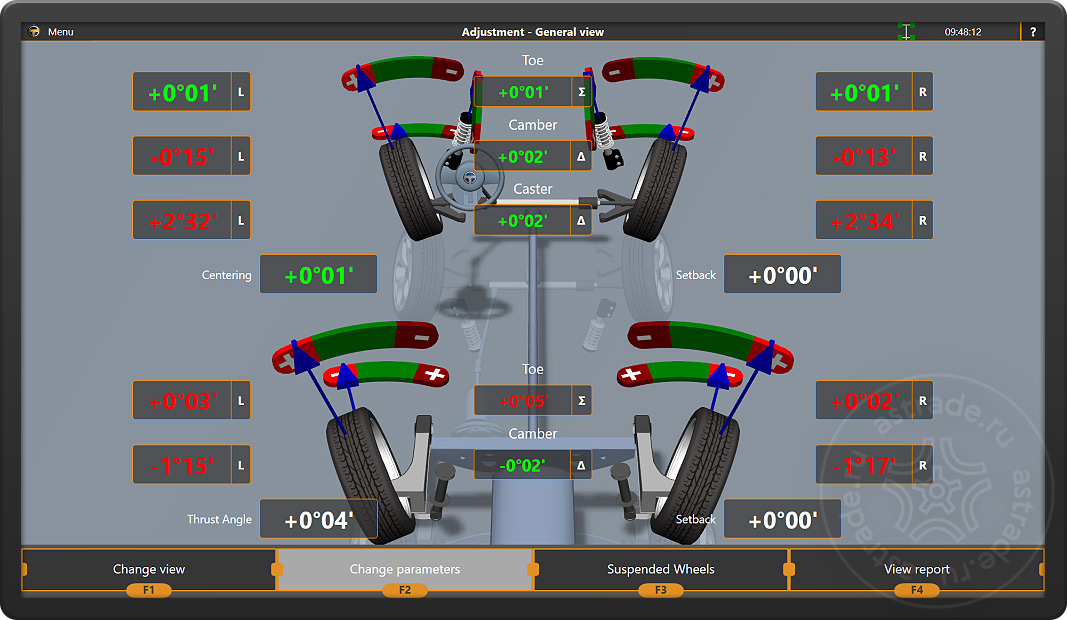

Экран режима регулировки

Измерения

• Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;
• Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;
• Программное обеспечение может автоматически определить начало движения подъемника при регулировке автомобиля и скорректировать отображаемые значения, даже если плоскость подъемника не сохраняется после его подъема или опускания;
• Поддерживаются две плоскости, относительно которых производятся измерения: откалиброванный горизонт или плоскость, вычисленная по колесам автомобиля*;
• Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.

* Измерение в плоскости горизонта доступно только в стендах со стационарно установленными камерами.

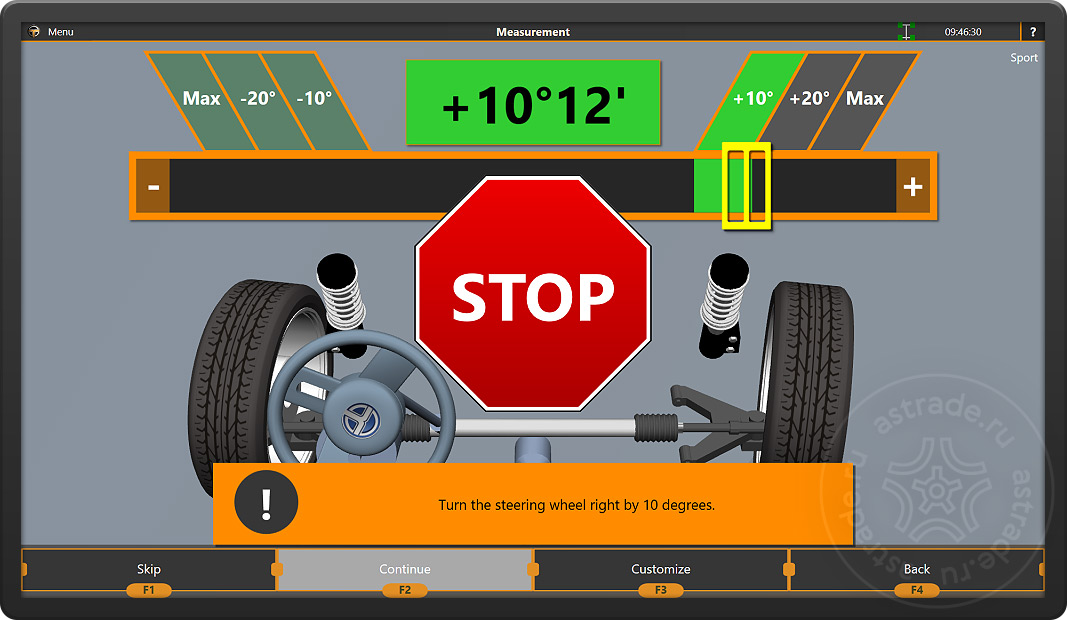

Экран режима измерения

Интуитивный и настраиваемый порядок работы

• Простая работа с программой: используются только 4 кнопки в нижней части экрана;
• Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;
• Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;
• Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;
• Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.
• Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;
• Большое количество настроек, позволяющих настроить поведение стенда "под себя". Например:

* Большой набор настроек распечатываемых отчетов: 2D/3D режим, тексты, логотип, и т.д.

* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;

* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);

* Многие другие настройки для тонкой настройки основных рабочих режимов программы;

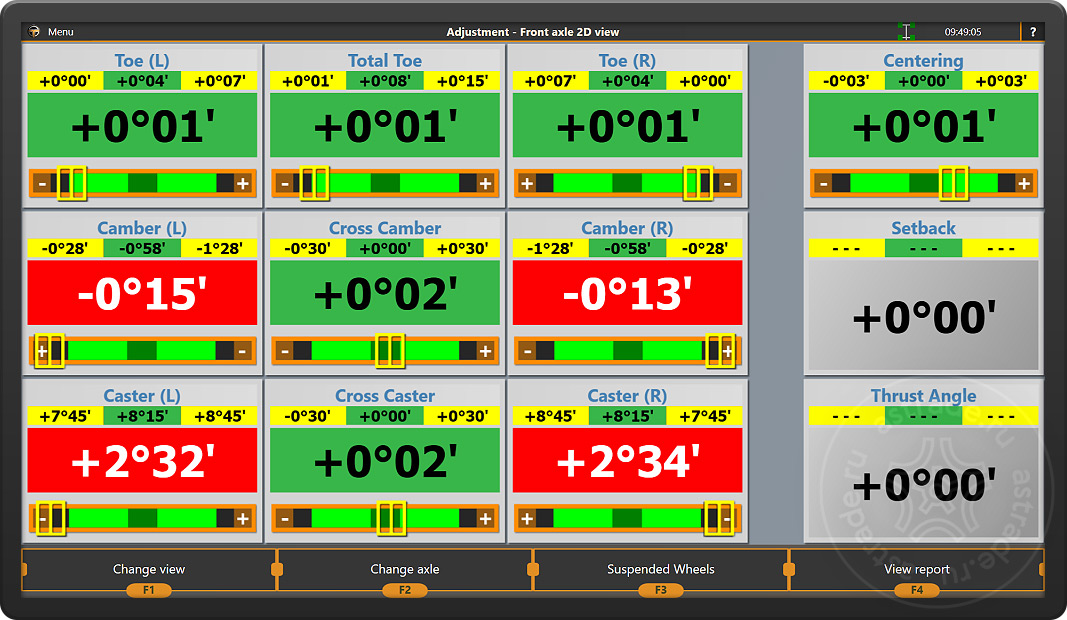

Экран регулировки 2D-вид

Прочие возможности

• Экран статистики отображает важную информацию о производительности стенда: количество измерений, среднее время регулировки и т.д.
• Таблицы требуемых значений давления в шинах присутствуют для большинства моделей в базе данных
• Доступен экспорт данных заказов в Excel или другие программы для работы с электронными таблицами с помощью функции "Экспорт в CSV"
• Поддержка ASA Network

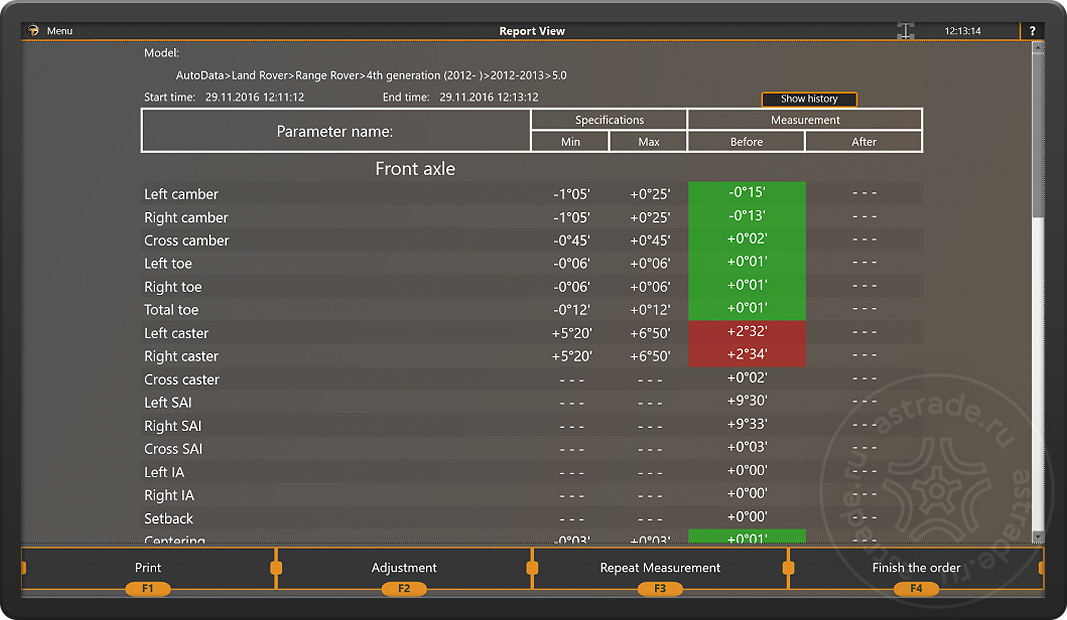

Экран отчета

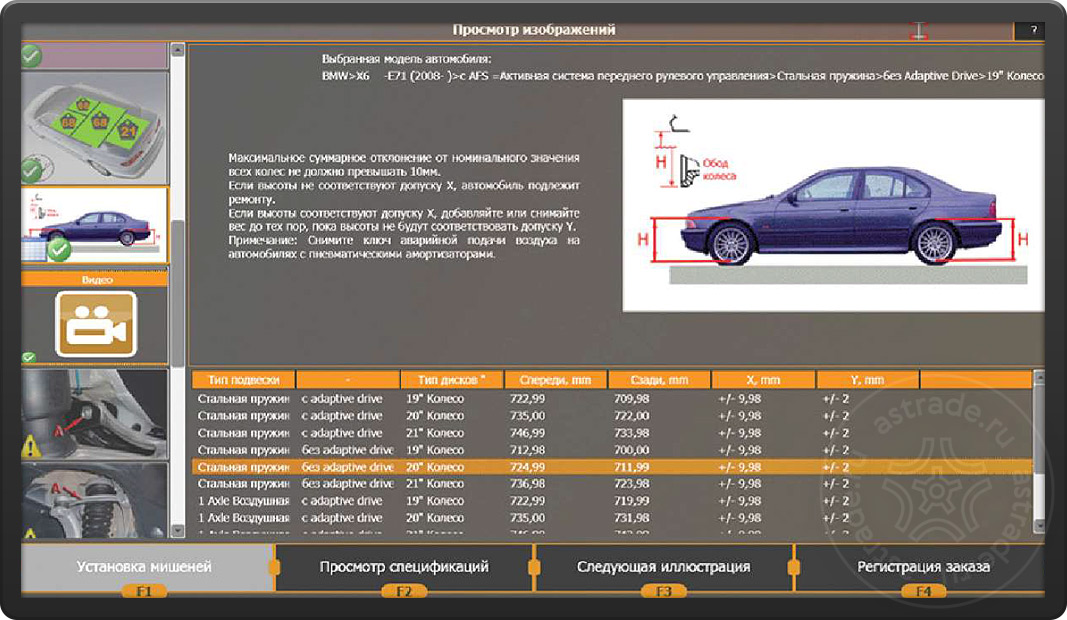

База данных

В программу интегрирована база данных, содержащая

• углы установки колес;
• нормы давления в шинах;
• трехмерная анимация;
• схемы и иллюстрации регулировок;
• более 60 000 автомобилей.
