Sivik GALAXY (Гелакси) / Plus
Технология Direct3D Причиной неэффективности многих других балансировочных станков при работе с литыми дисками является традиционная технология определения мест установки грузов. Расчет ведется на основе данных о диаметре и ширине колеса, которые вводятся вручную или о...
Подробное описаниеВсе комплектации
| Стоимость | Наличие | Ширина диска | Монитор | ∅ диска | 2 эл.линейки | Особенности |
|
|
20" | ✔ | 28" | ✔ | ||
|
|
20" | ✔ | 28" | ✔ | ||
|
|
20" | ✔ | 28" | ✔ | ||
|
|
20" | ✔ | 28" | ✔ | измерение биений диска, лазерный указатель "на 6 часов" | |
|
|
20" | ✔ | 28" | ✔ | измерение биений диска, лазерный указатель "на 6 часов" | |
|
|
20" | ✔ | 28" | ✔ | измерение биений диска, лазерный указатель "на 6 часов" | |
|
|
20" | ✔ | 28" | ✔ | интеграция с подъемником колес, работа до трёх операторов одновременно, Wi-Fi для обновлений, RimRunout 2.0, сводные отчёты с QR-кодом | |
|
|
20" | ✔ | 28" | ✔ | интеграция с подъемником колес, работа до трёх операторов одновременно, Wi-Fi для обновлений, RimRunout 2.0, сводные отчёты с QR-кодом | |
|
|
20" | ✔ | 28" | ✔ | интеграция с подъемником колес, работа до трёх операторов одновременно, Wi-Fi для обновлений, RimRunout 2.0, сводные отчёты с QR-кодом |
Преимущества и специальные предложения
Технология Direct3D
Причиной неэффективности многих других балансировочных станков при работе с литыми дисками является традиционная технология определения мест установки грузов. Расчет ведется на основе данных о диаметре и ширине колеса, которые вводятся вручную или обычной электронной линейкой. Однако, расчет грузов ведется для условного профиля диска, заданного производителем балансировочного станка, а не для реальной формы алюминиевого диска. После ввода данных и выбора программы ALU (схемы установки грузов) станок рассчитывает необходимую массу грузов и места их установки. Однако, из-за несоответствия реального профиля диска и формы диска в математической модели станка, фактическое место установки груза и его значение может существенно отклоняться от расчетного по вылету и диаметру (см. рисунок). Это, в свою очередь, приводит к возникновению остаточного дисбаланса. Следовательно, на таких станках будут необходимы повторные циклы балансировки.
В отличие от устаревшей схемы расчета груза по параметрам диска, технология Direct3D позволяет точно рассчитать груз с учетом реальной формы диска, вне зависимости от его размера. Direct3D обеспечивает устранение дисбаланса за один цикл, что значительно ускоряет работу на станке и уменьшает расход грузов.
Традиционное измерение положения грузов:
(в балансировочных станках многих других производителей)
Параметры диска, используемые при расчете, отличаются от фактического
Direct 3D: Прямое измерение положения грузов
(в балансировочных станках Сивик)
Параметры диска, используемые при расчете, совпадают с фактическими
Измерительная система на базе технологии Direct3D, позволяет осуществить прямой ввод параметров плоскостей установки грузов, т.е. электронной линейкой непосредственно измеряются вылет и диаметр окружности, на которую будет установлен груз. Станок сам распознает схему установки грузов и способ его крепления (набивной или самоклеящийся).
Исходя из полученных данных, станок точно рассчитывает необходимую массу грузов и их положение. Это позволяет отбалансировать практически любое колесо за один цикл.
Точная установка ленточных грузов
Завершающая часть технологии Direct3D – установка ленточных грузов электронной линейкой:
- точно на дистанцию, соответствующую расчетной;
- точно в расчетное угловое положение;
- оператор фиксирует груз в зажиме, выдвигает его до звукового сигнала и прижимает к ободу.
Станок также поддерживает традиционную схему установки груза в положение «12 час» или «6 час». Однако, такой способ установки требует особого внимания мастера – из-за возможных ошибок и "ручного" смещения груза вне плоскости установки или по окружности до 20 мм. Такая ошибка может привести к остаточному дисбалансу (5-6 г при грузе 50 г).
Станок надежно защищен от скачков напряжения

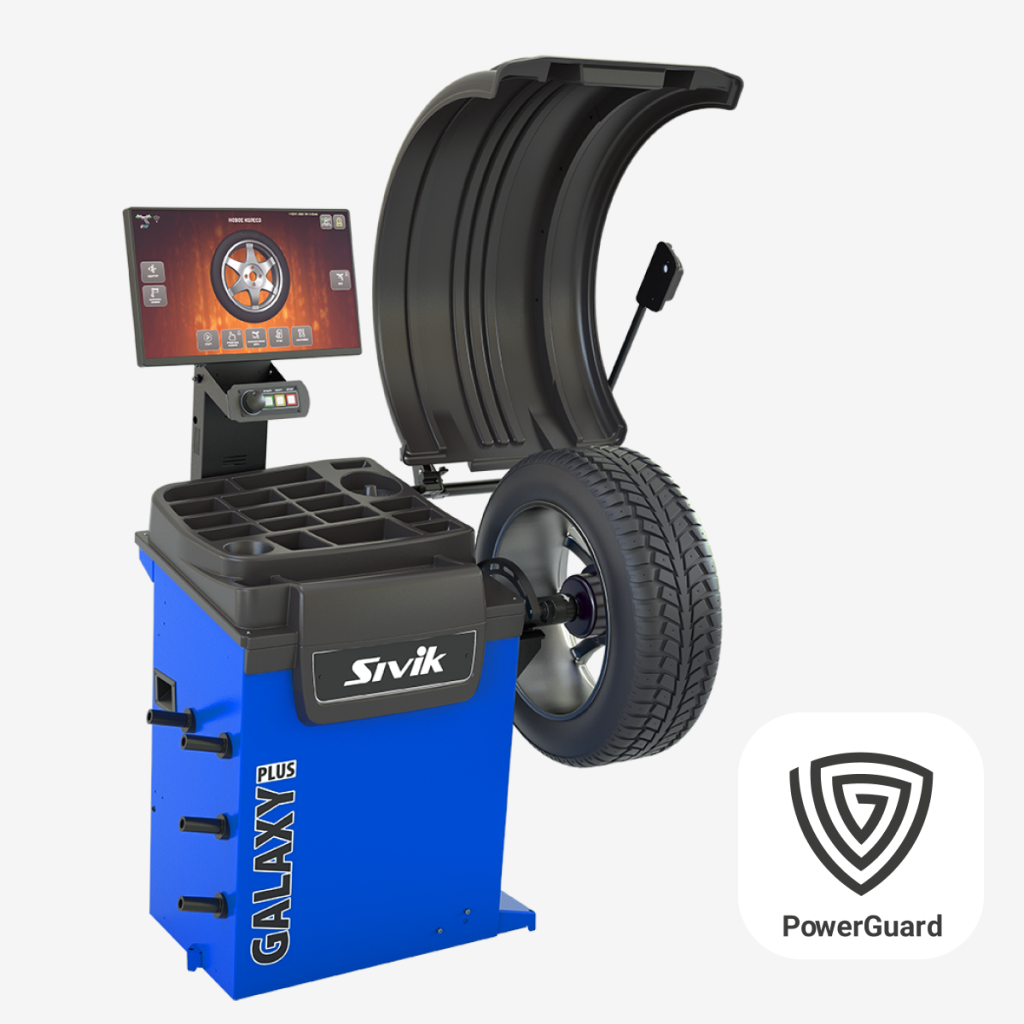

- Оснащен технологией PowerGuard. С помощью нее электроника станка защищена от повреждений во время скачков напряжения в сети.
Гарантия качества
- Гарантия на станок - 2 года.

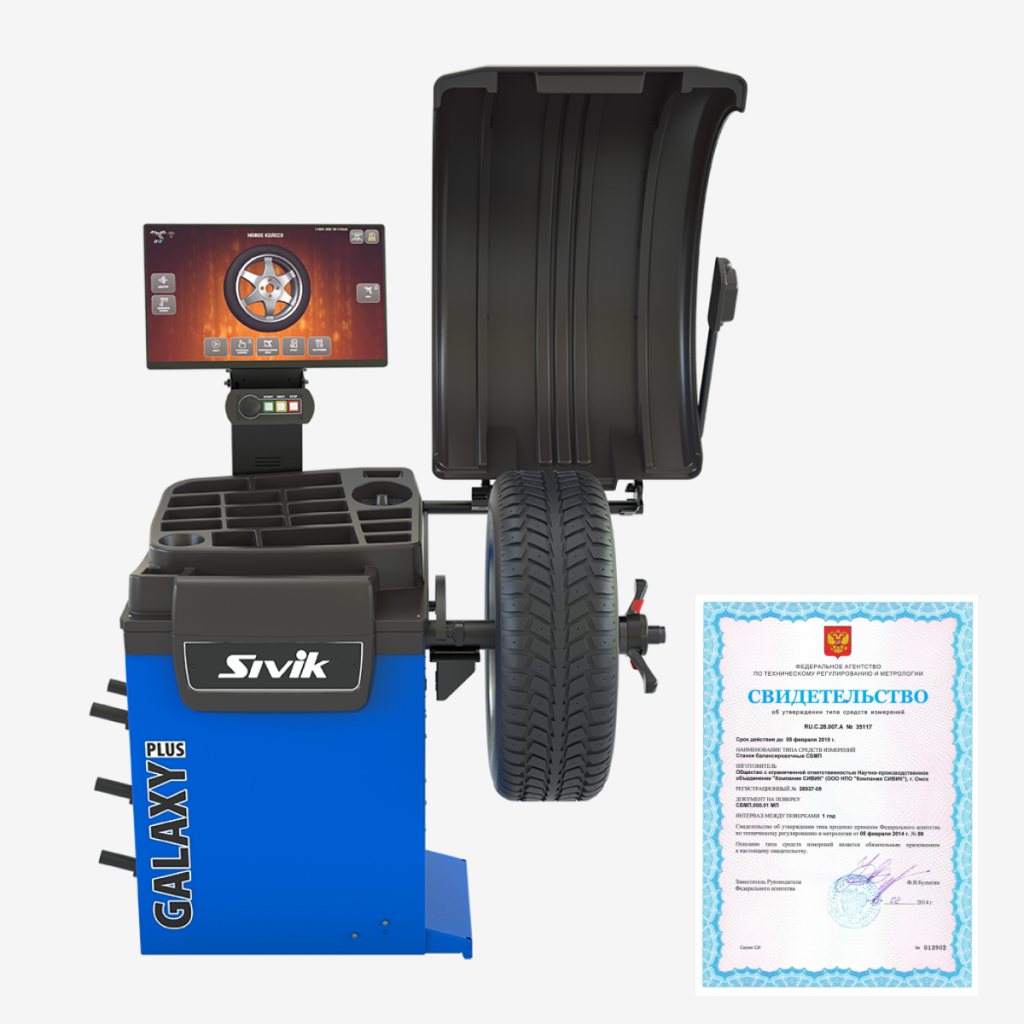

- Высокая точность балансировки подтверждается свидетельством о внесении балансировочного станка Galaxy Plus в государственный реестр средств измерений.
Комплектация
Быстросъемная гайка Sivik
Комплект из 3 стандартных конусов (43÷114,5 мм)
Кронциркуль Sivik для измерения ширины диска
Клещи для установки и снятия грузов
Технические характеристики
| Макс. масса колеса: | 70 кг |
| Макс. диаметр диска: | 28” |
| Макс. ширина диска: | 20” |
| Макс. диаметр колеса: | 900 мм |
| Время измерения дисбаланса: | 5 сек |
| Точность: | 1 г |
| Диаметр вала: | 40 мм |
| Питание: | 220 В 350 Вт |
| Масса: | 135 кг |
| Габаритные размеры: | 1180 (840) х 1460 х 1870 мм |
Комплектация
| Станок балансировочный | 1 шт. |
| Монитор | 1 шт. |
| Стойка монитора | 1 шт. |
| Руководство по эксплуатации КС218.000.00 РЭ | 1 шт. |
| Методика поверки | 1 шт. (СБМП.000.01 МП - по заказу) |
| Вал резьбовой с болтом | 1 шт. |
| Переходник шестигранный |
в зависимости от исполнения болта вала резьбового - 1 шт. |
| Кожух | 1 шт. |
| Ролик | 1 шт. |
| Линейка электромеханическая вторая | 1 шт. |
| Конус диаметром 78...114 | 1 шт. |
| Конус диаметром 62...82 | 1 шт. |
| Конус диаметром 43...70 | 1 шт. |
| Гайка с кольцом и чашкой | 1 шт. |
| Шнур сетевой | 1 шт. |
| Калибр линеек | 1 шт. |
| Клещи для установки и снятия грузов | 1 шт. |
| Упаковка | 1 шт. |
| Болт М12 с шайбой | 1 шт. |
| Винт М4 (для крепления монитора) | 4 шт. |
| Болт М10 с шайбой и шайбой пружинной | 4 шт. |
| Кронштейн крепления монитора | 1 шт. |
| Кольцо дистанционное | 1 шт. |
| Скребок для снятия липких грузов STR-40 | 1 шт. |
| Опора резиновая | в зависимости от исполнения - 3 шт. |
| Фланец в сборе | по заказу - 1 шт. |
| Клещи отжимные | по заказу - 1 шт. |
| Кабель DVI | 1 шт. |
| Кабель питания монитора | 1 шт. |
| Комплект "Конус двухсторонний 108-174 мм с кольцом для балансировочных станков" (артикул: КС-234) | по заказу - 1 шт. |
| Комплект конусов малой конусности | по заказу - 1 шт. |
| Устройство бесконтактного ввода | по заказу - 1 шт. |
| Контрольный ротор КС 009.000.00-01 СБ | по заказу - 1 шт. |
| Контрольные грузы KC 009.010.00-00 СБ | по заказу - 1 шт. |
| Контрольные грузы КС 009.010.00-01 СБ | по заказу - 2 шт. |
Принадлежности для дальнейшего обслуживания
Набор конусов STANDARD D 43-114 мм, 3 шт.
Кронциркуль для измерения ширины диска СБМ-40.840
Сопутствующие услуги
Дополнения
Подъемник пневматический для легковых колёс

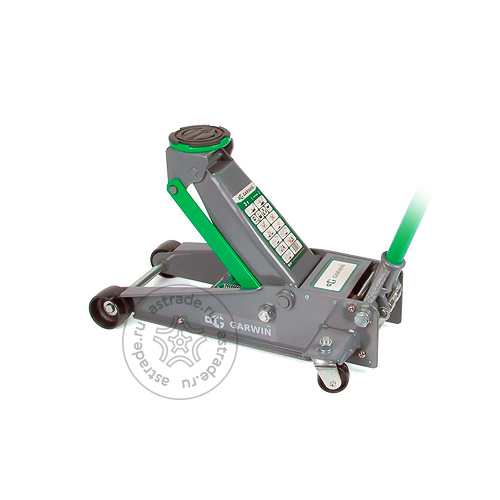

Домкрат подкатной, 3 т.
