Jaltest SST (Speed Sensor Tester)
Jaltest SST - это портативное оборудование, предназначенное для проверки работоспособности активных и пассивных датчиков скорости, а также для симуляции сигналов от датчиков обоих типов с целью обнаружения возможных ошибок в блоках управления, к которым они подключены. Те...
Подробное описаниеПреимущества и специальные предложения
Jaltest SST - это портативное оборудование, предназначенное для проверки работоспособности активных и пассивных датчиков скорости, а также для симуляции сигналов от датчиков обоих типов с целью обнаружения возможных ошибок в блоках управления, к которым они подключены.
Технические особенности
- Проверка активных и пассивных датчиков;
- Режим считывания для датчиков и симуляция сигналов для ЭБУ;
- Светодиоды индикации режима работы и возможных ошибок;
- Быстрое обнаружение неисправностей;
- Портативное и удобно управляемое устройство.
Отличительные преимущества
- Устройство выполняет прямую диагностику для активных и пассивных датчиков скорости;
- Позволяет проводить диагностику датчиков и определять короткое замыкание или обрыв цепи;
- Подходит к любым разъемам датчиков;
- Симулирует сигналы датчиков. Идеально подходит для проверки жгута проводов, разъемов и ЭБУ;
- Jaltest SST является отличным дополнением к диагностическому оборудованию Jaltest (CV, AGV, OHW);
- Более простое в использовании, нежели осциллографы и мультиметры;
- Визуальная проверка выходного сигнала датчика.
С помощью световой панели светодиодных индикаторов, Вы сможете легко обнаружить возможные ошибки без необходимости проведения сложных и комплексных проверок. Во время навигации по различным режимам работы устройства, есть возможность определить выбор требуемого режима по включенным светодиодам, которые будут мигать одновременно. Кроме того, в выбранном режиме будут гореть светодиоды возможных обнаруженных ошибок.
Все перечисленные функции позволят Вам значительно сократить время, затрачиваемое на проверки и обнаружение неисправностей.

- Кнопка Включения / Выключения и изменения режима
Поддерживается три типа нажатий:- Короткое нажатие
(менее 1 с): изменяет режим, когда не был выбран ни один из режимов; - Длительное нажатие
(от 1 до 3 с): выбор требуемого режима. Если режим уже был выбран, устройство переходит в режим запуска; - Длительное удержание
(более 3 с): выключает устройство;
- Короткое нажатие
- Обнаружение ошибок
Красный светодиод активируется при обнаружении обрыва цепи, короткого замыкания или определении проблемы с питанием; - Тип датчика
Зелёный светодиод показывает тип датчика, активный или пассивный, для которого считывается или симулируется сигнал; - Низкий заряд батареи
Красный светодиод включается при разряде батареи питания; - Светодиоды симуляции и статус сигнала
В режиме симуляции/считывания, 4 зелёных светодиода последовательно мигают по часовой стрелке, указывая на то, что сигнал симулируется/считывается; - Подключения
3 штекерных разъёма. На верхней части панели указаны подключения: питание (красный), сигнал (синий) и масса (чёрный)

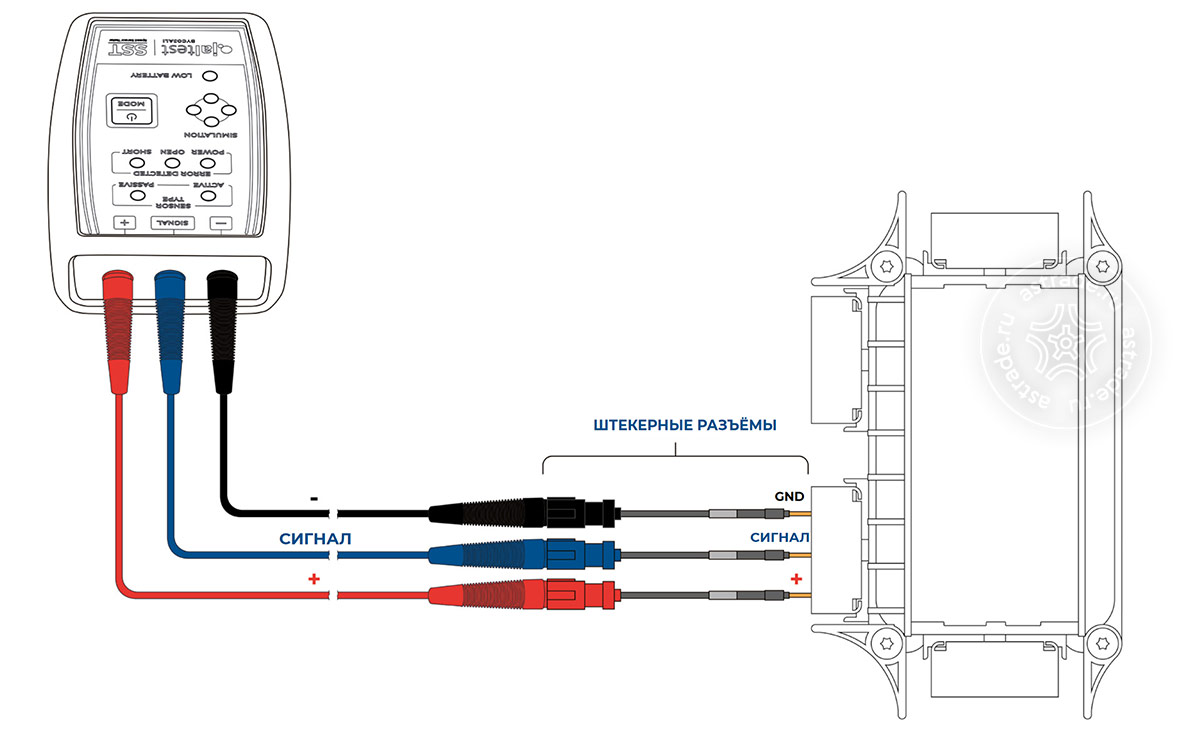

Схемы подключения
Режим Считывания - Активный Датчик

Режим Считывания - Пассивный Датчик

Режим Симуляции - Активный Датчик

Режим Симуляции - Пассивный Датчик

Примечание: В большинстве случаев штекерный разъём «+» должен быть подключен к клемме с самым высоким напряжением относительно массы блока управления, а разъём «СИГНАЛ» должен быть подключен к клемме с самым низким напряжением относительно массы блока управления.
Режим Симуляции - Пассивный Датчик

Примечание: В большинстве случаев штекерный разъём «+» должен быть подключен к клемме с самым высоким напряжением относительно массы блока управления, а разъём «СИГНАЛ» должен быть подключен к клемме с самым низким напряжением относительно массы блока управления.
Комплектация
- Переносной кейс - 1 шт.
- Устройство Jaltest SST - 1 шт.
- Соединительный кабель со штекером - 1 шт.
- 27 переходников с клеммами “мама/папа” - 1 шт.
- Элемент питания 6LR61, 9B - 1 шт.
- Инструкция по эксплуатации - 1 шт.
