Bosch FWA 9000

C 01.01.2019 стенды производятся под брендом Beissbarth. Перейти в каталог стендов Beissbarth. Не касаясь автомобиля и колес: FWA 9000 Новая система FWA 9000 позволяет быстро и точно измерить углы установки колёс. Благодаря оперативной работе и точным измерениям система расширяет горизонты ...

Подробное описание

Товар снят с продажи

Все комплектации

Преимущества и специальные предложения

C 01.01.2019 стенды производятся под брендом Beissbarth.
Перейти в каталог стендов Beissbarth.

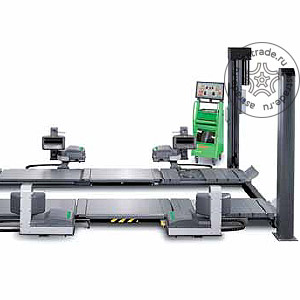

Не касаясь автомобиля и колес: FWA 9000

Новая система FWA 9000 позволяет быстро и точно измерить углы установки колёс. Благодаря оперативной работе и точным измерениям система расширяет горизонты получения прибыли за услуги регулировки углов установки колес.



Бесконтактные, быстрые и простые измерения

С FWA 9000 бесконтактное измерение углов установки одновременно всех четырех колес становится невероятно точным. За счет простой методики работы с понятным и удобным программным обеспечением и интерфейсом проведение операций по регулировке углов установки колес можно проводить, а даже не покидая автомобиль. Система позволяет обслуживать легковые и легкие коммерческие автомобили с колёсными базами от 1800 до 3750 мм.


Преимущества стенда



Бесконтактное измерение в реальном времени:

Одновременные измерения углов установки всех 4 колёс без простоя автомобиля.


Бесконтактная высокоскоростная диагностика:

  • Быстрое измерение углов развала и схождения, как общего, так и индивидуальных.
  • Не тратится время на подготовку к измерениям.

Бесконтактная точность:

Постоянная высокая точность благодаря измерению с помощью лазера и 3D-стереокамер.


Система координат:

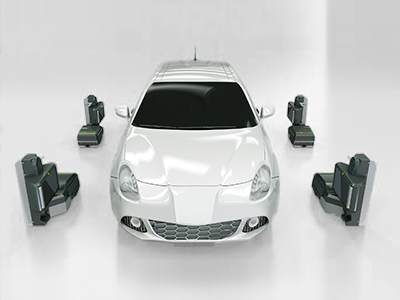

4 измерительные головки проводят непрерывные измерения в реальном времени в трехмерной системе координат.


Бесконтактное увеличение прибыли:

  • Высокая скорость измерений.
  • Большее количество клиентов.
  • Увеличение оборота станции.

Универсальность FWA 9000:

Адаптер Smart Link позволяет проводить измерения практически на любом транспортном средстве с различной шириной колеи и колёсной базой.


Высокоскоростная диагностика

Умный алгоритм предоставляет мгновенные данные о углах развала и схождения колес. Не тратьте время на установку зажимов и мишеней.

Точность без контакта

Стабильная точность за счет измерений при помощи лазера и 3D-стереокамер. Автономная система координат и постоянное отображение картинок, полученных с каждой из четырех сенсорных головок в реальном времени.

FWA 9000 Smart Test

Проверка углов установки колес, которая действительно экономит время, занимая лишь несколько секунд: заехали на платформу, провели измерения – готово! Возможность измерения сразу по четырем колесам делает FWA 9000 гораздо быстрее систем с методом поэтапного измерения по осям автомобиля.

Экономия места

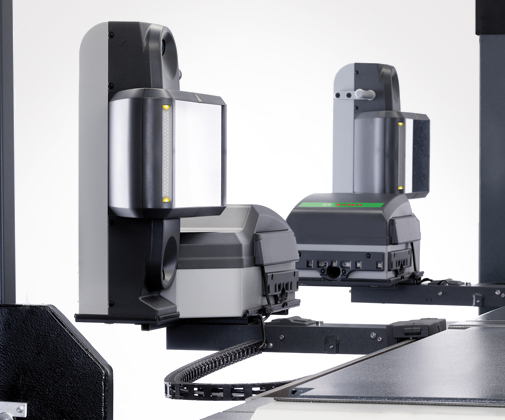

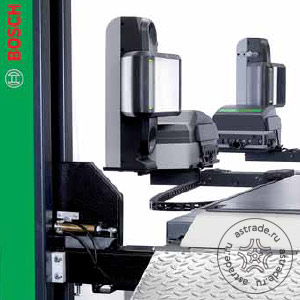

Сенсорные головки FWA 9000 расположены на подъёмнике. Больше никаких дополнительных полозьев или лишних механических устройств вокруг подъёмника.



VLH 4345 A/LA – правильный подъёмник для работы с FWA 9000

  • Аппарель длиной 5,07 м подходит и для легковых, и для легких коммерческих автомобилей с длинной колесной базой;
  • Версия “LA” имеет встроенный независимый подъемник для вывешивания колес.

Программное обеспечение FWA 9000 Smart Align

Обширная база данных с указанием информации, необходимой для проведения измерений и осуществления визуальной помощи в процессе регулировки углов установки колёс

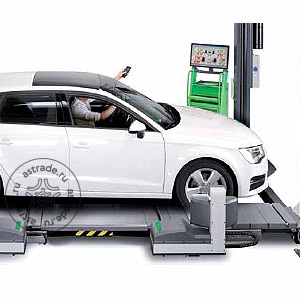

Дистанционное управление FWA 9000

  • Высокоскоростная диагностика без необходимости покидать автомобиль;
  • Входит в комплект FWA 9000 S5;
  • 130 производителей;
  • 30 000 моделей транспорта;
  • 16 поддерживаемых языков.

Новый интуитивно-понятный и аккуратно скомпонованный графический интерфейс.


Интеграция в сеть и передача данных

  • Экономия времени: одна идентификация автомобиля для всего оборудования
  • Доступность информации: общая база результатов тестов доступна на всех рабочих постах
  • Высокая удовлетворенность клиентов: все результаты в одном протоколе*
  • Поддержка продаж: доступна вся статистика по клиентам
  • Поддержка продаж: возможность хранения фотоотчетов*
  • Простое информирование клиентов: возможность отправки отчета по E-mail*

* может понадобится дополнительная лицензия

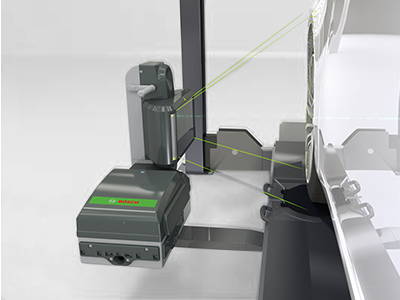

Бесконтактная точность благодаря использованию лазера и 3D-стереокамер

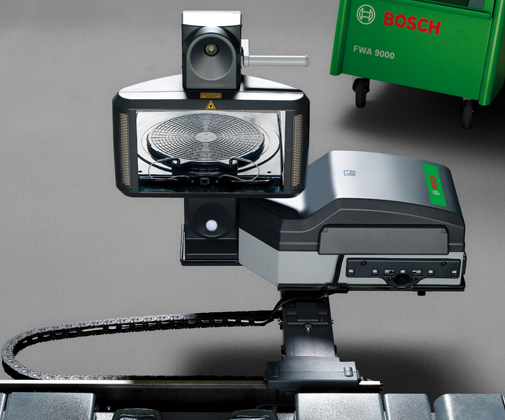

Две стереокамеры, установленные на каждой измерительной головке (сверху и снизу), обеспечивают трехмерную привязку в системе координат (принцип триангуляции).

Стабильная точность

Благодаря 8 высокоточным камерам и дополнительной системе координат, стенд FWA 9000 обладает чрезвычайной устойчивостью к вибрациям и обеспечивает стабильную точность измерений.


Бесконтактная точность благодаря использованию лазера и 3D-стереокамер

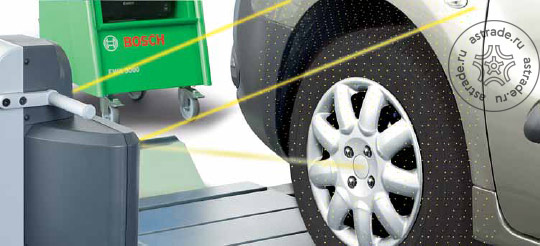

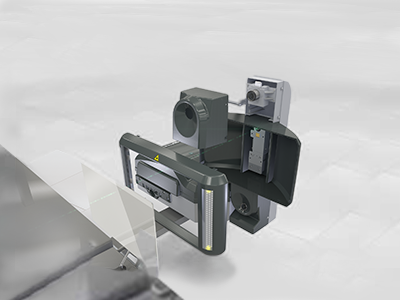

Точность FWA 9000 благодаря лазерному проектору
  • В условиях плохого освещения колесо подсвечивается инфракрасной подсветкой
  • Высокий уровень безопасности как для работников, так и для клиентов достигается благодаря использованию лазеров класса 1М.

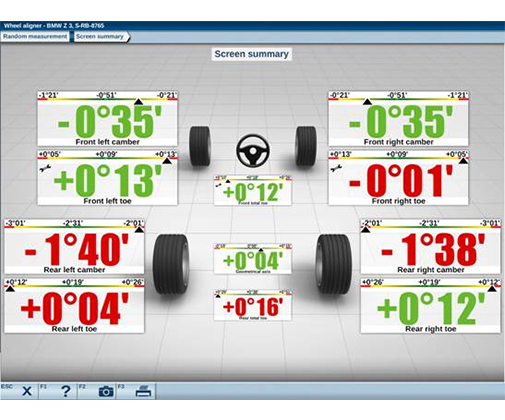

Визуальный контроль на экране

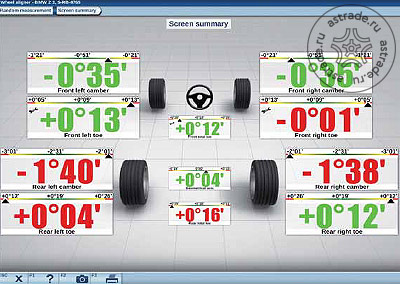

Проверка всех 4 колёс в режиме реального времени

Все под контролем: Программа Smart Align помогает уже при въезде автомобиля на подъёмник

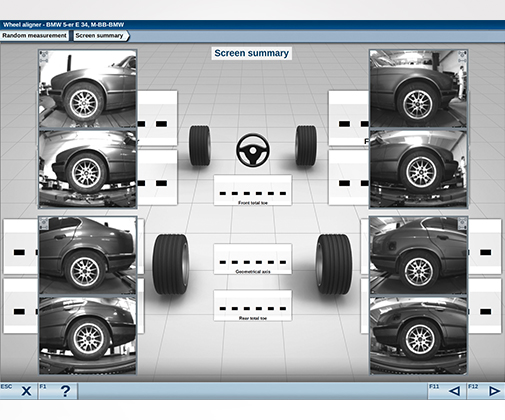

Новое программное обеспечение Smart Align выводит изображения колёс на экран в режиме реального времени, чтобы позволить оператору контролировать положение автомобиля на подъёмнике.

Быстрое и точное размещение измерительных головок

На основе изображений, полученных с камер, можно быстро и с легкостью установить измерительные головки в правильное положение.


Для правильной регулировки:

Программное обеспечение Smart Align

Удобство и гибкость настроек: меню навигации FWA 9000 Flexibar

Четкая и удобная организация этапов измерений. Гибкость выбора параметров в соответствии с потребностями.

Новое программное обеспечение FWA 9000

  • Новая интуитивно понятная графика
  • Новый внешний вид
  • Удобный и понятный пользовательский интерфейс благодаря меню FWA 9000 Flexibar

Быстрое подключение

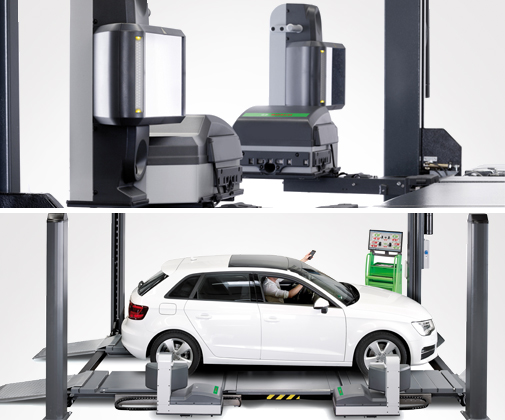

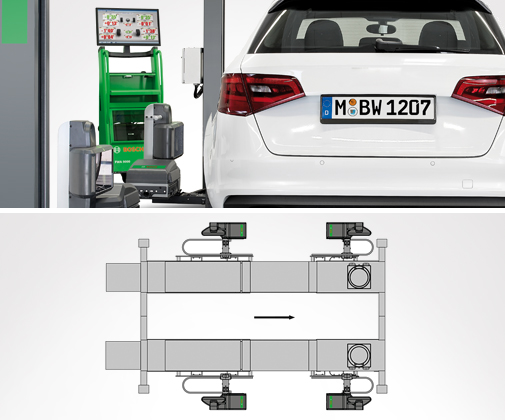

Адаптер Smart Link для подъёмника

FWA 9000 Smart Link

Адаптер для четырёхстоечного подъемника. Подходит для различных типов транспортных средств с разной колесной базой и шириной колеи (опция, обязательный аксессуар).

Исходные измерения

Небольшое движение вперед (около 50 см) для компенсации биения и создания 3D-модели колеса.

Автоматическое начало измерений

FWA 9000 определяет движение транспортного средства и автоматически начинает измерение.


Быстрое подключение

Адаптер Smart Link для подъемника

Программное обеспечение Smart Align с базой номинальных значений

Обширная база данных с указанием информации, необходимой для проведения измерений и  визуальной помощи в процессе регулировки:

  • 130  производителей
  • 30000 моделей и модификаций транспортных средств
  • 16 языков

Дистанционное управление FWA 9000

  • Быстрая диагностика без необходимости покидать автомобиль
  • Входит в комплект FWA 9000 S5

Комплект поставки FWA 9000 S3 FWA 9000 S5
Номер для заказа 1 690 900 005 1 690 900 001
Тележка с ПК. Windows 7. клавиатура, мышь, принтер

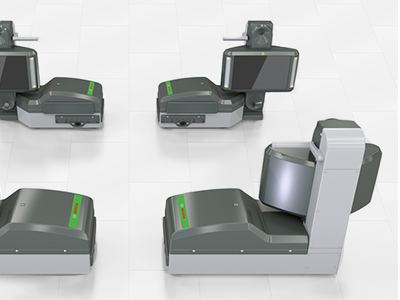

4 сенсорных головки FWA 9000
ПО Smart Aligh
Блок управления
Набор кабелей для подъёмника, кабель для соединения тележка-подъёмник 10 м
Фиксатор педали тормоза и фиксатор рулевого колеса
Монитор 19’ 27’
2 стандартные алюминиевые поворотные платы с алюминиевыми вставками
2 высокоточные алюминиевые поворотные платы с алюминиевыми вставками и резиновыми ковриками -
Дистанционное управление -
Чехол для тележки 1 690 702 201 Опц. аксессуар
Чехол для сенсорной головки 1 690 902 109 (1 шт. / требуется 4 шт.) Опц. аксессуар
Адаптер Smart Link для VLH 4345 А/LA 1 690 900 003 Опц. аксессуар Опц. аксессуар
Диапазон измерений
Общее схождение (передняя ось + задняя ось) ±18°
Индивидуальное схождение (передняя ось + задняя ось) ±9°
Развал (передняя ось + задняя ось) ±10“
Угол дрейфа ±9°
Угол продольного наклона оси поворота колеса ±22»
Обратная сходимость управляемых колбе на поворотах ±20°
