EASYRAY 200
EASYRAY 200 - компьютерный 3D-стенд развал-схождения для проверки и регулировки углов установки колес легковых автомобилей с современной и двухкамерной технологией 3D. Окраска тумбы в дополнительные цвета по заказу БЕСПЛАТНО! Для увеличения зоны обзора камер ...
Подробное описаниеПреимущества и специальные предложения
EASYRAY 200 - компьютерный 3D-стенд развал-схождения для проверки и регулировки углов установки колес легковых автомобилей с современной и двухкамерной технологией 3D.
Окраска тумбы в дополнительные цвета по заказу БЕСПЛАТНО!
Для увеличения зоны обзора камер применяется электро-механическое устройство подъема/опускания балки с камерами. Это позволяет производить регулировки на автомобилях на любой высоте подъемника — при этом механику удобно производить регулировки как сверху так и снизу автомобиля.
Все показания регулировок отображаются на мониторе стенда в режиме реального времени без каких-либо задержек.
Измерения всех углов колес производится относительно средней плоскости, которую стенд получает на первом шаге измерений при прокатывании автомобиля с установленными на колеса мишенями — компенсация биения дисков. Горизонтальная плоскость подъемника не является базовой, поэтому нет жестких требований к горизонту подъемника.
- Компенсация биения выполнятся прокатной автомобиля вперед-назад одновременно с измерениями углов;
- Не требует точного нивелирования подъемника, т.к. измерения производятся относительно виртуальной (средней) плоскости;
- Возможность быстрого доступа ко всем функциям в процессе работы стенда;
- Непрерывный контроль углов на мониторе в реальном времени при регулировке;
- Контроль геометрии взаимного положения осей автомобиля;
- Возможность дополнительного ввода данных автомобилей в базу;
- Автоматические подъемное устройство позволяет проводить измерения и регулировки на любой высоте;
- Прочные колесные захваты с небьющимися мишенями надежно крепятся на дисках автомобиля;
- Стенд поставляется откалиброванным, что значительно упрощает его монтаж и ввод в эксплуатацию;
- Стенд собирается в России.

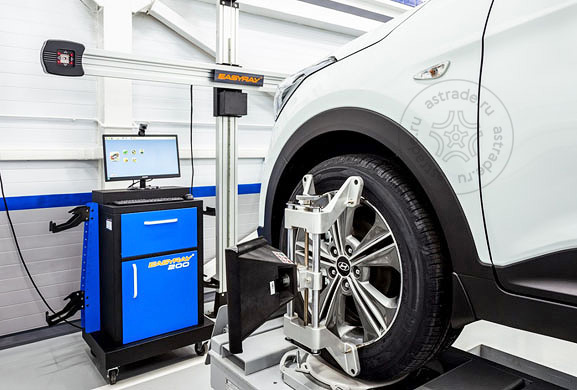

Пример работы со стендом EASYRAY 200
Характеристики
| Модель | EASYRAY 200 |
| Углы развала колес | |
| Диапазон измерений | ± 25° |
| Пределы допускаемой абсолютной погрешности измерений | ± 5' |
| Углы суммарного схождения колес | |
| Диапазон измерений | ± 45° |
| Пределы допускаемой абсолютной погрешности измерений | ± 5' |
| Углы продольного наклона оси поворота управляемых колес | |
| Диапазон измерений | ± 15° |
| Пределы допускаемой абсолютной погрешности измерений | ± 6' |
| Углы поперечного наклона оси поворота управляемых колес | |
| Диапазон измерений | ± 30° |
| Пределы допускаемой абсолютной погрешности измерений | ± 6' |
| Габаритные размеры, не более | |
| - светоотражающих мишеней | ± 30 мм |
| - передних | 450 х 400 мм |
| - задних | 450 х 450 мм |
| - стойки с видеокамерами | 2800 х 400 х 2800 мм |
| - приборной стойки | 760 х 760 х 1150 мм |
| Масса светоотражающих мишеней, не более | |
| - передних | 5,55 кг |
| - задних | 6,85 кг |
| Диапазон рабочих температур | от +10 до +50 °С |
| Требования по электропитанию | |
| Трехпроводная однофазная сеть переменного тока | |
| Напряжение | 220 +10%-15% В |
| Частота | 50/60 Гц |

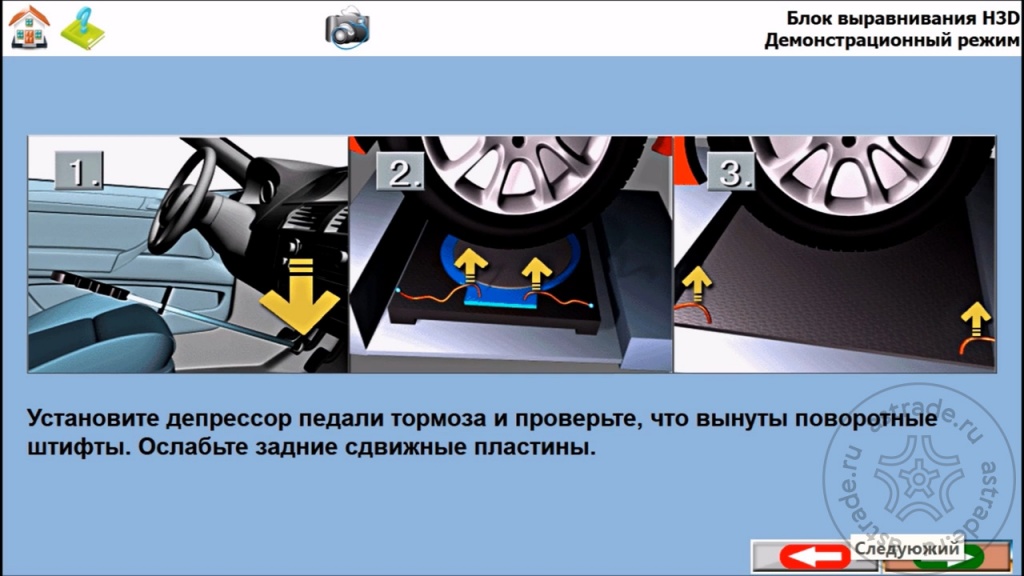

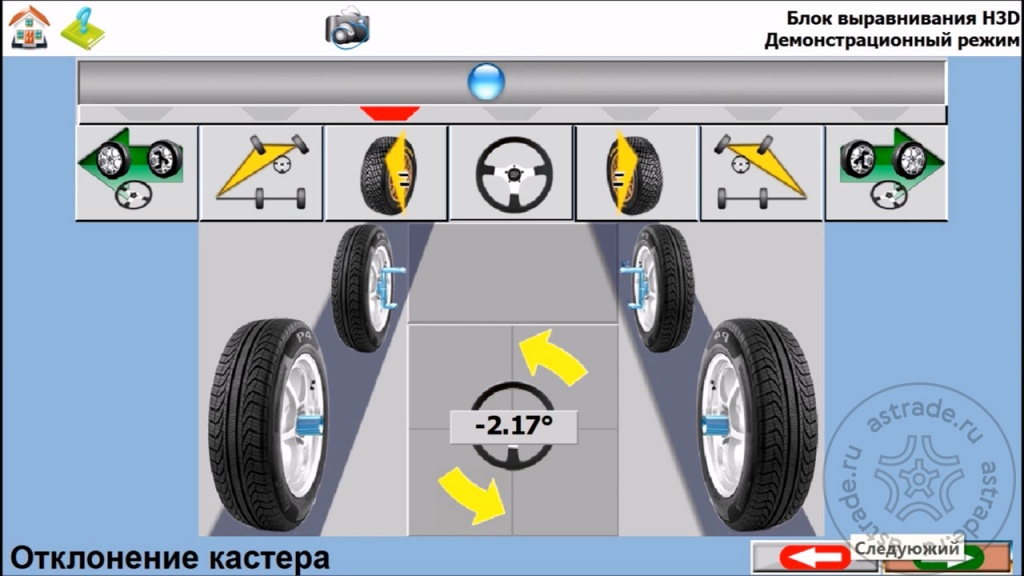

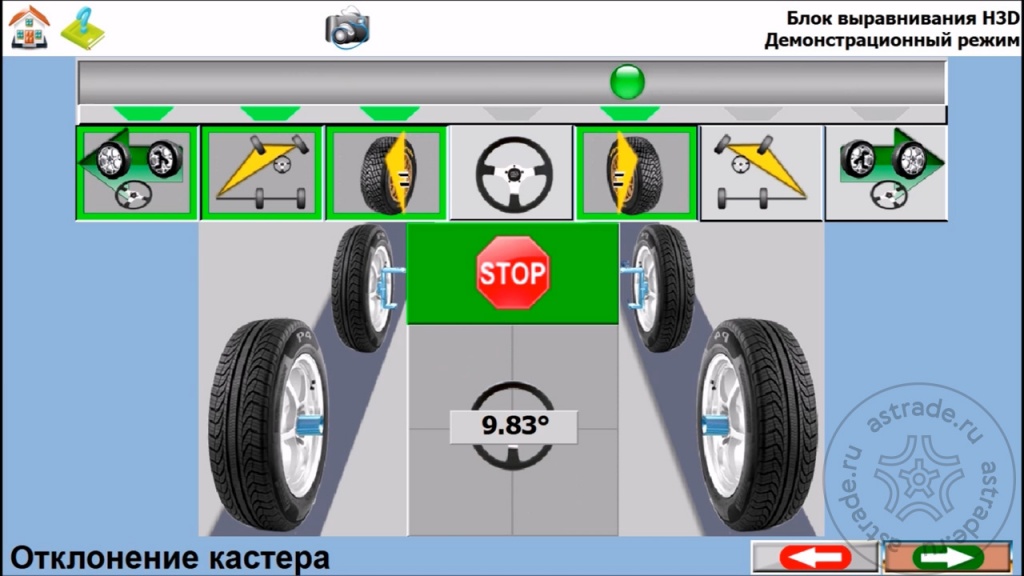

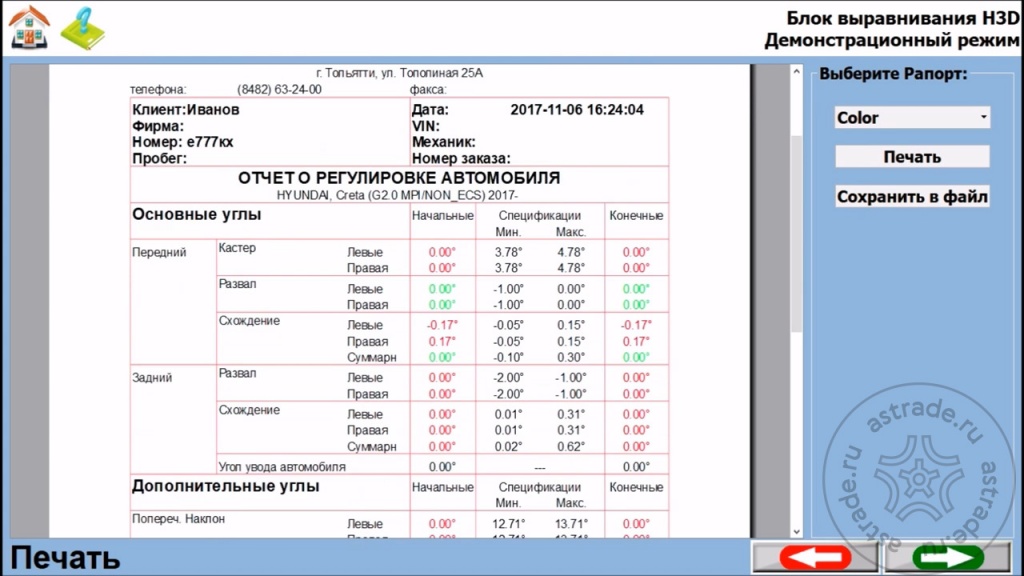

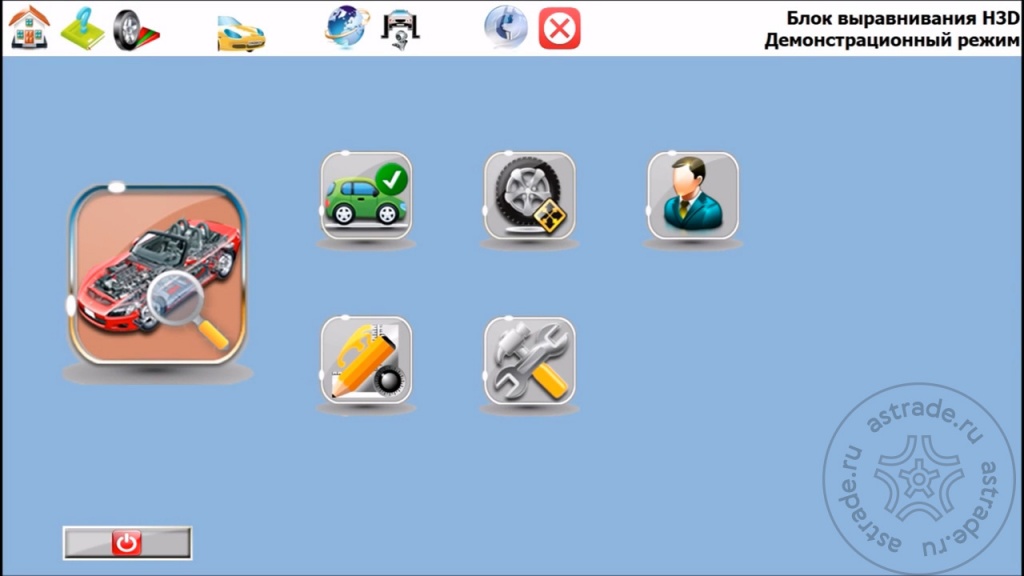

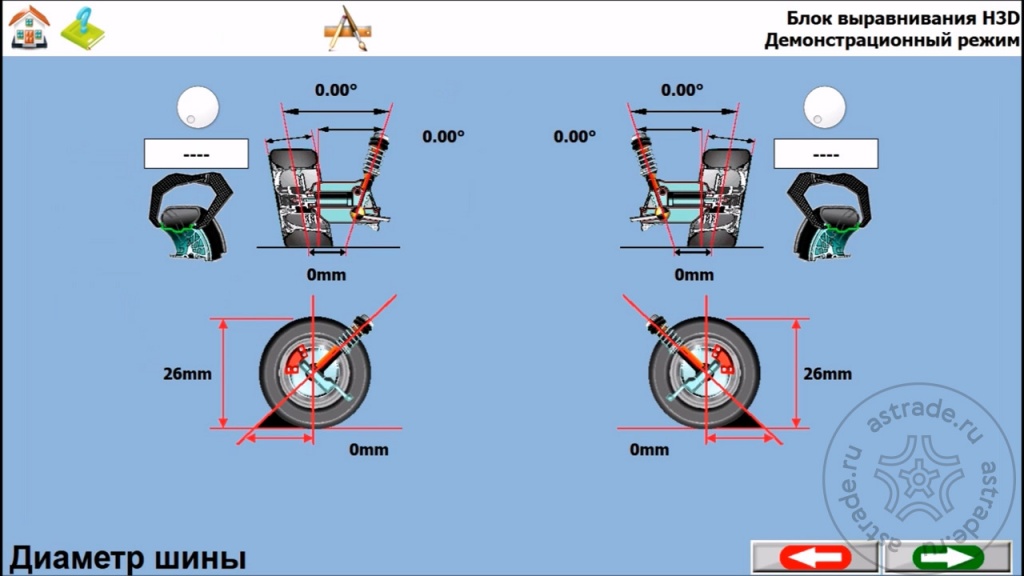

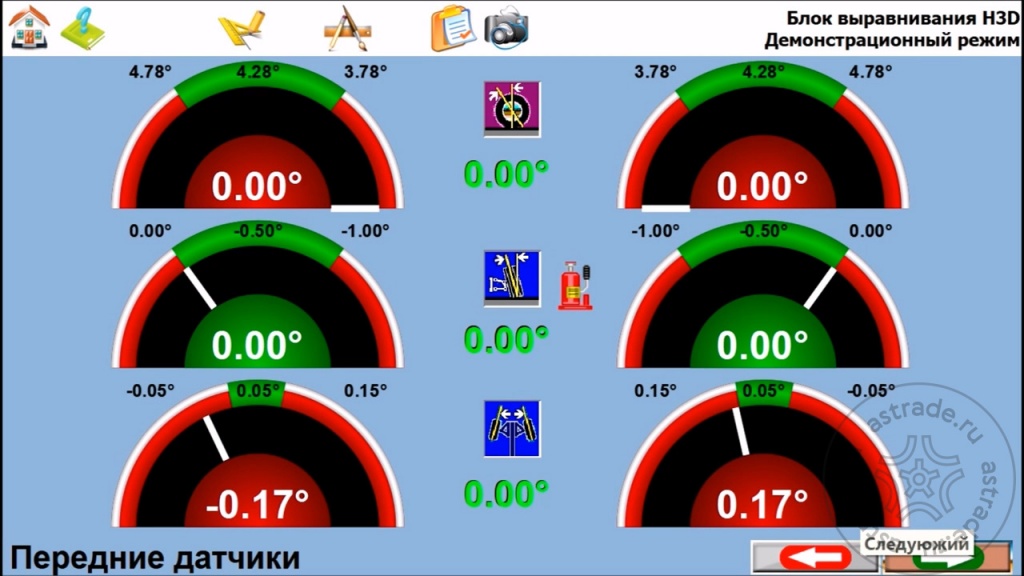

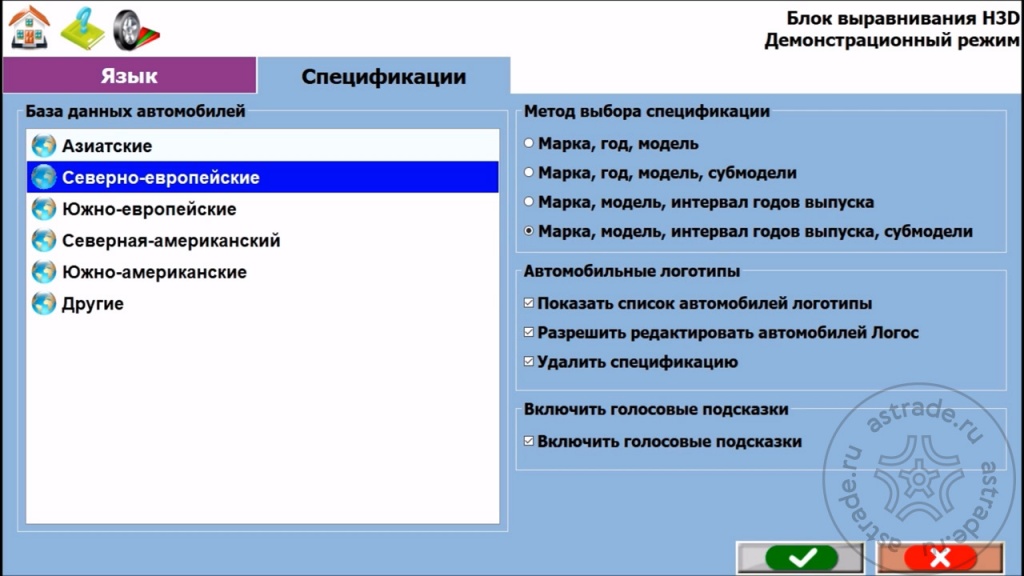

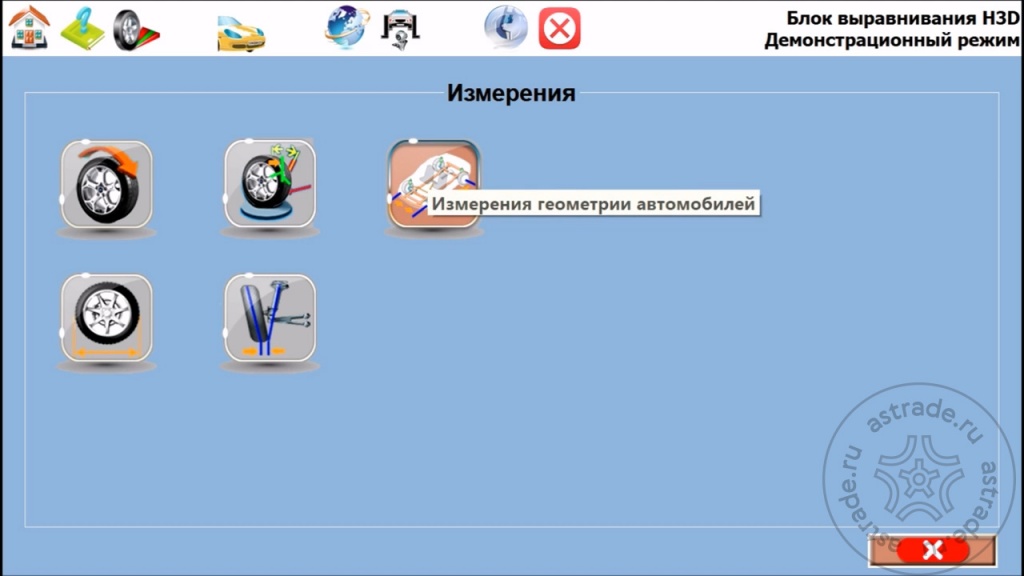

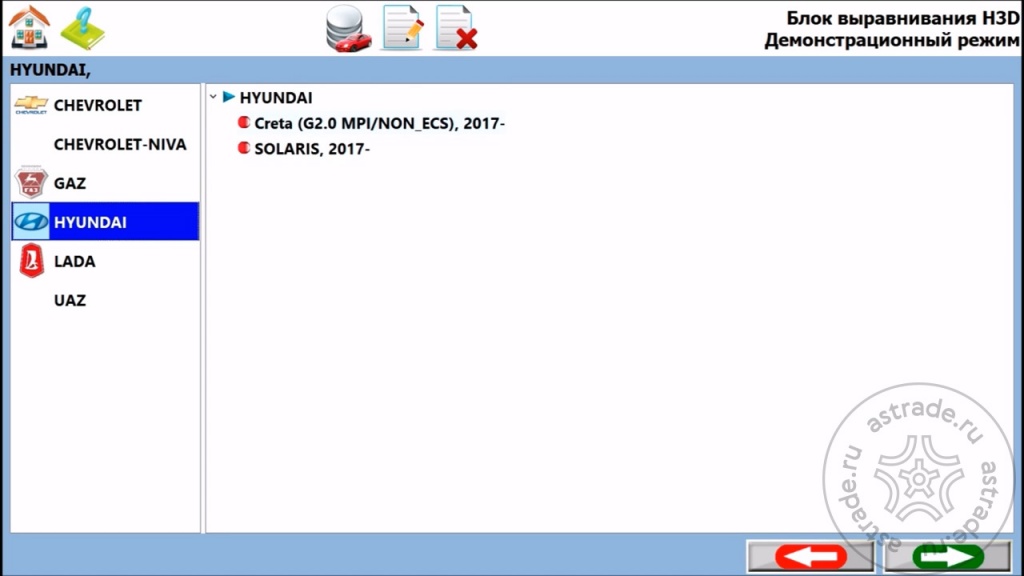

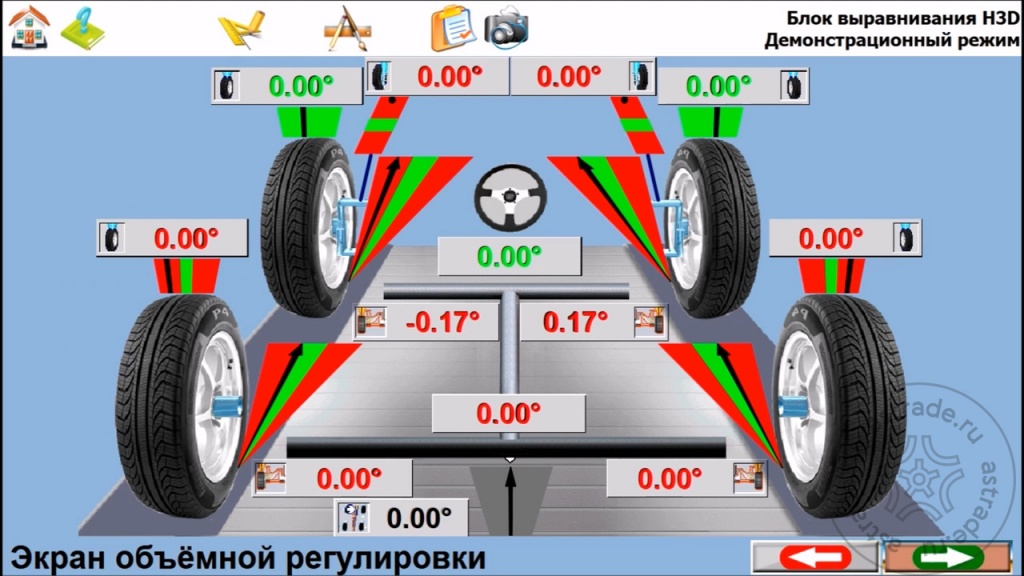

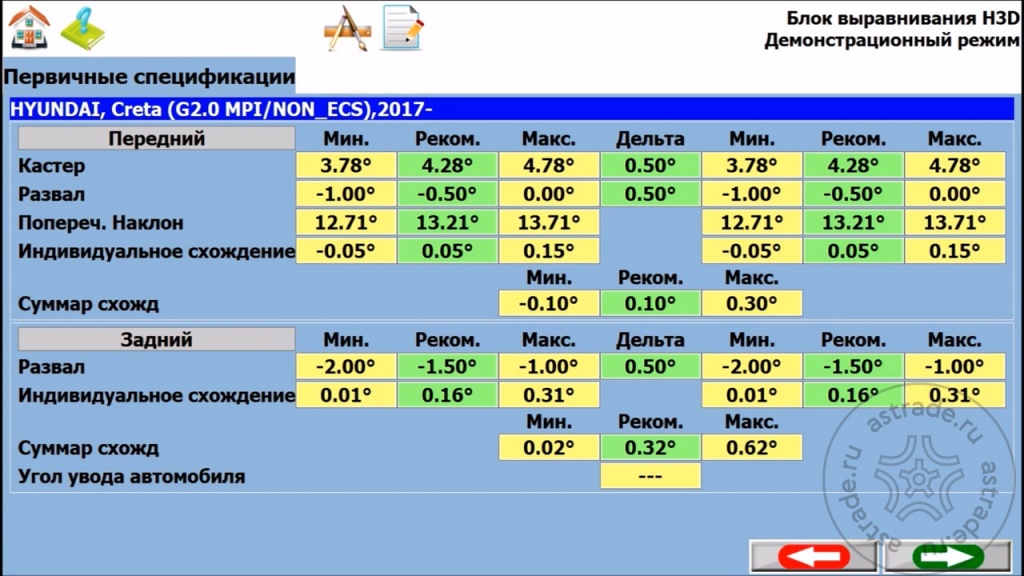

Скриншоты программы EASYRAY 2017
Комплектация
- Стойка с подъемным механизмом;
- Поперечная балка с камерами;
- Тумба передвижная;
- Зажимы на колеса универсальные (11”-22”) с мишенями - 4 шт.;
- Захваты типа "когти" - 16шт + шнур страховочный для зажимов с мишенями - 4шт.;
- Стопор педали тормоза;
- Фиксатор руля;
- Противооткатные упоры — 2шт.;
- PC, монитор 21”, цветной принтер;
- Программа на русском языке с базой данных автомобилей;
- Поворотные круги - высота 50 мм (комплект 2 шт) + пластиковые вставки (комплект 2 шт).;
- Ежегодное обновление.
