Easy 2-Cam
Простая установка Стандартное расположение стенда перед автомобилем; Калибровка при установке – не требуется (стенд откалиброван с производства с гарантией сервисной службы); Регулируемая высота положения камер; Работа на любой высоте подъемника без...
Подробное описаниеВсе комплектации
Стоимость | Наличие | Тумба | Особенности |
|
Стационарная | Ручная регулировка балки | |
|
Мобильная (металл) | Электропривод балки с камерами | |
|
Мобильная (металл) | Автоматическое слежение за подъемником |
Преимущества и специальные предложения
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/eb9/eb9511708d4f268017ca1c3278f48149.jpg)
Простая установка
- Стандартное расположение стенда перед автомобилем;
- Калибровка при установке – не требуется (стенд откалиброван с производства с гарантией сервисной службы);
- Регулируемая высота положения камер;
- Работа на любой высоте подъемника без искажения углов;
- Отлично подходит как для работы на подъемнике, так и на яме;
- Широкий угол зрения камер позволяет работать как с короткобазными легковыми машинами, так и с коммерческими длиннобазными микроавтобусами;
- Удобное дублирование команд при помощи цветных светодиодов на блоке камер.
![003.jpg 003.jpg](https://astrade.storage.yandexcloud.net/medialibrary/15f/15fa76797e304922aead324c59bd1d9a.jpg)

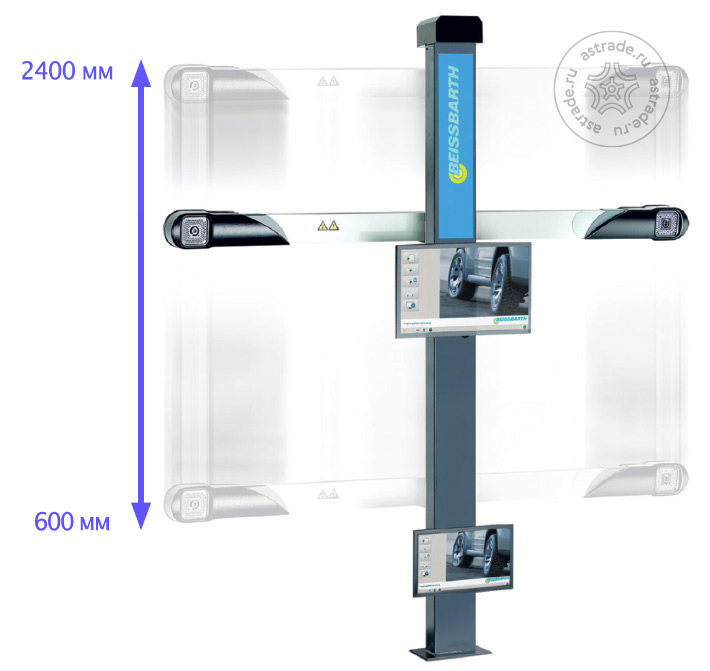

Настройка высоты положения камер:
От 600 до 2 400 мм для разных рабочих высот (начиная с уровня земли),
- ML 33: – ручная настройка высоты;
- ML 34: – электропривод блока камер (управление кнопкой);
- ML 35: – автоматический электропривод блока камер (автоматическое слежение за уровнем подъемника).
![004.jpg 004.jpg](https://astrade.storage.yandexcloud.net/medialibrary/f4e/f4e6e874050a5f5e3a0e92ff98f4418b.jpg)

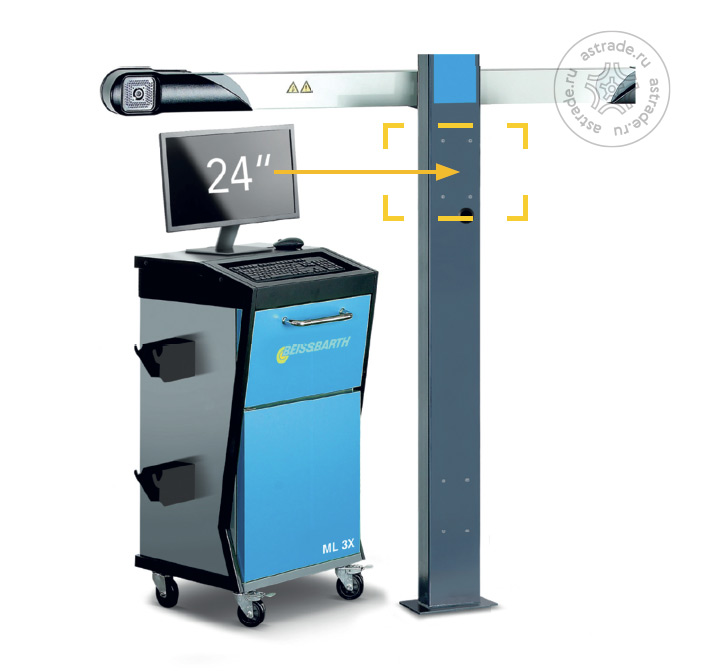

Универсальное положение дисплеев:
- Настенный монтаж, установка на рабочем посту мастера или установка на мобильном кабинете – по желанию мастера;
- Дублирование информации на двух мониторах в модели ML 35.
![001.jpg 001.jpg](https://astrade.storage.yandexcloud.net/medialibrary/718/7182a80ff69999797cf68bb474f8ea29.jpg)
![002.jpg 002.jpg](https://astrade.storage.yandexcloud.net/medialibrary/cc1/cc14efb9d3973323961ae418ee9741f7.jpg)
Подходит для любых колесных баз
Стенд идеально подходит для колесных баз в диапазоне от 1 800 до 4 500 мм.
Подходит для работы на любых видах постов:
4-стоечные, ножничные, плунжерные подъемники и ямы.

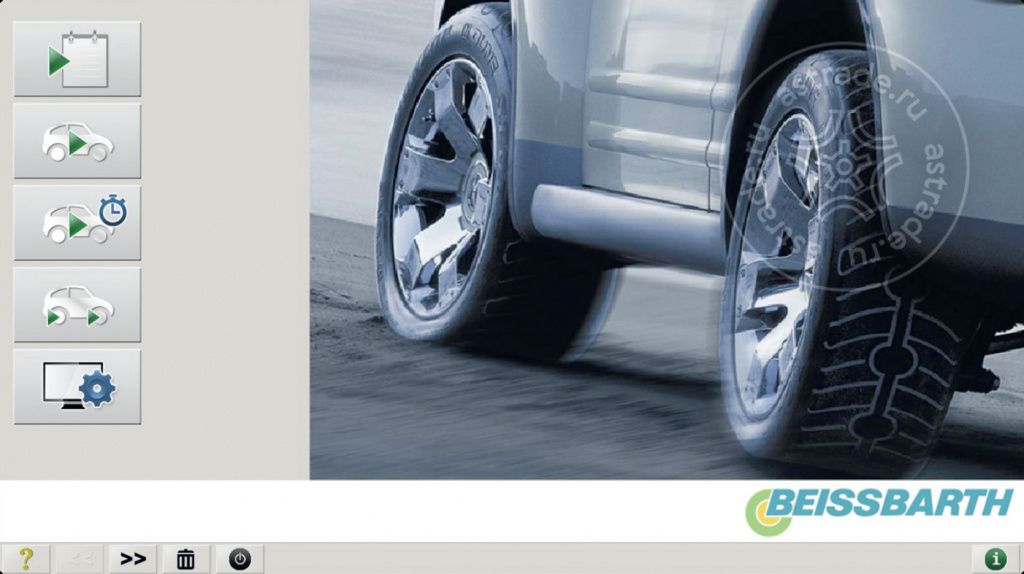

Программное обеспечение Easy 2-Cam:
![Screen-01.jpg Screen-01.jpg](https://astrade.storage.yandexcloud.net/medialibrary/943/9434ee9a6d06be2cb20f4fb6799ddf45.jpg)
Рабочая среда:
- Современный ПК Dell под управлением Windows 10;
- Удобный интуитивно понятный интерфейс;
- Пошаговые процедуры измерения: стандартные, быстрые и пользовательские;
- Полная база данных Autodata с возможностью обновления, редактирования и добавления автомобилей;
- Отображение данных развала в поднятом состоянии облегчает регулировку.
![Screen-02.jpg Screen-02.jpg](https://astrade.storage.yandexcloud.net/medialibrary/bc6/bc65e215bf8955660ed0932fe846abed.jpg)

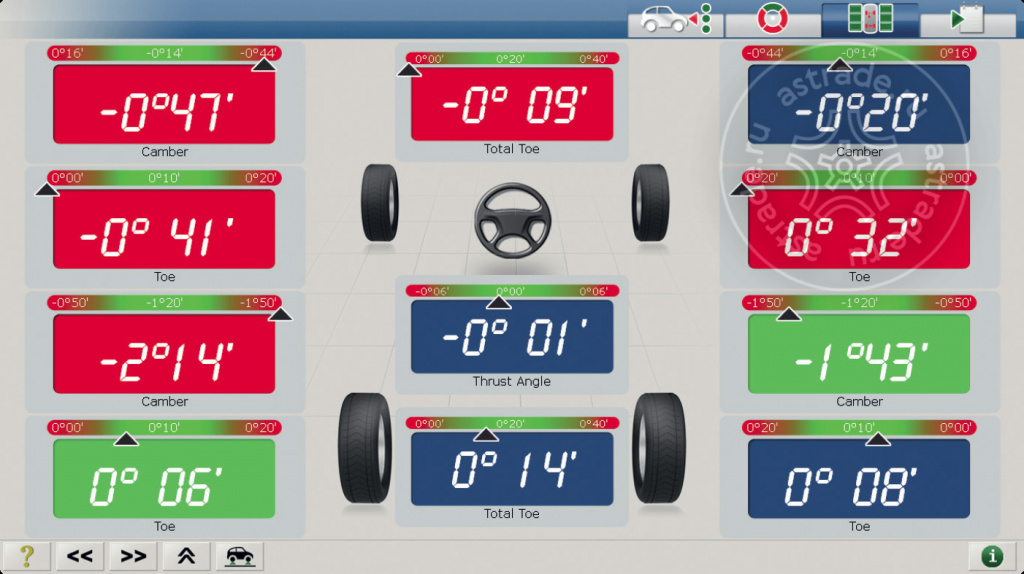

Стандартные измеряемые параметры
Суммарное схождение (пер. + задн. мост) | ±50° |
Индивид, схождение (пер. + задн. мост) | ±25° |
Развал (передний + задний мост) | ±15° |
Смещение (передний + задний мост) | ±9° |
Линия тяги | ±9° |
Кастер | ±22° |
Поперечный угол наклона оси поворота | ±22° |
Колесная база | 1 800 - 4 500 мм |
Ширина колеи | 1 100 - 1 900 мм |
![Screen-03.jpg Screen-03.jpg](https://astrade.storage.yandexcloud.net/medialibrary/2eb/2eb25418e4d6d1c07570e97566bfc102.jpg)

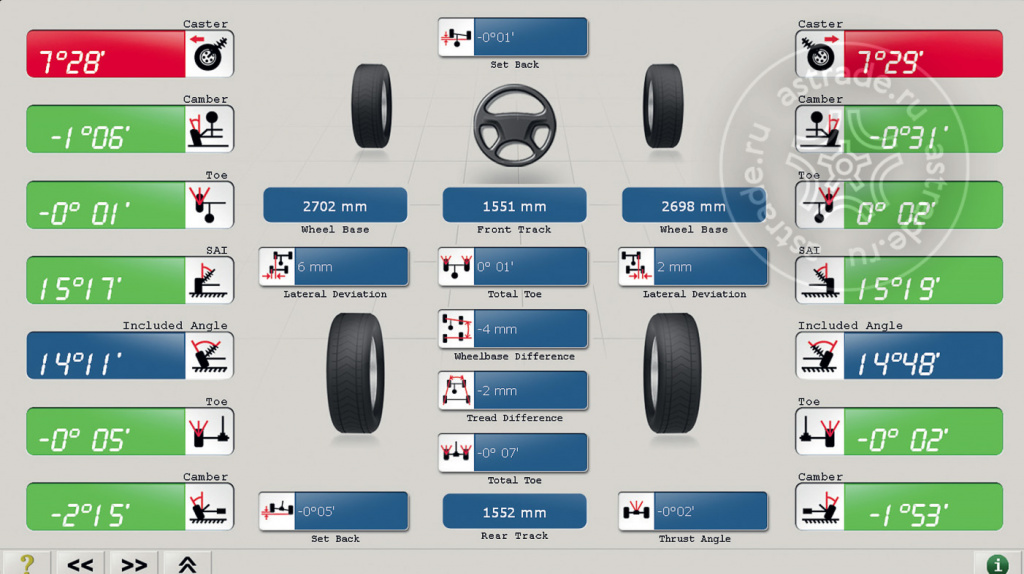

Дополнительные измеряемые параметры
- Боковое смещение;
- Межосевое расстояние;
- Продольное смещение;
- Разница: расстояние между осями;
- Разница: ширина колеи.
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/ab8/ab89a34905541af7efcf67750001ba14.jpg)
Полная база данных Autodata™ - с возможностью редактирования
Умная система помощи оператору
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/d57/d570d487571a4e2f164b4882b9c87ba9.jpg)
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/71a/71aaee1cca3850203705d67508022e89.jpg)
Виртуальные уровни для выравнивания мишеней
на экране монитора или на светодиодах на блоке камеры.
Отдельная светодиодная линия для каждой мишени (1-4).
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/490/490094b919d6b1768f7bba4cf402c87f.jpg)
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/6cf/6cf92026c36a73d0f7c82fe0cbb36b1a.jpg)
Процедура компенсации биения
Светодиоды 1 и 3 показывают ход обработки.
2 и 4 - направление движения.
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/303/3031cf6ee9a196f4a7db2553a8ca7855.jpg)
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/031/031f79717fc4b585e273a3353f74808e.jpg)

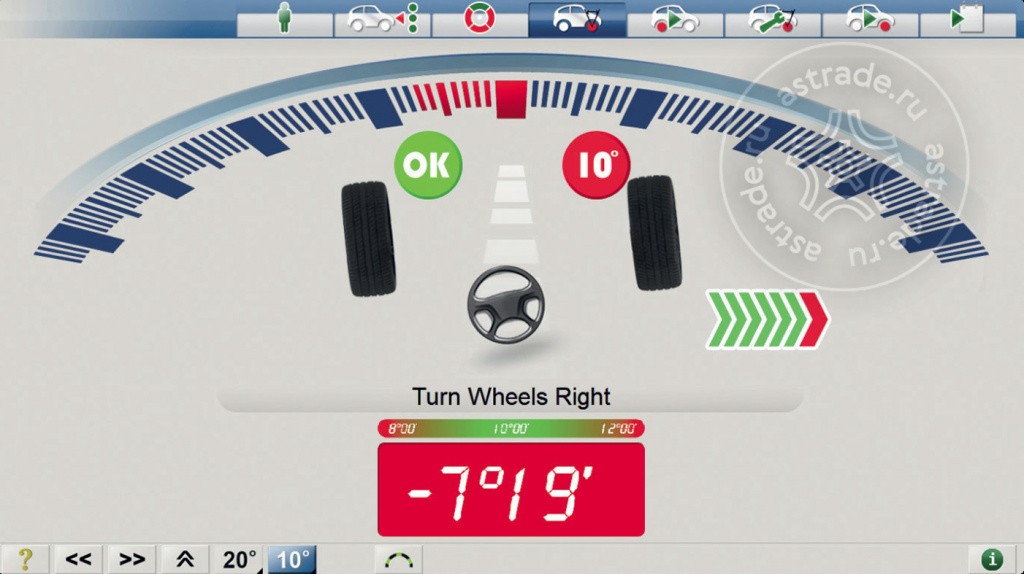

Поворот и блокировка руля
Светодиоды 1 и 3 показывают направление вращения, 2 и 4 - ход обработки.
Интеллектуальная LED-подсветка
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/78a/78aaef232ab57f3ebb399de4f5ce9cf1.jpg)
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/0ff/0ff4502617f85c4415a1b3f7529b8b50.jpg)
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/6be/6be87b06f1965ab3e28b7f390bff419e.jpg)
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/475/47522f772101bc45b864c0c58a644b79.jpg)
![](https://astrade.ruhttps://astrade.storage.yandexcloud.net/medialibrary/fdc/fdc3fe5e3399095dc6ee2b8c6ff0388d.jpg)
![Screen-010.jpg Screen-010.jpg](https://astrade.storage.yandexcloud.net/medialibrary/fc0/fc0ff0fc52223f91dc0d6cc4ecc8d4fc.jpg)
Технические характеристики
Область применения | |
Размер диска | 13“- 25“ |
Ширина колеи | 1 100 - 1 900 мм |
Колесная база | 1 800 - 4 500 мм |
Расстояние от стенда до передних поворотных кругов | 1 800 - 2 400 мм |
Расстояние между левой и правой камерой | 2 240 мм |
Питание | |
Напряжение | 120 - 220 В |
Частота | 50/60 Гц |
Мощность | 0.72 кВт |
Размеры | |
Высота | 2 600 мм |
Ширина | 2 500 мм |
Вес подвижного блока | 47 kg |
Вес блока камер | 15 kg |
Поддерживаемые языки
Русский, немецкий, английский, французский, итальянский, испанский, и другие (16 языков).
Применение 4-стоечных подъемников:
Чтобы стойки подъемника не мешали обзору камер, необходимо соблюдать следующие размеры:
Расстояние Камера-Круг | Расстояние м/у стойками |
1 800 мм | 2 650 мм |
2 100 мм | 2 700 мм |
2400 мм | 2 750 мм |
